ASML: як літографія стала критичною для виробництва чипів

Коли смартфон, ноутбук чи серверний процесор називають «виробленим за 5-нанометровим процесом», за цим стоїть конкретна фізична операція: перенесення крихітного малюнка схеми на кремнієву пластину. Саме тут у гру вступає ASML — нідерландська компанія, чиї машини для літографії стали найвужчим місцем усього ланцюга створення чипів. Жоден сучасний процесор Apple, AMD, NVIDIA чи Intel неможливо виготовити без обладнання, яке збирається у місті Велдговен.

Нижче — про те, як ASML виникла, що саме роблять її машини, чому вони коштують як кілька реактивних лайнерів і як бізнес-модель компанії перетворила літографію на геополітично значущий ресурс. Ширший контекст цих змін зібрано в розділі технології та інновації.

Що таке ASML і чому про неї говорять

ASML — це виробник фотолітографічних систем: машин, які проєктують шаблон інтегральної схеми на кремнієву пластину з точністю до окремих нанометрів. Компанія не виробляє чипи і не продає електроніку кінцевому споживачеві. Її клієнти — заводи напівпровідників: TSMC, Samsung, Intel, GlobalFoundries, Micron, SK hynix та інші. Але без її обладнання жоден із цих заводів не може випускати найсучасніші продукти.

Простими словами, ASML продає «друкарські верстати» мікроелектроніки. Уявіть інтегральну схему як багатоповерховий план міста з дорогами шириною в частки мікрона. Цей план спочатку наносять на світлочутливий шар — фоторезист, потім проявляють, травлять і повторюють процес десятки разів, шар за шаром. Літограф — це пристрій, який робить найвідповідальніший крок: з максимальною роздільною здатністю переносить малюнок на кожен шар. Усі інші етапи виробництва — травлення, напилення, легування — можуть виконувати машини різних виробників, але літографічний крок на найтонших техпроцесах фактично закріплений за ASML.

Через це компанія, про яку поза індустрією довго мало хто чув, опинилася в центрі уваги: її виручка сягає десятків мільярдів євро на рік, капіталізація робить її однією з найцінніших технологічних компаній Європи, а рішення про те, кому можна продавати її найдосконаліші машини, узгоджуються на рівні урядів.

Історія ASML: від недооціненого підрозділу Philips до лідера ринку

Компанія з’явилася у 1984 році як спільне підприємство нідерландського концерну Philips та виробника напівпровідникових машин ASM International, яке назвали ASM Lithography. На старті це була невдала інвестиція: літографічний бізнес Philips вважався збитковим, а ринок домінували американські та японські компанії — GCA, Perkin-Elmer, пізніше Nikon і Canon.

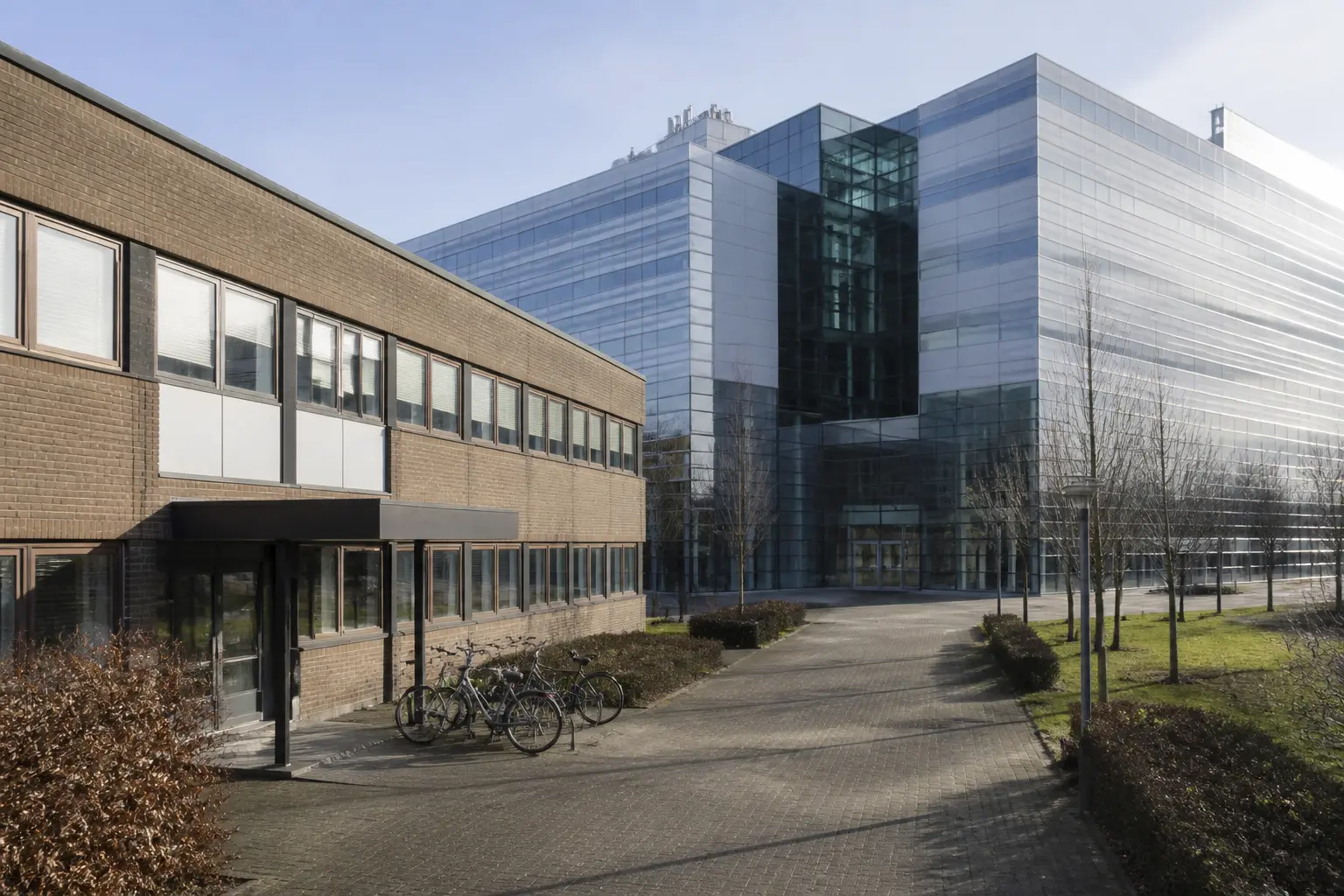

Перші роки ASML була малопомітним гравцем із кількома десятками працівників, що працювали у скромних приміщеннях поруч із заводом Philips в Ейндговені. Переломним став підхід, який інженери компанії обстоювали всупереч сумнівам: замість машини, що експонує всю пластину чи весь чип відразу, ASML робила ставку на кроково-сканувальну архітектуру, де пластина і маска рухаються синхронно, а оптика працює на межі можливостей. Це давало кращу точність і сумісність зі зростанням розмірів пластин.

Кілька фактів із історії компанії пояснюють її нинішнє становище:

• 1995 рік — вихід на біржі в Амстердамі та Нью-Йорку, що дало капітал для дорогої розробки; ASM International і Philips поступово вийшли зі складу акціонерів.
• Кінець 1990-х — 2000-ті — ASML випереджає Canon, а згодом і Nikon, які довго вважалися нездоланними лідерами оптики.
• 2001 рік — поглинання американської Silicon Valley Group посилило позиції в США та у сканувальних системах.
• 2013 рік — придбання Cymer, виробника лазерних джерел світла, що закрило критичну ланку технологічного ланцюга.
• Кінець 2010-х — комерційне впровадження EUV-літографії, над якою компанія працювала понад двадцять років.

Вирішальною виявилася ставка на екстремальну ультрафіолетову літографію з довжиною хвилі 13,5 нанометра. Nikon і Canon оцінили ризики як неприйнятні та залишилися на перевірених технологіях. ASML вклала мільярди євро в дослідження, залучила до фінансування програми своїх клієнтів — Intel, TSMC і Samsung у 2012 році увійшли до капіталу компанії — і зрештою створила машину, яку більше ніхто у світі не виробляє.

Як працює літографія ASML простими словами

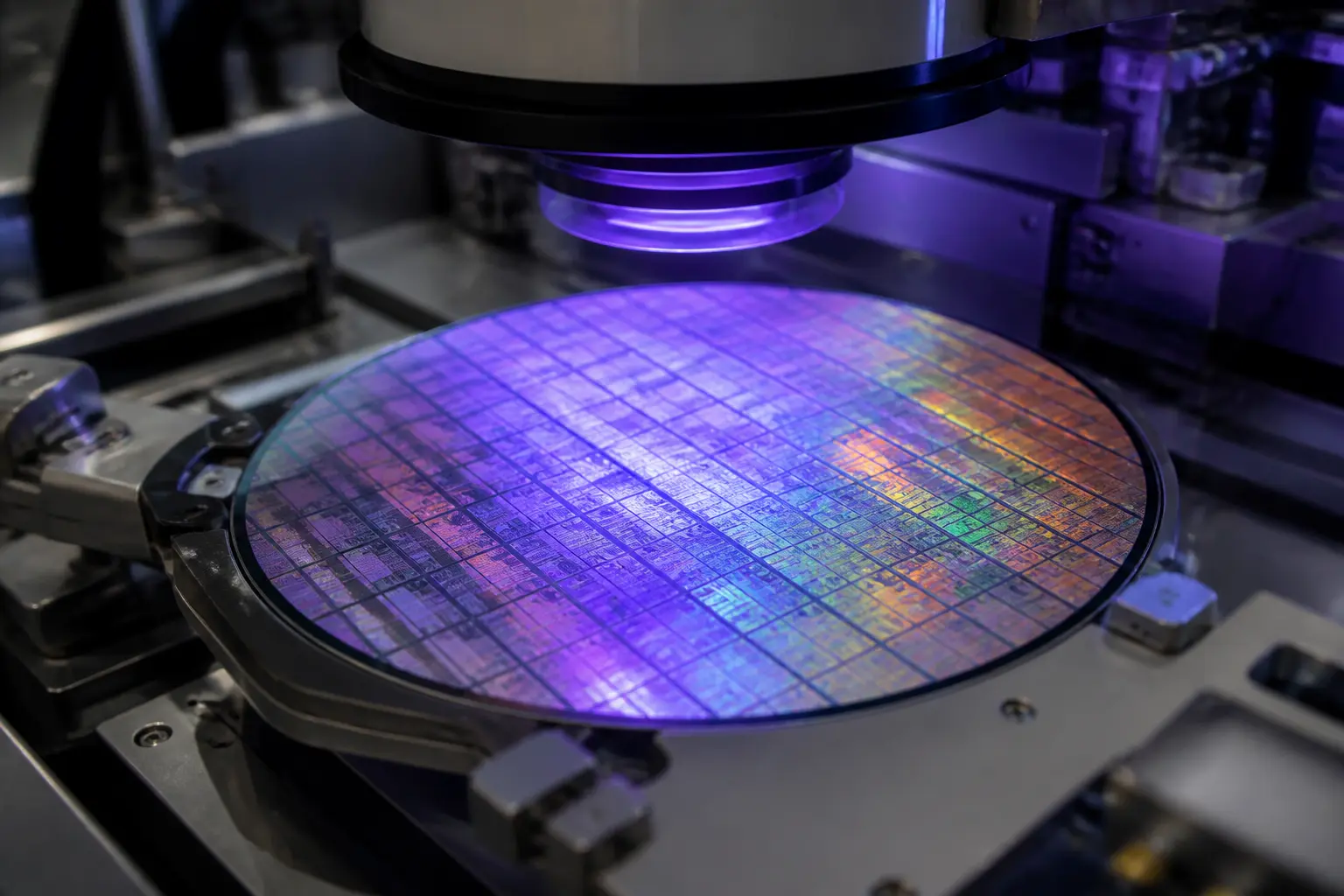

Фотолітографія концептуально схожа на фотодрук: є «негатив» — маска (ретикл) із малюнком схеми, є «фотопапір» — кремнієва пластина, покрита фоторезистом, і є світло, що переносить зображення. Різниця в масштабі: елементи схеми на порядки менші за довжину хвилі звичайного світла, тому доводиться йти на все екстремальніші технічні рішення.

Класичні машини ASML працюють у глибокому ультрафіолеті (DUV) з довжиною хвилі 248 або 193 нанометри. Для подальшого зменшення елементів використовують імерсію: між лінзою та пластиною вводять шар ультрачистої води, що підвищує роздільну здатність оптики. Коли і цього стало замало, індустрія перейшла до мультипатернінгу — розбиття одного шару на кілька послідовних експозицій, що ускладнило й подорожчало виробництво.

EUV-машина — це якісно інший рівень складності. Світло з довжиною хвилі 13,5 нм поглинається майже всім, включно з повітрям і склом, тому вся оптична система працює у вакуумі й використовує дзеркала замість лінз. Саме джерело світла — окремий інженерний подвиг: краплини розплавленого олова влучають імпульсами потужного CO₂-лазера десятки тисяч разів на секунду, перетворюючись на плазму, яка й випромінює потрібне випромінювання. Дзеркала для такої системи, які постачає Zeiss, полірують до точності, де нерівності вимірюються частками нанометра.

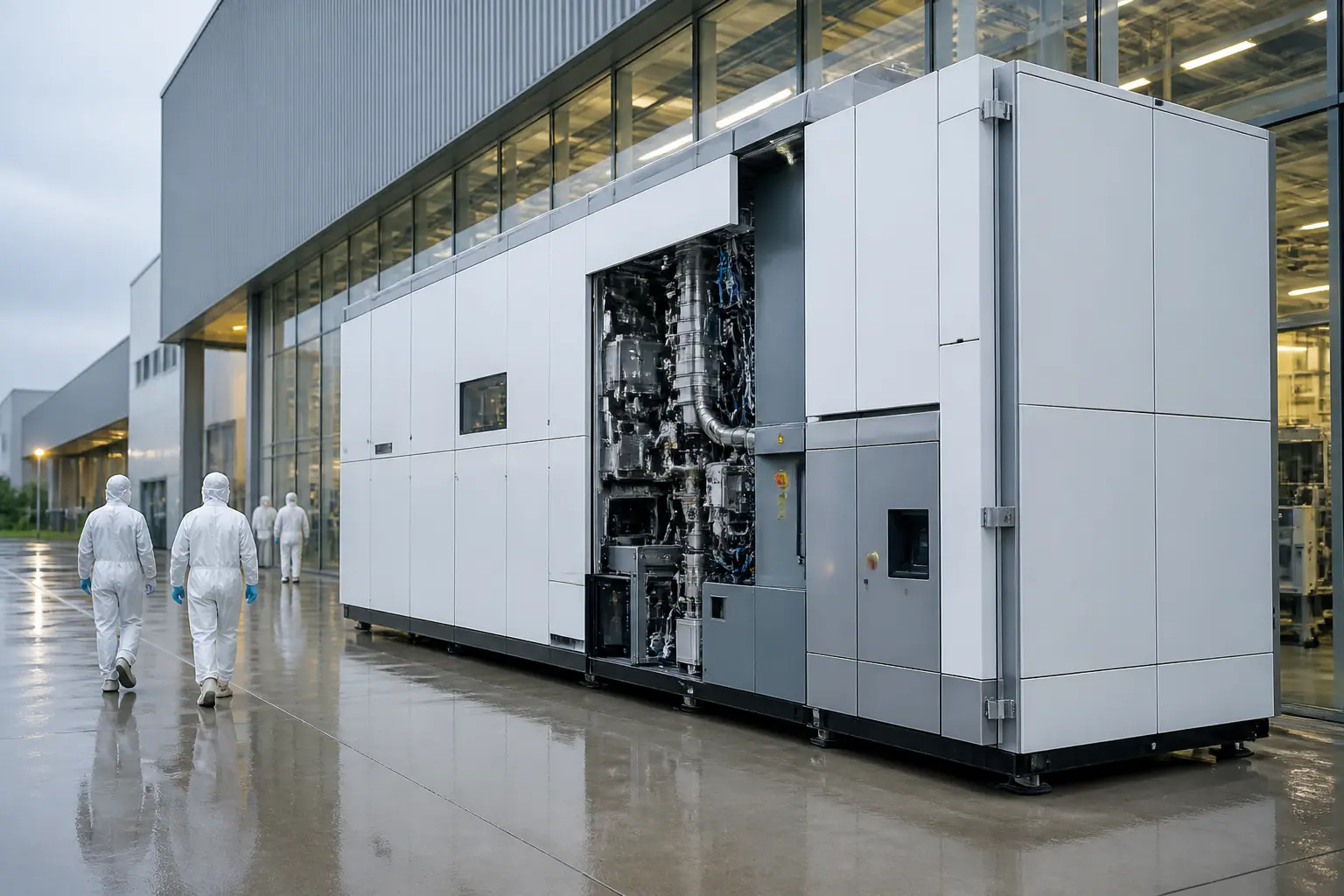

Кожна EUV-машина складається з сотень тисяч деталей, важить близько 180 тонн і перевозиться кількома вантажними літаками з подальшим монтажем на заводі клієнта. Її вартість перевищує 150–200 мільйонів євро, а системи нового покоління High-NA EUV оцінюються вже приблизно вдвічі дорожче. Зате вона дозволяє надрукувати найтонші шари за одну експозицію там, де DUV потребував би багатократного мультипатернінгу, — це спрощує процес і підвищує вихід придатних кристалів.

Чому саме ASML опинилася в монопольному становищі

Формально ASML має конкурентів — Nikon і Canon досі випускають DUV-літографи й займають частку ринку в менш передових техпроцесах. Але в сегменті EUV у компанії фактичної монополії: жоден інший виробник не подолав технологічний бар’єр. Це результат не одного рішення, а накопиченої переваги:

• Десятиліття вкладень у дослідження з обсягами, які конкуренти не наважилися повторити.
• Мережа з тисяч постачальників унікальних компонентів, багато з яких працюють виключно на ASML, а частину критичних партнерів компанія поглинула.
• Екосистема співпраці з клієнтами: заводи адаптують свої процеси під машини ASML, і зміна платформи означала б перепроєктування виробництва.
• Сервісна модель: літограф працює на заводі цілодобово, і його ефективність залежить від постійного супроводу, калібрування й оновлень, які може надати лише виробник.

Окремий фактор — організація виробництва. ASML не робить усе сама: значна частина вартості машини — компоненти спеціалізованих партнерів, від оптики Zeiss до лазерів і прецизійної механіки. Компанія виконує роль інтегратора, який синхронізує роботу сотень постачальників і доводить систему до заданої точності. Скопіювати таку кооперацію «з нуля» за розумний час практично неможливо, навіть маючи великий бюджет.

Бізнес-модель ASML: як компанія заробляє

Основу виручки складають продажі літографічних систем — імерсійних DUV-сканерів, сухих DUV-машин для менш критичних шарів і EUV-систем для передових техпроцесів. Але бізнес-модель ширша за разові продажі обладнання. Значна і стабільніша частина доходу — це встановлена база: сервісні контракти, модернізація машин, запчастини та програмні оновлення, що підвищують продуктивність уже встановлених систем.

Заводи напівпровідників працюють у режимі, де простій обладнання коштує шалених грошей, тому готовність платити за пріоритетний сервіс і швидке нарощування продуктивності закладена в економіку клієнта. Машина, куплена десять років тому, продовжує приносити ASML дохід усе своє життя.

Ще один елемент моделі — попередні замовлення та співфінансування розробок. Клієнти бронюють чергу на EUV-системи за роки наперед, а в історичній програмі 2012 року Intel, TSMC і Samsung прямо профінансували розробку в обмін на акції та гарантований доступ до технології. Це вирівнює ризики: компанія створює машини вартістю сотні мільйонів євро, маючи підтверджений попит.

Фінансовий результат такої моделі — висока маржинальність і передбачуваність. Навіть у спадні роки індустрії сервісний сегмент згладжує циклічність, а портфель замовлень дає видимість на кілька кварталів уперед.

Літографія як геополітичний важіль

Через унікальність обладнання ASML опинилася в епіцентрі технологічного протистояння між США та Китаєм. Починаючи з 2019 року Нідерланди під тиском Вашингтона не видали ліцензію на постачання EUV-машин до Китаю, а згодом обмеження поширилися на найдосконаліші імерсійні DUV-системи. Уряд Нідерландів і США узгоджують експортні правила, фактично визначаючи, які країни можуть виробляти чипи за передовими техпроцесами.

Для читача це означає простий висновок: доступ до літографії став інструментом політики, аналогічним доступу до нафти чи урану в минулому. Країни, які будують власні напівпровідникові заводи — від США за законом CHIPS до Японії та Індії, — конкурують не лише за інвестиції, а й за місце в черзі на машини ASML.

Що далі: High-NA EUV і межі мініатюризації

Наступний крок компанії — системи High-NA EUV з числовою апертурою 0,55 замість 0,33, що дозволяють друкувати ще дрібніші структури без складного мультипатернінгу. Перші такі машини вже постачаються клієнтам для освоєння майбутніх техпроцесів. Їхня ціна наближається до 350–400 мільйонів євро за одиницю, а габарити вимагають перебудови цехів.

Паралельно індустрія шукає обхідні шляхи: тривимірне пакування чипів, чиплети, нові матеріали каналів транзисторів. Це зменшує залежність від подальшого зменшення ліній, але не скасовує ролі літографії — як би не компонували кристали, друкувати їх досі треба. Питання, яке постане в наступне десятиліття, — чи вистачить економічного сенсу в ще дорожчих машинах, коли вартість розробки нового техпроцесу вже вимірюється мільярдами доларів.

Коротко: що варто запам’ятати про ASML

Якщо звести статтю до кількох тез, картина виглядає так:

• ASML — нідерландський виробник літографічних машин, заснований у 1984 році як спільне підприємство Philips і ASM International.
• Її машини виконують найточніший крок виробництва чипів — перенесення малюнка схеми на кремнієву пластину.
• EUV-літографія, яку освоїла лише ASML, є обов’язковою для найпередовіших техпроцесів, і тому всі провідні виробники чипів залежать від однієї компанії.
• Бізнес-модель поєднує продажі унікального обладнання з довготривалим сервісним доходом і попередніми замовленнями.
• Експортні обмеження перетворили літографію на геополітичний інструмент, що впливає на технологічний суверенітет цілих країн.

Поширені запитання

Чому ASML не можуть швидко скопіювати?

Машина EUV — це результат понад двадцяти років досліджень, тисяч патентів і кооперації сотень спеціалізованих постачальників, багато з яких пов’язані з ASML ексклюзивно. Навіть із необмеженим фінансуванням відтворення такої екосистеми зайняло б не менше десятиліття.

Чим EUV відрізняється від DUV?

DUV використовує ультрафіолет з довжиною хвилі 193–248 нм і лінзову оптику; EUV — випромінювання 13,5 нм, вакуум і дзеркала. EUV дозволяє друкувати тонші структури за одну експозицію, але машини значно дорожчі й складніші.

Чи виробляє ASML самі чипи?

Ні. Компанія виготовляє лише обладнання та сервіс для заводів напівпровідників. Чипи на її машинах випускають TSMC, Samsung, Intel та інші виробники.

Чому машини ASML не продають до Китаю?

Уряд Нідерландів, узгоджуючи політику зі США, не видає експортні ліцензії на EUV-системи та частину передових DUV-машин для китайських клієнтів з міркувань національної безпеки. Дозволені лише менш просунуті моделі.
