Найбільші виробники чипів і обладнання: NVIDIA, TSMC, ASML, Samsung, SK Hynix

Коли в новинах пишуть, що «виробники чипів побили рекорди», часто маються на увазі зовсім різні компанії з різними ролями. NVIDIA взагалі не має власних заводів, ASML не виробляє жодного чипа, а Samsung водночас проєктує процесори, виготовляє пам’ять і надає послуги контрактного виробництва конкурентам. Щоб розібратися, хто є хто в індустрії напівпровідників, потрібно дивитися не на гучність бренду, а на місце компанії у виробничому ланцюжку. Розібратися в ширшому контексті — від хмар і чипів до роботів і deep tech — допомагає огляд технології та інновації.

Нижче — пояснення простими словами, як працює цей ринок, чим займаються п’ять найбільших гравців — NVIDIA, TSMC, ASML, Samsung і SK Hynix — і чому саме вони опинилися в центрі технологічних новин останніх років.

Виробники чипів: що це і як влаштована індустрія

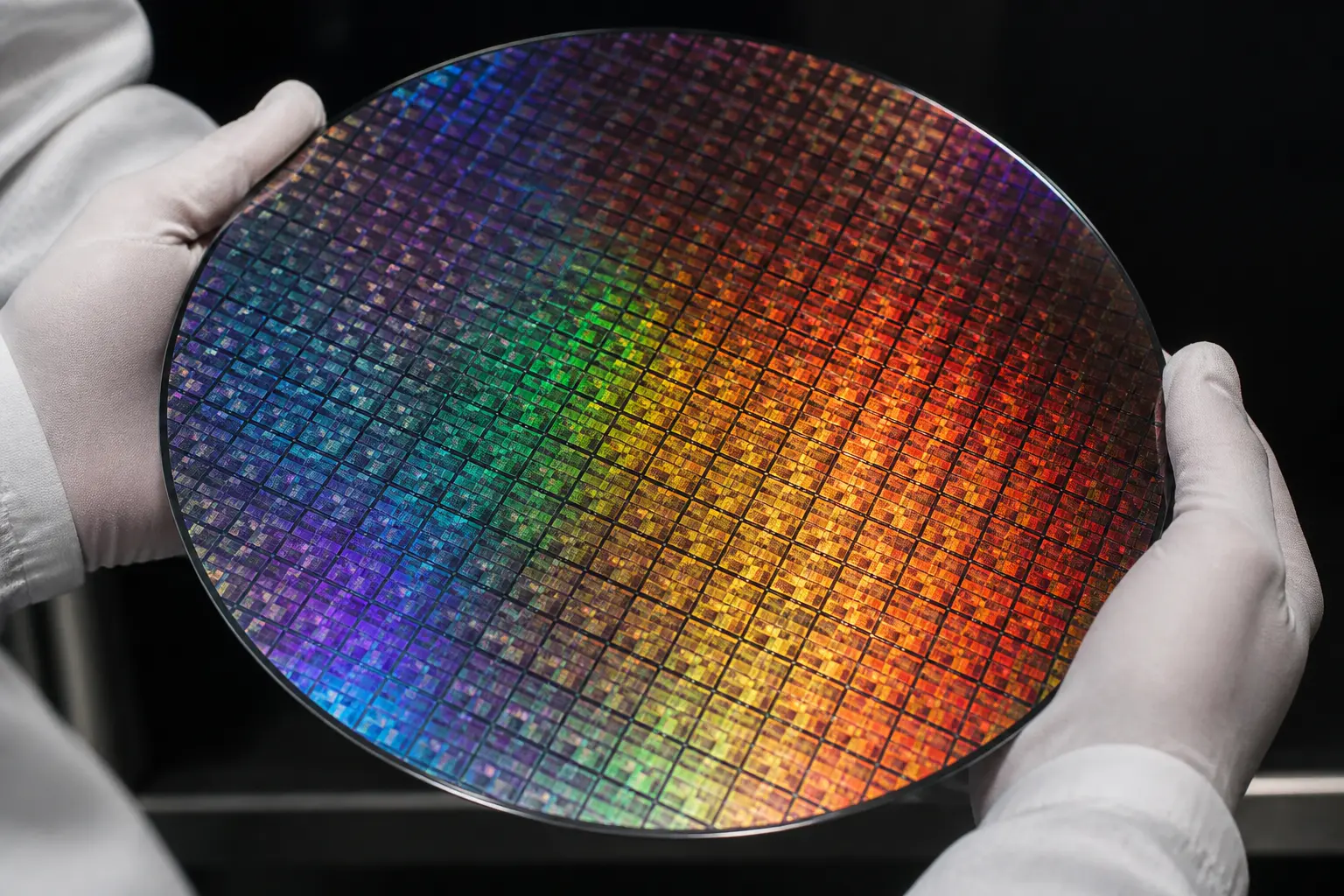

Напівпровідниковий чип — це шматочок кремнію розміром від кількох міліметрів до кількох сантиметрів, на якому фотолітографічним способом «надруковано» мільярди транзисторів. Процес складається з трьох великих етапів, і різні компанії спеціалізуються на різних етапах:

• Проєктування. Інженери розробляють архітектуру чипа — процесора, графічного прискорювача, контролера пам’яті. Це інтелектуальна праця, яка не вимагає заводів.

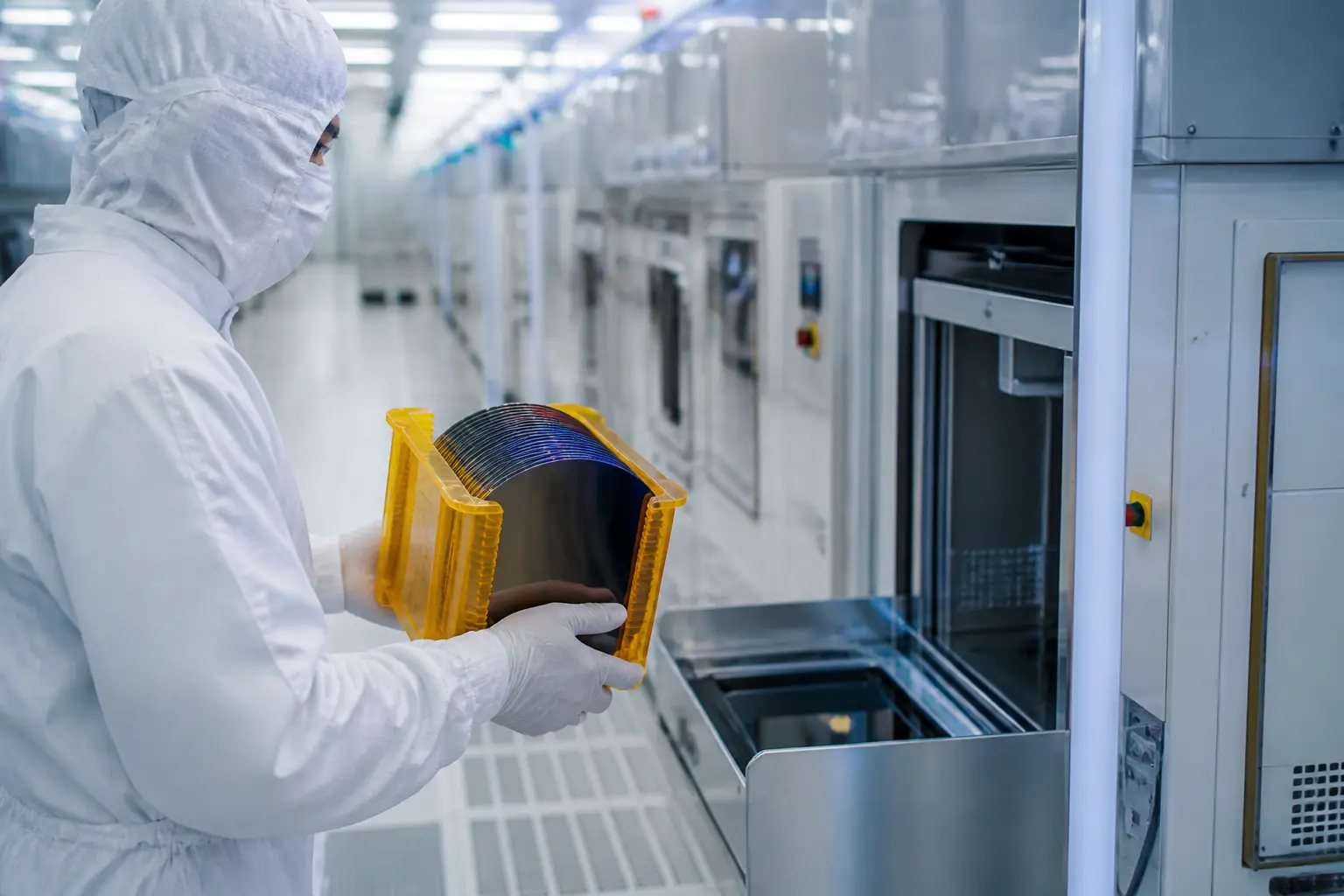

• Виготовлення. Кремнієві пластини проходять сотні операцій у так званих чистих приміщеннях, де повітря очищене від пилу, а лінії на чипі мають ширину в кілька нанометрів. Завод такого класу коштує десятки мільярдів доларів.
• Обладнання та матеріали. Окремий шар індустрії — виробники літографічних сканерів, систем травлення, напилення та контролю якості, без яких жоден завод не працює.

Звідси три базові бізнес-моделі. Безфабові компанії (fabless) тільки проєктують чипи й замовляють їх виробництво на стороні — так працюють NVIDIA, AMD, Qualcomm, Apple. Контрактні виробники (foundry), як-от TSMC, нічого не проєктують для себе, а виготовляють чужі розробки. Інтегровані виробники (IDM), як-от Samsung та Intel, роблять і те, і інше. ASML стоїть осторонь: вона виробляє саме обладнання, на якому виготовляють чипи.

Загальний обсяг світового ринку напівпровідників у середині 2020-х років оцінюється в сотні мільярдів доларів на рік, і він суттєво зріс через попит на обчислення для штучного інтелекту. Точні цифри залежать від методики підрахунку та року, тому далі йтиметься не про рейтинги за виручкою, а про реальні ролі компаній — вони стабільніші за будь-яку статистику кварталу. Паралельно зростає й увага до захисту цих обчислювальних потужностей: експерти Gartner окреслюють тренди кібербезпеки 2026 для бізнесу.

NVIDIA: лідер без власного заводу

NVIDIA — найяскравіший приклад безфабової моделі. Компанія проєктує графічні процесори та цілі обчислювальні платформи, але всі її чипи фізично виготовляє TSMC. Власних фабрик у NVIDIA немає й ніколи не було.

Історично компанія виросла на відеокартах для ігор, але переломним став виявлений наприкінці 2000-х факт: паралельна архітектура графічного процесора ідеально підходить для навчання нейронних мереж. NVIDIA вчасно інвестувала в програмну екосистему CUDA, і коли почався бум штучного інтелекту, виявилося, що альтернатив її прискорювачам для тренування великих моделей практично немає.

Сьогодні основний бізнес NVIDIA — це прискорювачі для датацентрів: серії Hopper і Blackwell, що продаються не поодинці, а у вигляді цілих серверних стійок із фірмовою мережею NVLink та програмним забезпеченням. Саме попит на ШІ-обчислення вивів компанію в число найдорожчих у світі за ринковою капіталізацією. Водночас це створило залежність: попит на чипи NVIDIA значно перевищує виробничі потужності TSMC, тож постачання датацентрових прискорювачів роками залишалося дефіцитним.

Важливий нюанс для розуміння рейтингів: за капіталізацією NVIDIA довгий час була найдорожчою напівпровідниковою компанією світу, але за фізичним обсягом виробництва чипів вона не входить навіть у першу десятку — бо нічого не виробляє.

TSMC: фабрика, на якій зроблений світ

Taiwan Semiconductor Manufacturing Company — найбільший контрактний виробник чипів планети. За різними оцінками, на TSMC припадає більше половини світового ринку foundry-послуг, а в сегменті найпередовіших техпроцесів (5 нм і тонше) її частка сягає приблизно 90%. Смартфон, ноутбук чи ШІ-сервер майже напевно містять чипи, виготовлені на Тайвані.

Модель TSMC проста за ідеєю й складна у виконанні. Клієнт — Apple, NVIDIA, AMD, MediaTek — передає готовий дизайн чипа, а TSMC виготовляє його за своїм технологічним процесом і ніколи не випускає продукцію під власним брендом. Це принципово: оскільки TSMC не конкурує з клієнтами, їй довіряють найцінніші розробки.

Технологічне лідерство компанії тримається на двох речах. Перша — масштаб інвестицій: щорічні капітальні витрати TSMC вимірюються десятками мільярдів доларів і йдуть на нові фабрики та освоєння наступних поколінь техпроцесів (зараз це 3 нм із переходом до 2 нм). Друга — вихід придатної продукції: вміння досягти високого відсотка робочих чипів на пластині швидше за конкурентів.

Окрема тема — географічна концентрація. Основні потужності TSMC розташовані на Тайвані, що вже багато років вважається одним із головних ризиків глобального технологічного ланцюжка. Саме тому компанія будує фабрики в Аризоні, Японії та Німеччині, а уряди США, ЄС та інших країн виділяють мільярдні субсидії на локалізацію виробництва напівпровідників.

ASML: єдиний постачальник машин, без яких чипів не буде

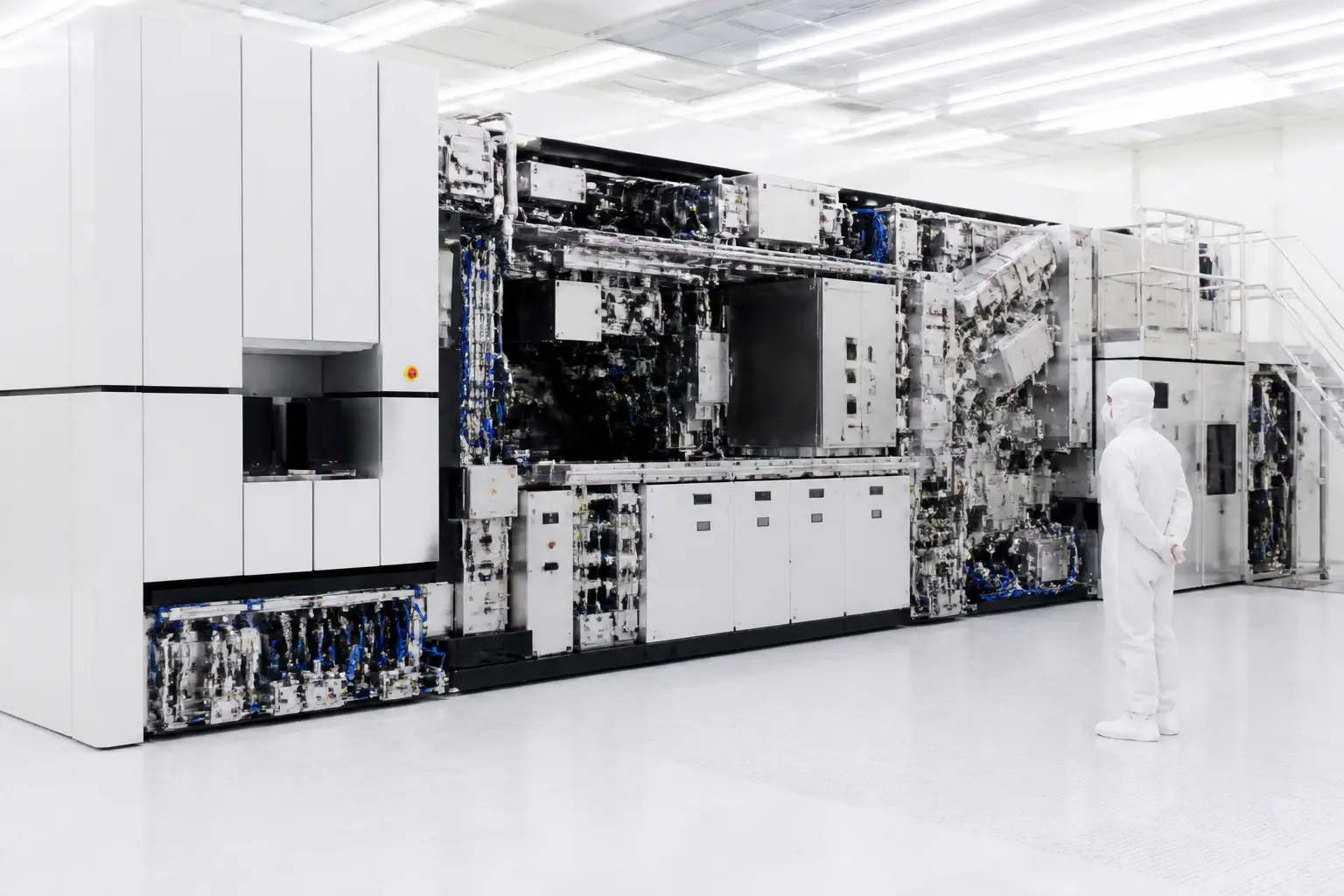

Нідерландська ASML — мабуть, найменш відома широкому загалу компанія з цього списку, водночас найунікальніша. Вона виробляє літографічні сканери — обладнання, що проєктує схему чипа на кремнієву пластину. І це єдина компанія у світі, яка вміє будувати сканери для EUV-литографії.

Як це працює простими словами. Літографія нагадує фотодрук у мініатюрі: через маску зі схемою чипа (фотошаблон) промінь світла проєктує візерунок на пластину, вкриту світлочутливим шаром. Що коротша довжина хвилі світла, то дрібніші елементи можна «надрукувати». EUV означає екстремальну ультрафіолетову літографію з довжиною хвилі 13,5 нм — її потрібно для найпередовіших техпроцесів.

Згенерувати таке випромінювання надзвичайно важко: у сканері ASML краплі розплавленого олова двічі на секунду влучає імпульс потужного лазера, перетворюючи їх на плазму, що випромінює EUV-світло. Один такий апарат містить сотні тисяч деталей, коштує орієнтовно 150–200 мільйонів доларів, а системи нового покоління High-NA — помітно дорожчі. Для перевезення сканера потрібні десятки вантажних контейнерів і кілька літаків.

Монополія ASML робить її стратегічним вузлом всієї індустрії: без її машин не може працювати жодна передова фабрика — ні TSMC, ні Samsung, ні Intel. Саме тому експорт EUV-обладнання до Китаю обмежений санкціями за погодженням із США та Нідерландами: контроль над літографією фактично означає контроль над тим, хто може виробляти найсучасніші чипи.

Samsung: гігант, який робить усе одночасно

Samsung Electronics — найбільший у світі виробник чипів пам’яті та одна з небагатьох компаній, що поєднує всі ролі: проєктує власні процесори Exynos, домінує на ринках DRAM і флешпам’яті NAND, випускає смартфони й дисплеї, а ще надає foundry-послуги — виготовляє чипи за замовленням третіх сторін.

У сегменті пам’яті Samsung десятиліттями посідає перше місце з часткою, що зазвичай оцінюється приблизно в 40% світового ринку DRAM. Це циклічний бізнес: ціни на пам’ять різко коливаються залежно від балансу попиту й пропозиції, тому виручка напівпровідникового підрозділу Samsung може за рік змінитися в рази.

У контрактному виробництві Samsung — головний і фактично єдиний повноцінний конкурент TSMC на передових техпроцесах, але зі стійким відставанням: за оцінками, її частка foundry-ринку становить близько 10% проти понад 60% у тайванського лідера. Причини — складнощі з виходом придатної продукції на нових вузлах і небажання частини клієнтів віддавати розробки компанії, яка сама виробляє конкуруючі смартфони й чипи.

Штучний інтелект створив для Samsung і новий виклик: у сегменті HBM-пам’яті для ШІ-прискорювачів компанія поступилася позиціями SK Hynix, через що довго не могла пройти кваліфікацію своїх найновіших модулів HBM у NVIDIA. Це показовий приклад того, як швидко в індустрії змінюється розклад сил навіть у колишнього абсолютного лідера.

SK Hynix: тихий переможець буму штучного інтелекту

Південнокорейська SK Hynix — другий за величиною виробник пам’яті у світі після Samsung, який через бум ШІ раптом опинився в центрі уваги всієї індустрії. Причина — пам’ять HBM, high bandwidth memory.

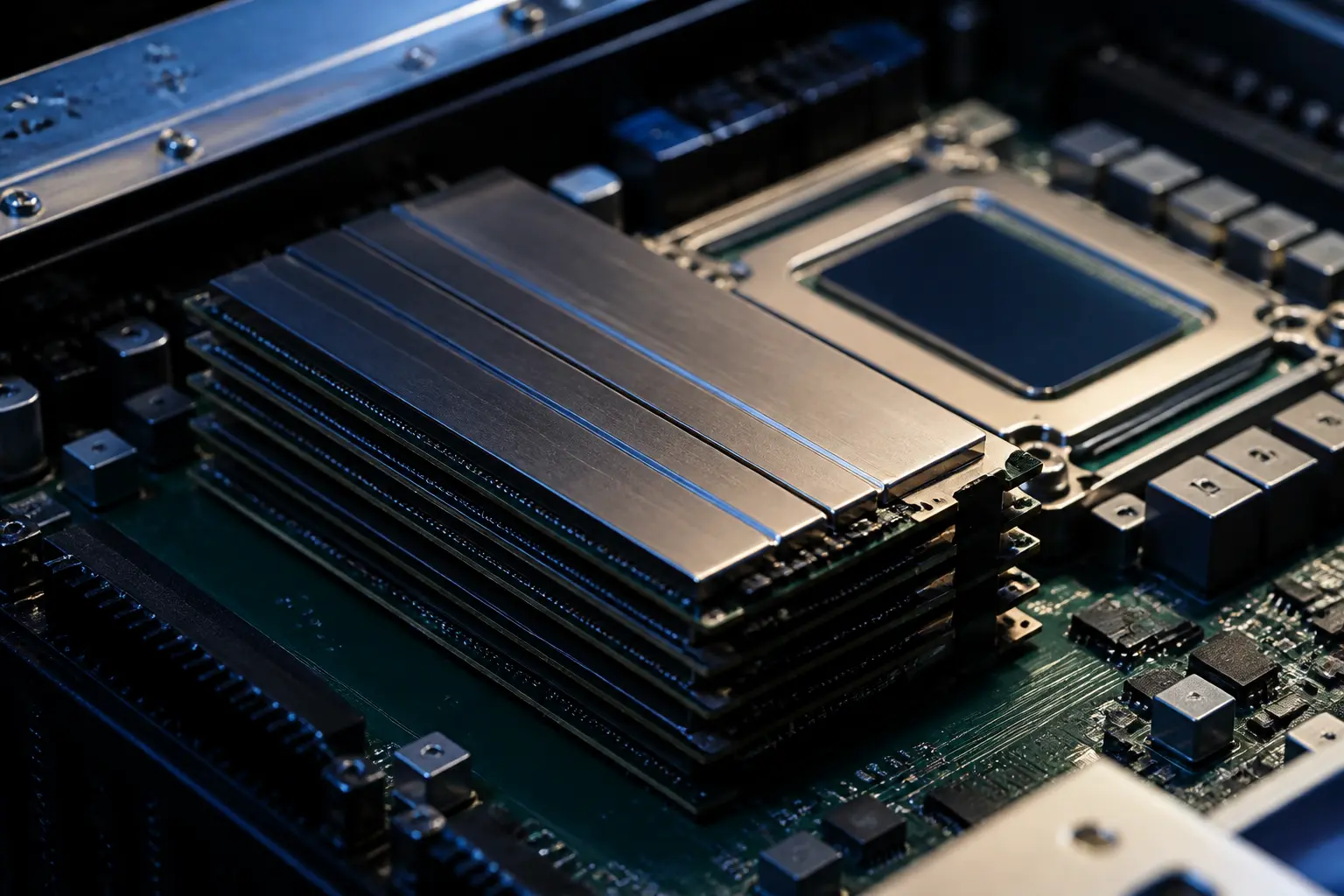

Навчання й робота великих нейронних мереж вимагають не лише обчислювальної потужності, а й шаленої швидкості доступу до даних. HBM — це складені вертикально один на одному кристали DRAM, з’єднані тисячами мікроскопічних крізних контактів і встановлені поруч із процесором на одній підкладці. Така конструкція дає пропускну здатність, недосяжну для звичайної пам’яті, але виготовляти її надзвичайно складно: складені кристали потрібно зробити дуже тонкими, а вихід придатної продукції низький.

SK Hynix першою освоїла масове виробництво сучасних поколінь HBM і стала основним постачальником цієї пам’яті для датацентрових прискорювачів NVIDIA. Це перетворило компанію, яку довго вважали «вічним другим» після Samsung, на одного з головних бенефіціарів ШІ-буму: попит на HBM настільки великий, що виробники продають потужності на багато кварталів уперед, а звичайна DRAM для серверів і ПК через це потрапила в дефіцит.

Порівняння п’яти лідерів: хто що робить

Найпростіше побачити різницю між компаніями в одній таблиці — за роллю в ланцюжку, спеціалізацією та головною залежністю бізнесу.

З таблиці видно головне: ці п’ять компаній не стільки конкурують між собою, скільки залежать одна від одної. NVIDIA не може продати жодного прискорювача без фабрик TSMC, TSMC не може відкрити нову лінію без сканерів ASML, а прискорювач NVIDIA марний без HBM-пам’яті SK Hynix або Samsung. Розрив будь-якої ланки паралізує весь ланцюжок — саме тому індустрія напівпровідників стала предметом державної політики, а не лише бізнесу.

Як читати рейтинги та статистику ринку напівпровідників

Запит «найбільші виробники чипів» дає різні відповіді залежно від того, який показник узятий за основу рейтингу. Щоб не плутатися, корисно розрізняти чотири підходи:

• Виручка від продажу чипів. За цим показником лідерство роками ділили Samsung і Intel, а з початком ШІ-буму на перші місця вийшли NVIDIA та виробники пам’яті. Мінус методу — циклічність цін: рейтинг за виручкою може перетасуватися за один рік.
• Ринкова капіталізація. Відображає очікування інвесторів, а не фактичний обсяг виробництва. За капіталізацією лідирували NVIDIA та TSMC, що говорить про віру ринку в їхню роль, але нічого — про кількість виготовлених чипів.
• Виробничі потужності. Вимірюються в кремнієвих пластинах на місяць. Тут лідирують великі foundry та виробники пам’яті.
• Частка в ніші. Найзмістовніший показник: монополія ASML в EUV-літографії, домінування TSMC у передових foundry-послугах, лідерство SK Hynix у HBM. Саме нішеві частки показують реальну важливість компанії.

Ще одна поширена помилка — сприймати «нанометри» техпроцесу як фізичний розмір. Позначення 3 нм чи 2 нм уже давно є маркетинговими назвами поколінь технологій, а не реальними розмірами транзисторів, і порівнювати техпроцеси різних виробників за цими цифрами напряму некоректно.

Куди рухається індустрія

Кілька тенденцій визначатимуть розклад сил серед найбільших виробників чипів найближчими роками. По-перше, попит на ШІ-обчислення продовжує зростати, і виграють ті, хто контролює вузькі місця: передові техпроцеси (TSMC), літографію (ASML) і HBM-пам’ять (SK Hynix і Samsung). По-друге, йде географічна диверсифікація: нові фабрики TSMC у США, Японії та Німеччині, заводи Samsung у Техасі та масштабні інвестиції SK Hynix у виробництво HBM. По-третє, зростає значення пакування — технологій на кшталт CoWoS, які дозволяють з’єднувати процесор і пам’ять на одній підкладці; саме потужності з пакування, а не лише літографія, стали одним із головних обмежень постачання ШІ-чипів.

Для читача, який хоче стежити за індустрією, практичний алгоритм простий: дивіться не на рекламні рейтинги, а на те, хто контролює вузьке місце поточного циклу. У циклі штучного інтелекту це ланцюжок «ASML — TSMC — виробники HBM», і саме звіти цих компаній найточніше показують, куди рухається весь технологічний світ.

Часті запитання

Чому NVIDIA називають виробником чипів, якщо вона не має заводів?

Тому що NVIDIA проєктує чипи і продає їх під власним брендом — у статиці та рейтингах її зараховують до напівпровідникових компаній. Фізичне ж виготовлення всіх її процесорів виконує TSMC за контрактом.

Чи може хтось замінити ASML?

У сегменті EUV-літографії наразі ні: ASML — єдиний постачальник таких сканерів у світі, і створення конкурентної системи потребувало б десятиліть досліджень і десятків мільярдів доларів інвестицій. У старішій DUV-літографії конкуренти існують — японські Nikon і Canon.

Чим HBM відрізняється від звичайної оперативної пам’яті?

HBM — це кілька кристалів DRAM, складених вертикально в один блок і розміщених безпосередньо поруч із процесором. За рахунок тисяч паралельних з’єднань вона забезпечує в рази більшу пропускну здатність, що критично для навчання нейронних мереж, але коштує значно дорожче й складніша у виробництві.

Чому всі говорять про Тайвань у контексті чипів?

Бо на Тайвані зосереджена більшість світових потужностей із виробництва чипів за найпередовішими техпроцесами — це фабрики TSMC. Будь-яке серйозне порушення роботи цих заводів зупинило б виробництво смартфонів, серверів і автомобілів у всьому світі, тому питання має геополітичне вимірювання.
