Що таке електромережі: просте пояснення з прикладами

Коли ви вмикаєте світло в кімнаті або заряджаєте телефон, ви навряд чи замислюєтеся, який шлях пройшла електроенергія, щоб опинитися у вашій розетці. А за цим стоїть величезна інфраструктура, яку називають електромережами. Вона працює цілодобово, щоб електроенергія була доступною, надійною та безпечною. Розуміння цієї інфраструктури допомагає оцінити, як вона підтримує різні галузі та виробництво.

Електромережі — це не просто дроти. Це цілісна система, яка об’єднує електростанції, трансформаторні підстанції, лінії електропередач та кінцевих споживачів. Її часто порівнюють із кровоносною системою економіки: без неї зупиняються заводи, лікарні, транспорт, зв’язок. Тому розуміння того, як вона влаштована, важливе не лише для інженерів, а й для кожного, хто хоче орієнтуватися в сучасному світі.

У цій статті ми простими словами пояснимо, що таке електромережі, з чого вони складаються, як працюють та яку роль відіграють у різних галузях і виробництві. Ви отримаєте чітке уявлення без складних технічних термінів.

Що таке електромережі простими словами

Уявіть, що вам потрібно доставити воду з великого водосховища до тисяч будинків у місті. Ви не потягнете одну трубу від сховища до кожного крана. Натомість використовуєте магістральні водогони, насосні станції, розподільні труби меншого діаметру. Так само працюють електромережі, тільки замість води вони транспортують електричну енергію.

Отже, електромережі — це сукупність обладнання, яке передає та розподіляє електроенергію від місць її виробництва (електростанцій) до кінцевих споживачів. Сюди входять лінії електропередач різної напруги, трансформаторні підстанції, розподільні пристрої, системи захисту та керування. Усе це разом називають енергосистемою.

Головна мета електромереж — забезпечити надійне постачання електроенергії потрібної якості в будь-який момент. При цьому мережа має витримувати пікові навантаження (наприклад, взимку ввечері, коли всі вмикають обігрівачі) та швидко відновлюватися після аварій.

Часто під терміном «електромережі» мають на увазі саме розподільні мережі низької та середньої напруги, які безпосередньо підходять до будинків. Але насправді це лише частина великої системи, яка починається від генераторів електростанцій.

Основні компоненти електромереж

Щоб зрозуміти, як усе працює, розглянемо ключові елементи, з яких складається будь-яка електромережа. Їх можна порівняти з ланками одного ланцюга: вихід із ладу однієї ланки може порушити роботу всієї системи.

Генерація

Це перший етап — виробництво електроенергії. Електростанції перетворюють різні види енергії (теплову, атомну, гідравлічну, вітрову, сонячну) на електричну. Найпоширеніші типи генерації:

• Теплові електростанції (ТЕС) — спалюють вугілля, газ, мазут.
• Атомні електростанції (АЕС) — використовують ядерну реакцію.
• Гідроелектростанції (ГЕС) — енергію падаючої води.
• Відновлювані джерела (ВДЕ) — сонячні, вітрові, біо- та геотермальні станції.

Вироблена електроенергія подається на підвищувальні трансформаторні підстанції, де напруга зростає до сотень кіловольт. Це необхідно для зменшення втрат під час транспортування на великі відстані.

Магістральні (транспортні) мережі

Це високовольтні лінії електропередач (ЛЕП) напругою 220 кВ, 330 кВ, 400 кВ, 750 кВ і вище. Вони з’єднують великі електростанції з віддаленими регіонами споживання. Такі лінії часто називають «енергетичними артеріями». В Україні магістральні мережі об’єднані в єдину енергосистему, яка синхронізована з європейською мережею ENTSO-E. Стабільна робота таких ліній критична для металургійних комбінатів, чиї потужності відображені у статистиці виробництво сталі за країнами.

Магістральні мережі працюють на змінному струмі, хоча для дуже далеких відстаней (понад 1000 км) іноді використовують постійний струм — це зменшує втрати. Такі лінії зазвичай видно здалеку: це високі металеві опори з гірляндами ізоляторів.

Трансформаторні підстанції

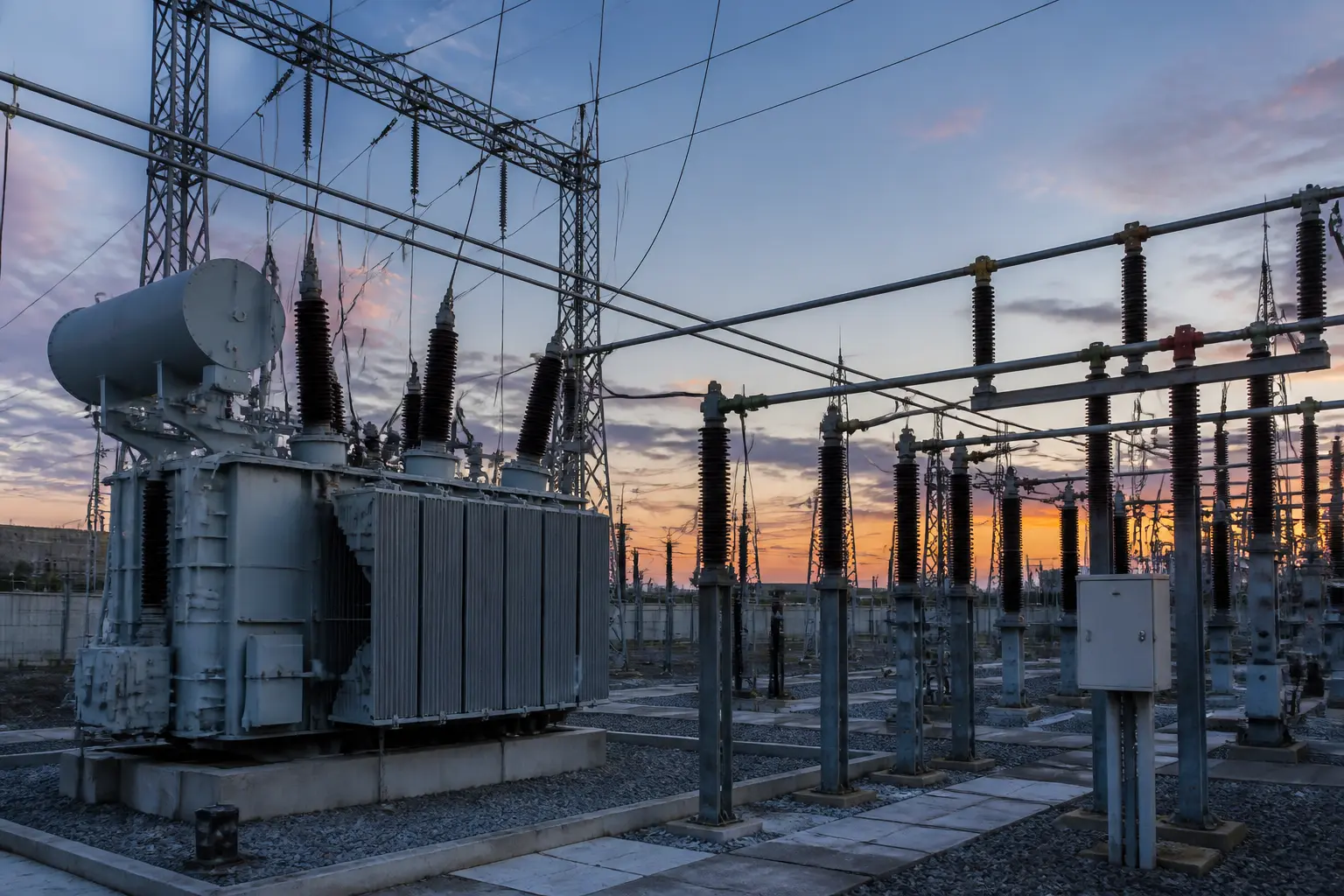

Трансформатори — це «адаптери» напруги. Підвищувальні підстанції біля електростанцій підвищують напругу для транспортування, а понижувальні — знижують її до безпечного рівня перед подачею споживачам. Типова послідовність:

1. Генератор видає 10–20 кВ.
2. Підвищувальний трансформатор піднімає до 330–750 кВ.
3. Магістральна ЛЕП транспортує енергію на сотні кілометрів.
4. Понижувальна підстанція знижує напругу до 110–35 кВ для регіонального розподілу.
5. Місцеві підстанції знижують до 10 кВ (середня напруга) для районів міста.
6. Трансформаторні пункти біля будинків знижують до 0,4 кВ (380/220 В) — це те, що приходить у ваші розетки.

Кожен етап супроводжується системами захисту (автоматичні вимикачі, реле), які відключають пошкоджену ділянку, запобігаючи аваріям.

Розподільні мережі

Це останній відрізок шляху електроенергії до споживача. Сюди входять лінії середньої напруги (6–10 кВ) та низької напруги (0,4 кВ). Саме ці дроти на стовпах уздовж вулиць або кабелі під землею ви бачите щодня. Вони живлять житлові будинки, офіси, невеликі підприємства.

Розподільні мережі можуть бути повітряними (дешевше, але вразливі до погоди) або кабельними (надійніше, але дорожче). У містах переважають кабельні лінії, у сільській місцевості — повітряні.

Як працюють електромережі: баланс та керування

Електроенергію неможливо зберігати у великих обсягах (поки що). Тому в будь-який момент виробництво має точно відповідати споживанню плюс втрати в мережі. Це називають балансом потужності. Якщо рівновага порушується, частота в мережі відхиляється від стандартних 50 Гц, що може призвести до відключень.

Уявіть ваги: на одній чаші — генерація, на іншій — споживання. Диспетчер енергосистеми постійно стежить за цими вагами і віддає команди електростанціям збільшити або зменшити потужність. В Україні цю функцію виконує НЕК «Укренерго».

Для підтримки балансу використовують різні види резервів:

• Оперативний резерв — станції, які можуть швидко набрати потужність (гідроелектростанції, газові турбіни).
• Аварійний резерв — обладнання, яке вмикається при раптовому дефіциті.
• Регулювання частоти — автоматичне підлаштування генераторів.

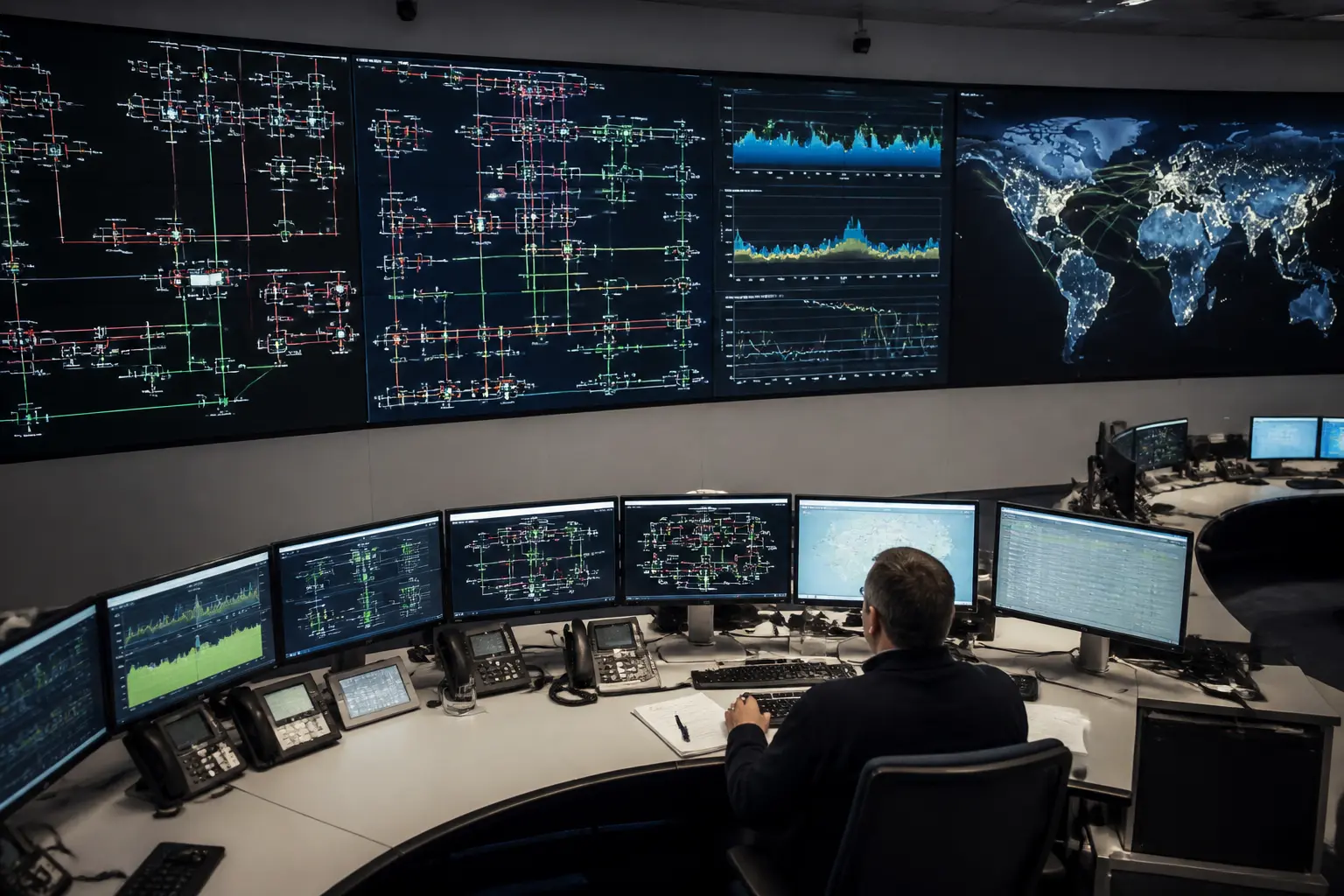

Сучасні електромережі оснащені системами SCADA (Supervisory Control and Data Acquisition), які дозволяють диспетчерам у реальному часі бачити стан усієї мережі та дистанційно керувати обладнанням. Це підвищує надійність і швидкість реагування на аварії.

Електромережі в різних галузях та виробництві

Електромережі не обмежуються житловим сектором. Вони є критичною інфраструктурою для всіх галузей економіки. Розглянемо кілька прикладів, які показують, наскільки різноманітними можуть бути вимоги до мереж.

Промисловість

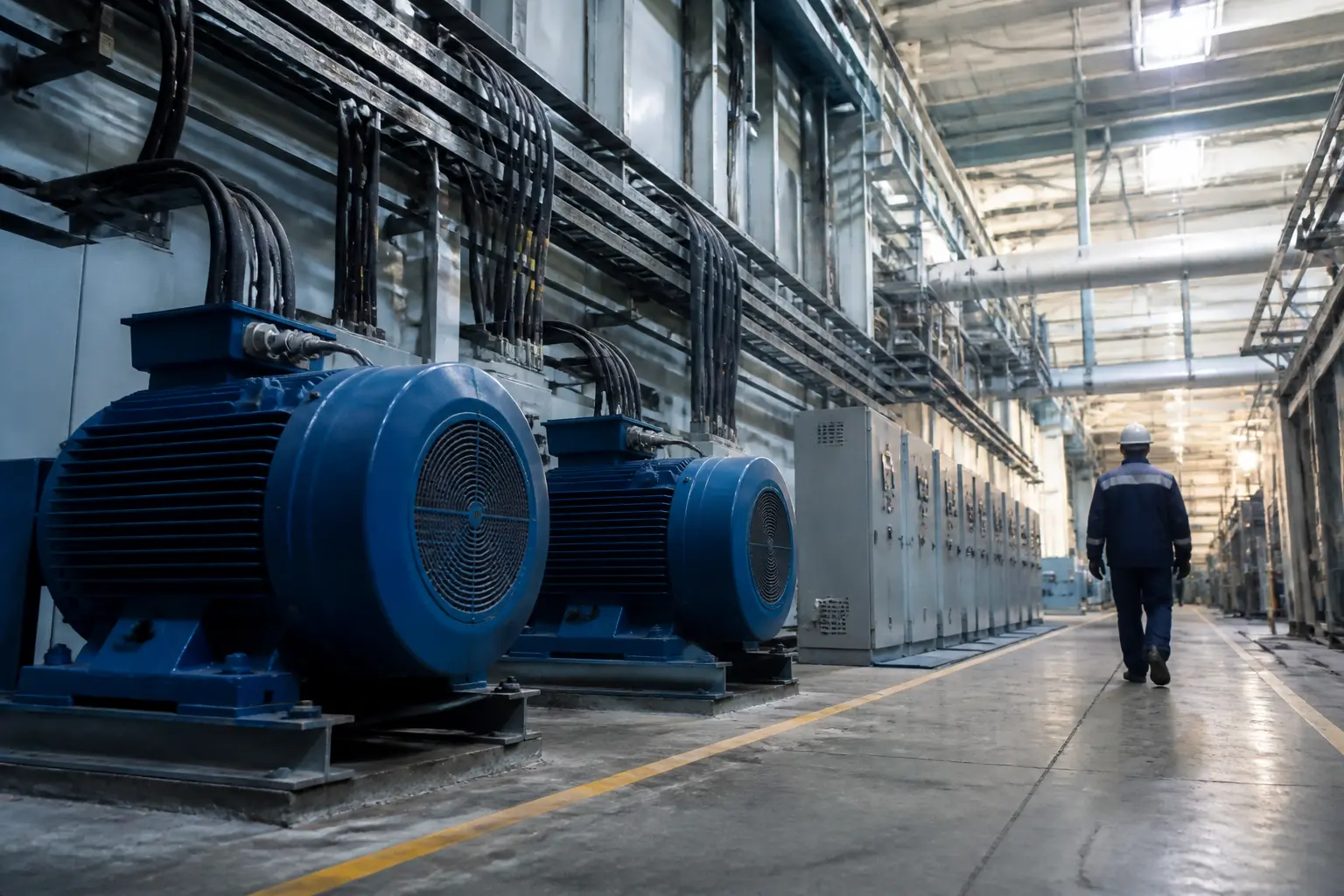

Великі заводи (металургійні, хімічні, машинобудівні) споживають величезні обсяги електроенергії, часто на напрузі 110 кВ або 35 кВ. Вони мають власні підстанції та розподільні пристрої. Для таких підприємств критично важлива безперебійність: навіть коротке відключення може призвести до псування продукції або пошкодження обладнання. Тому часто використовують резервні лінії живлення або власні генератори.

Наприклад, алюмінієвий завод споживає стільки ж електроенергії, як невелике місто. Для нього будують окрему високовольтну лінію від найближчої потужної електростанції.

Транспорт

Електрифіковані залізниці, метро, трамваї, тролейбуси — усе це живиться від спеціалізованих електромереж. Вони відрізняються від звичайних: часто використовують постійний струм (наприклад, 3,3 кВ для залізниць) або змінний струм підвищеної частоти. Тягові підстанції перетворюють електроенергію з магістральної мережі в потрібний для транспорту вигляд.

Крім того, зростає кількість електромобілів, для яких потрібна мережа зарядних станцій. Це створює додаткове навантаження на розподільні мережі, особливо в години пік. Тому енергокомпанії впроваджують «розумні» рішення, щоб збалансувати споживання.

Сільське господарство

У сільській місцевості мережі часто мають велику протяжність при невеликій щільності навантаження. Це підвищує втрати електроенергії та вартість обслуговування. Сучасні агропідприємства використовують електроенергію для насосних станцій, зерносушарок, теплиць. Тут важлива стабільність напруги, оскільки відхилення можуть вивести з ладу чутливу автоматику.

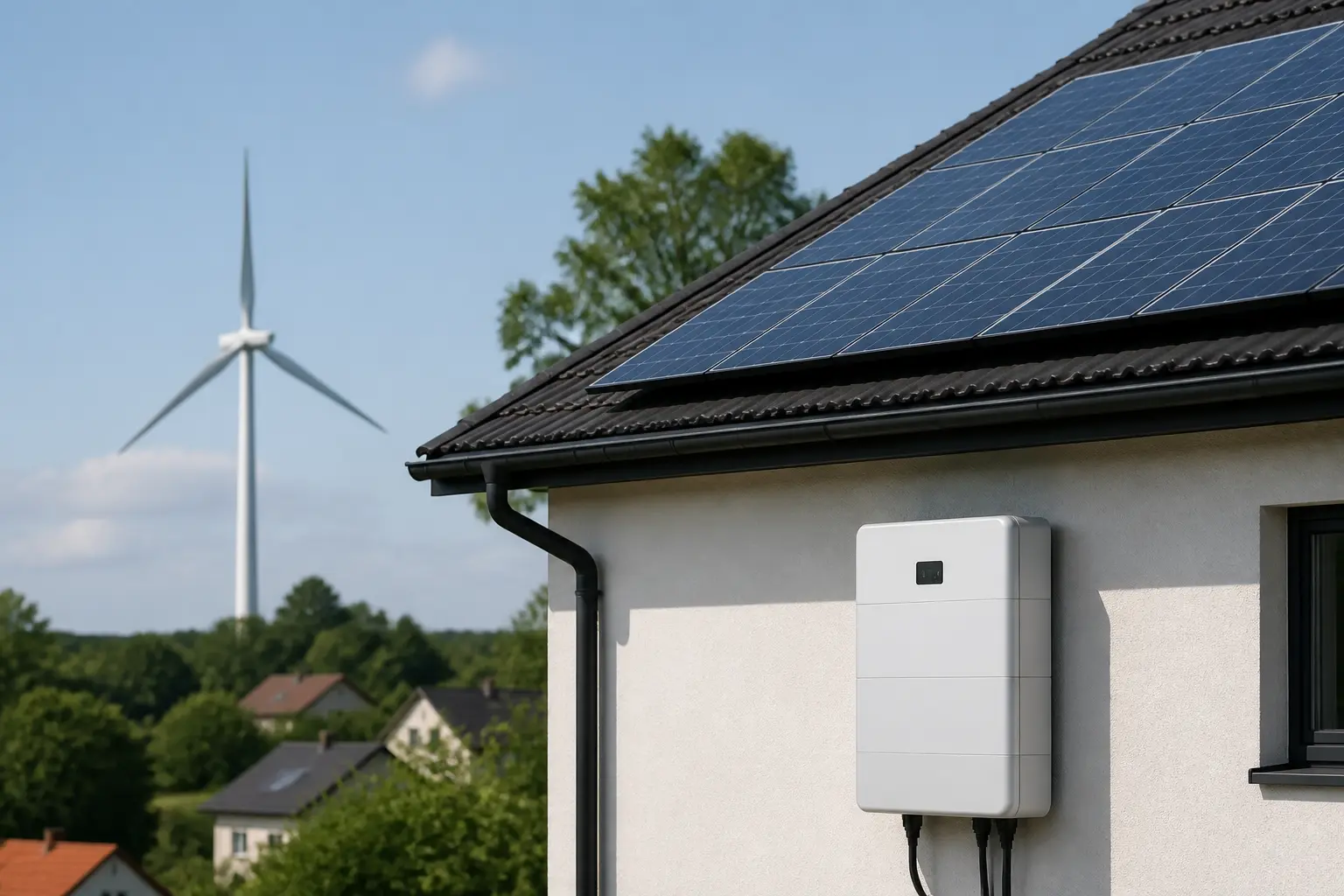

Цікавий факт: деякі ферми встановлюють власні сонячні панелі та вітряки, стаючи не лише споживачами, а й виробниками електроенергії. Це змінює традиційну модель електромереж, перетворюючи їх на двонаправлені.

Інформаційні технології та зв’язок

Дата-центри, серверні, базові станції мобільного зв’язку потребують надзвичайно надійного електропостачання. Навіть секундний перебій може призвести до втрати даних. Тому такі об’єкти зазвичай підключають до двох незалежних джерел живлення та оснащують джерелами безперебійного живлення (ДБЖ) і дизель-генераторами.

Наприклад, великий дата-центр може споживати десятки мегават — це потужність невеликого міста. Для нього проектують окрему підстанцію з високим рівнем резервування.

Ланцюги постачання в електромережах

Термін «ланцюги постачання» зазвичай використовують у логістиці, але він добре описує потік електроенергії. Електроенергія проходить кілька етапів, перш ніж потрапити до споживача. Кожен етап — це окрема ланка, і збій на будь-якому з них може порушити весь ланцюг.

Спрощена схема виглядає так:

Ланка	Що відбувається	Приклад
Виробництво	Генерація електроенергії на електростанціях	АЕС, ТЕС, ГЕС, ВЕС
Транспортування	Передача високою напругою на великі відстані	ЛЕП 750 кВ між областями
Розподіл	Зниження напруги та розподіл по регіонах	Підстанції 110/35/10 кВ
Постачання	Доставка до кінцевого споживача	Лінії 0,4 кВ до будинку
Споживання	Використання електроенергії	Побутові прилади, верстати, освітлення

У цьому ланцюгу важливу роль відіграють постачальники електроенергії — компанії, які купують її на оптовому ринку та продають споживачам. Вони не володіють мережами, але відповідають за комерційний бік: укладають договори, виставляють рахунки.

В Україні ринок електроенергії лібералізовано: споживачі можуть обирати постачальника, як і оператора мобільного зв’язку. Але фізичну доставку забезпечують оператори систем розподілу (обленерго), які є природними монополіями в своєму регіоні.

Приклади з реального життя

Щоб краще зрозуміти, як працюють електромережі, розглянемо кілька конкретних ситуацій, з якими ви могли стикатися.

Чому блимає світло під час грози

Коли блискавка влучає в лінію електропередач, виникає коротке замикання. Система захисту миттєво відключає пошкоджену ділянку, а потім автоматика повторно вмикає її через долі секунди. Якщо пошкодження зникло (блискавка пройшла), живлення відновлюється. Споживач бачить лише коротке блимання світла.

Це називається автоматичним повторним включенням (АПВ). Воно підвищує надійність, оскільки більшість замикань на повітряних лініях — тимчасові (гілки, птахи, вітер).

Відключення світла влітку через спеку

У спекотні дні різко зростає споживання через кондиціонери. Якщо генерація не встигає за попитом, диспетчер може ввести графіки аварійних відключень, щоб уникнути перевантаження мережі та масштабної аварії. Це вимушений захід для збереження цілісності енергосистеми.

Такі ситуації трапляються в багатьох країнах. Вони показують, наскільки важливо мати резерви потужності та розвивати «розумні» мережі, здатні керувати попитом.

Як електрика доходить до віддаленого села

Уявіть невелике село за 50 км від районного центру. Від найближчої підстанції 35/10 кВ тягнеться повітряна лінія 10 кВ на дерев’яних опорах. У селі стоїть трансформаторний пункт, який знижує напругу до 380/220 В. Від нього розходяться чотири проводи вздовж вулиць (три фази і нуль). До кожного будинку підходить два проводи (фаза і нуль) або чотири (три фази для потужніших господарств).

Якщо десь трапиться обрив дроту, спрацює захист на підстанції, і все село залишиться без світла. Тому енергетики регулярно обстежують лінії, обрізають гілки дерев, міняють ізолятори. Це рутинна, але життєво важлива робота.

Виклики та майбутнє електромереж

Традиційні електромережі проектувалися для одностороннього потоку енергії: від великих електростанцій до споживачів. Але з розвитком розподіленої генерації (сонячні панелі на дахах, вітряки) мережі стають двонаправленими. Це створює нові технічні виклики: потрібно керувати напругою, уникати перевантажень, забезпечувати безпеку.

Інший виклик — зношеність інфраструктури. В Україні значна частина мереж була побудована ще за радянських часів і потребує модернізації. Застаріле обладнання спричиняє вищі втрати електроенергії (технічні та комерційні) та нижчу надійність.

Відповіддю на ці виклики є концепція «розумних мереж» (Smart Grid). Вона передбачає встановлення цифрових датчиків, лічильників, систем автоматизації, які дозволяють у реальному часі відстежувати стан мережі, прогнозувати навантаження, виявляти аварії та навіть самовідновлюватися. Наприклад, при пошкодженні кабелю система може автоматично перемкнути живлення на резервну лінію так швидко, що споживач навіть не помітить перерви.

Також активно розвиваються системи накопичення енергії (великі акумуляторні батареї), які можуть згладжувати піки споживання та накопичувати надлишок від ВДЕ. Це допомагає балансувати мережу без запуску додаткових електростанцій.

Практичні поради для споживача

Розуміння основ роботи електромереж допомагає не лише розширити кругозір, а й уникнути проблем у побуті. Ось кілька простих рекомендацій:

• Знайте, до якого оператора системи розподілу (обленерго) ви підключені, та зберігайте його контакти. Це знадобиться при аварійних відключеннях.
• Якщо напруга в розетці часто «скаче» (лампи блимають, техніка вимикається), зверніться до енергокомпанії. Це може свідчити про проблеми в мережі, які з часом пошкодять вашу техніку.
• При встановленні сонячних панелей або іншого генеруючого обладнання обов’язково узгоджуйте підключення з оператором мережі. Самочинне підключення небезпечне та незаконне.
• Під час планових відключень (наприклад, для ремонту) заздалегідь від’єднуйте чутливу електроніку від мережі, щоб уникнути пошкоджень при стрибках напруги після відновлення живлення.

Ці прості дії допоможуть вам бути більш захищеним і свідомим користувачем електромереж.

Часті запитання

Чому в різних країнах різна напруга в розетках

Історично склалося так, що в Північній Америці прийняли стандарт 110–120 В, а в Європі — 220–240 В. Вища напруга дозволяє передавати ту ж потужність при меншому струмі, що зменшує втрати в проводах. Але нижча напруга вважається безпечнішою. Обидва стандарти мають свої переваги, і змінювати їх зараз надто дорого.

Що таке «віялові відключення»

Це примусове тимчасове відключення частини споживачів для запобігання перевантаженню енергосистеми. Назва походить від того, що відключення «розходяться віялом» по черзі в різних районах. В Україні такі заходи застосовувалися під час кризових ситуацій в енергетиці.

Чи може електромережа працювати без центральних електростанцій

Теоретично так, якщо є достатньо розподіленої генерації та накопичувачів. Але на практиці це складно: потрібна дуже розвинена система керування, щоб балансувати виробництво та споживання в реальному часі. Повністю автономні мікромережі поки що рідкість, зазвичай вони використовуються на островах або у віддалених районах.

Коротко про головне

Електромережі — це складна, але зрозуміла система, яка забезпечує нас електроенергією щосекунди. Вона складається з генерації, магістральних і розподільних мереж, трансформаторних підстанцій. Баланс між виробництвом і споживанням — критична умова стабільної роботи. Різні галузі висувають свої вимоги до мереж, що впливає на їх проектування. Майбутнє — за «розумними» мережами, які будуть більш гнучкими, надійними та ефективними. А поки що варто пам’ятати: за кожною розеткою стоїть величезна інфраструктура та праця тисяч людей.
