Уявіть, що вам треба порівняти доходи кількох компаній: одна заробляє 10 тисяч гривень на місяць, інша — 10 мільйонів, а третя — 10 мільярдів. Якщо позначити ці суми на звичайній лінійній шкалі, найменша компанія просто зникне біля нуля, а решта значень вишикуються в незручний довгий стовпець. Саме для таких ситуацій і придумали логарифмічну шкалу: вона дозволяє показати одночасно і маленькі, і величезні числа, зберігаючи при цьому їхні справжні пропорції.
Логарифмічна шкала — це не просто математичний трюк, а практичний інструмент для чесного порівняння даних, які відрізняються на порядки. Її використовують в інфографіці, рейтингах, методології даних, науці та фінансах. Але щоб правильно читати такі графіки, треба розуміти, як саме вони працюють. При створенні матеріалів на основі дані рейтинги та інфографіка: як перетворювати відкриті дані варто зважати на особливості логарифмічної шкали.
- Що таке логарифмічна шкала простими словами
- Як це виглядає на практиці
- Логарифмічна шкала як працює: основа і крок
- Напівлогарифмічні та логарифмічні графіки
- Чому логарифмічна шкала потрібна в рейтингах та інфографіці
- Приклад з рейтингу компаній
- Де ще використовують логарифмічну шкалу: факти та приклади
- Як читати логарифмічну шкалу без помилок
- Як порівнювати значення на логарифмічній шкалі
- Логарифмічна шкала та методологія даних: коли її використовувати
- Порівняння лінійної та логарифмічної шкали
- Практичні поради для створення графіків з логарифмічною шкалою
- Поширені запитання про логарифмічну шкалу
- Чи можна використовувати від’ємні числа на логарифмічній шкалі?
- Чому на логарифмічній шкалі немає нуля?
- Як зрозуміти, що графік використовує логарифмічну шкалу?
- Чи завжди логарифмічна шкала краща за лінійну?
- Короткий чекліст: коли обирати логарифмічну шкалу
Що таке логарифмічна шкала простими словами
Логарифмічна шкала — це спосіб розташування чисел на осі, де кожен наступний крок відповідає множенню на певне число, а не додаванню. На звичайній лінійній шкалі відстань між 1 і 2 така сама, як між 101 і 102. На логарифмічній шкалі однакові відстані мають числа, які відрізняються в однакову кількість разів: наприклад, 1, 10, 100, 1000 розташовані на рівних проміжках.
Тобто логарифмічна шкала показує не різницю між значеннями, а їхнє відношення. Якщо ви бачите на такій осі два числа, відстань між ними говорить вам, у скільки разів одне більше за інше, а не на скільки одиниць.
Як це виглядає на практиці
Візьміть аркуш у клітинку. На лінійній шкалі ви б відклали позначки 0, 10, 20, 30… На логарифмічній шкалі з основою 10 ви б відклали позначки 1, 10, 100, 1000, 10000 — і всі вони були б на однаковій відстані одна від одної. Числа між ними, скажімо 2, 5 чи 7, розташовуються не рівномірно, а за правилом логарифма.
Такий підхід здається незвичним, але саме він дозволяє вмістити на одному графіку і дуже малі, і дуже великі значення. Наприклад, на одній логарифмічній осі можна показати розмір бактерії (мікрометри) і відстань між галактиками (світлові роки).
Логарифмічна шкала як працює: основа і крок
Робота логарифмічної шкали залежить від числа, яке називають основою логарифма. Найчастіше використовують основу 10 (десятковий логарифм), основу e ≈ 2,718 (натуральний логарифм) або основу 2 (двійковий логарифм).
Якщо основа дорівнює 10, то кожен наступний великий поділ на осі означає множення на 10. Позначки можуть бути такими: 1, 10, 100, 1000, 10000. Відстань між 1 і 10 така сама, як між 100 і 1000, тому що в обох випадках число збільшується вдесятеро.
Якщо основа дорівнює 2, то кожен крок означає подвоєння: 1, 2, 4, 8, 16, 32… Це зручно для даних, які ростуть удвічі, наприклад, для популяцій бактерій або обсягу даних у комп’ютерах.
Важливо розуміти, що логарифмічна шкала не має нуля. Логарифм нуля не існує, тому на такій осі неможливо позначити точку «нуль». Це одна з ключових відмінностей від лінійної шкали, і про це часто забувають, коли будують графіки.
Напівлогарифмічні та логарифмічні графіки
Графік може мати логарифмічну шкалу на одній осі або на обох. Якщо логарифмічна тільки вертикальна вісь, а горизонтальна лишається лінійною, такий графік називають напівлогарифмічним. Він добре показує експоненційне зростання: експонента на ньому перетворюється на пряму лінію.
Якщо логарифмічні обидві осі, графік називають логарифмічним або log-log. Він корисний, коли обидві змінні змінюються в широких межах, наприклад, залежність площі від розміру в біології або залежність вартості від обсягу в економіці.
Чому логарифмічна шкала потрібна в рейтингах та інфографіці
Рейтинги часто порівнюють об’єкти з дуже різними величинами. Наприклад, рейтинг країн за ВВП включає і США з трильйонами доларів, і невеликі острівні держави з мільйонами. На лінійному графіку маленькі країни просто не буде видно. Логарифмічна шкала вирішує цю проблему: вона стискає великі значення і розтягує малі, дозволяючи побачити всю картину.
В інфографіці логарифмічну шкалу використовують, щоб показати широкий діапазон даних у компактному вигляді. Наприклад, інфографіка про розміри тварин може включати від миші до кита. Лінійна шкала зробила б мишу невидимою. Логарифмічна шкала дає змогу розмістити всіх на одному зображенні.
Проте є ризик: читач, який не знає, що шкала логарифмічна, може неправильно інтерпретувати відстані. Тому в методології даних прийнято чітко позначати тип шкали на графіку.
Приклад з рейтингу компаній

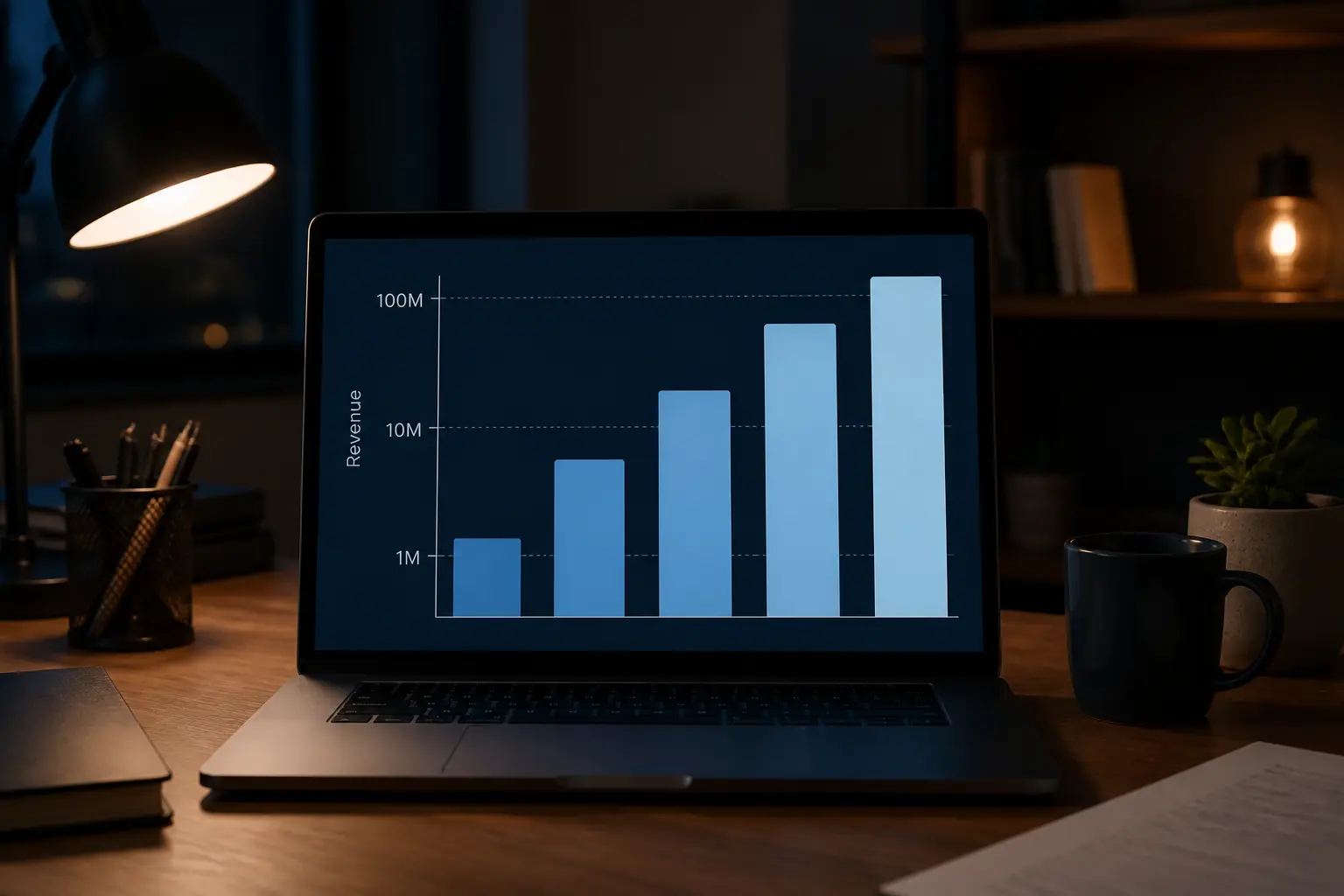

Розглянемо рейтинг компаній за річним доходом. Компанія А заробляє 1 млн грн, компанія Б — 10 млн грн, компанія В — 100 млн грн. На лінійній шкалі відстань між А і Б буде у 10 разів меншою, ніж між Б і В, хоча відносна зміна однакова — вдесятеро. На логарифмічній шкалі всі три компанії будуть розташовані на рівних відстанях, що чесно показує їхні відносні розміри.
Це особливо корисно, коли потрібно порівняти темпи зростання. Якщо компанія А збільшила дохід з 1 до 2 млн грн, а компанія Б — з 10 до 20 млн грн, то на логарифмічній шкалі обидві зміни виглядатимуть однаково, бо обидві компанії подвоїли свій дохід. На лінійній шкалі зміна компанії Б здаватиметься вдесятеро більшою.
Де ще використовують логарифмічну шкалу: факти та приклади
Логарифмічна шкала оточує нас частіше, ніж здається. Ось кілька реальних прикладів:
- Шкала Ріхтера для вимірювання сили землетрусів. Кожен бал означає збільшення амплітуди коливань у 10 разів, а енергії — приблизно в 31,6 раза.
- Шкала pH для кислотності. Зміна pH на одиницю означає зміну концентрації іонів водню в 10 разів.
- Децибели для гучності звуку. Збільшення на 10 дБ означає збільшення інтенсивності звуку в 10 разів.
- Шкала зоряних величин в астрономії. Різниця на 5 зоряних величин відповідає зміні яскравості в 100 разів.
- Логарифмічні графіки цін у фінансах. Вони показують відносні зміни вартості активів, а не абсолютні.
У всіх цих випадках логарифмічна шкала допомагає працювати з величинами, які змінюються в дуже широких межах. Без неї довелося б мати справу з числами, що відрізняються на мільярди й трильйони разів.
Як читати логарифмічну шкалу без помилок
Найпоширеніша помилка — сприймати відстані на логарифмічній шкалі як лінійні. Якщо на графіку дві точки розташовані на однаковій відстані, це означає, що їхні значення відрізняються в однакову кількість разів, а не на однакову величину.
Наприклад, на логарифмічній шкалі з основою 10 позначки 10 і 100 будуть на такій самій відстані, як 100 і 1000. Але різниця між першими — 90, а між другими — 900. Якщо ви цього не врахуєте, то зробите хибний висновок про співвідношення величин.
Щоб уникнути помилок, завжди перевіряйте підписи на осях. Якщо підписи йдуть як 1, 10, 100, 1000 — це логарифмічна шкала. Якщо як 0, 10, 20, 30 — лінійна. Також звертайте увагу на те, чи починається вісь з нуля: на логарифмічній шкалі нуля бути не може.
Як порівнювати значення на логарифмічній шкалі
Щоб порівняти два числа на логарифмічній шкалі, треба дивитися не на різницю відстаней, а на те, скільки «кроків» між ними. Кожен крок — це множення на основу. Якщо між числами 10 і 1000 два кроки (10 → 100 → 1000), то друге число більше за перше у 100 разів (10 × 10).
Ще одна корисна порада: на логарифмічній шкалі відносні зміни виглядають однаково, незалежно від абсолютних значень. Зростання з 1 до 2 і з 1000 до 2000 матиме однакову довжину відрізка, бо обидва — подвоєння.
Логарифмічна шкала та методологія даних: коли її використовувати
У методології даних логарифмічну шкалу застосовують не завжди, а лише тоді, коли дані мають певні властивості. Головна ознака — великий розкид значень, що охоплює кілька порядків. Якщо всі значення лежать у межах, скажімо, від 10 до 100, логарифмічна шкала не дасть переваг і може навіть заплутати.
Логарифмічна шкала особливо корисна, коли важливі відносні зміни, а не абсолютні. Це стосується фінансових даних, де інвестора цікавить відсоток приросту, а не кількість гривень. Також її використовують, коли дані розподілені логнормально, тобто їхні логарифми мають нормальний розподіл.
Однак логарифмічна шкала може спотворювати сприйняття, якщо читач не знає про неї. Тому в методології прийнято явно вказувати тип шкали в підписах до графіка або в тексті. В інфографіці це особливо важливо, бо там часто немає детальних підписів.

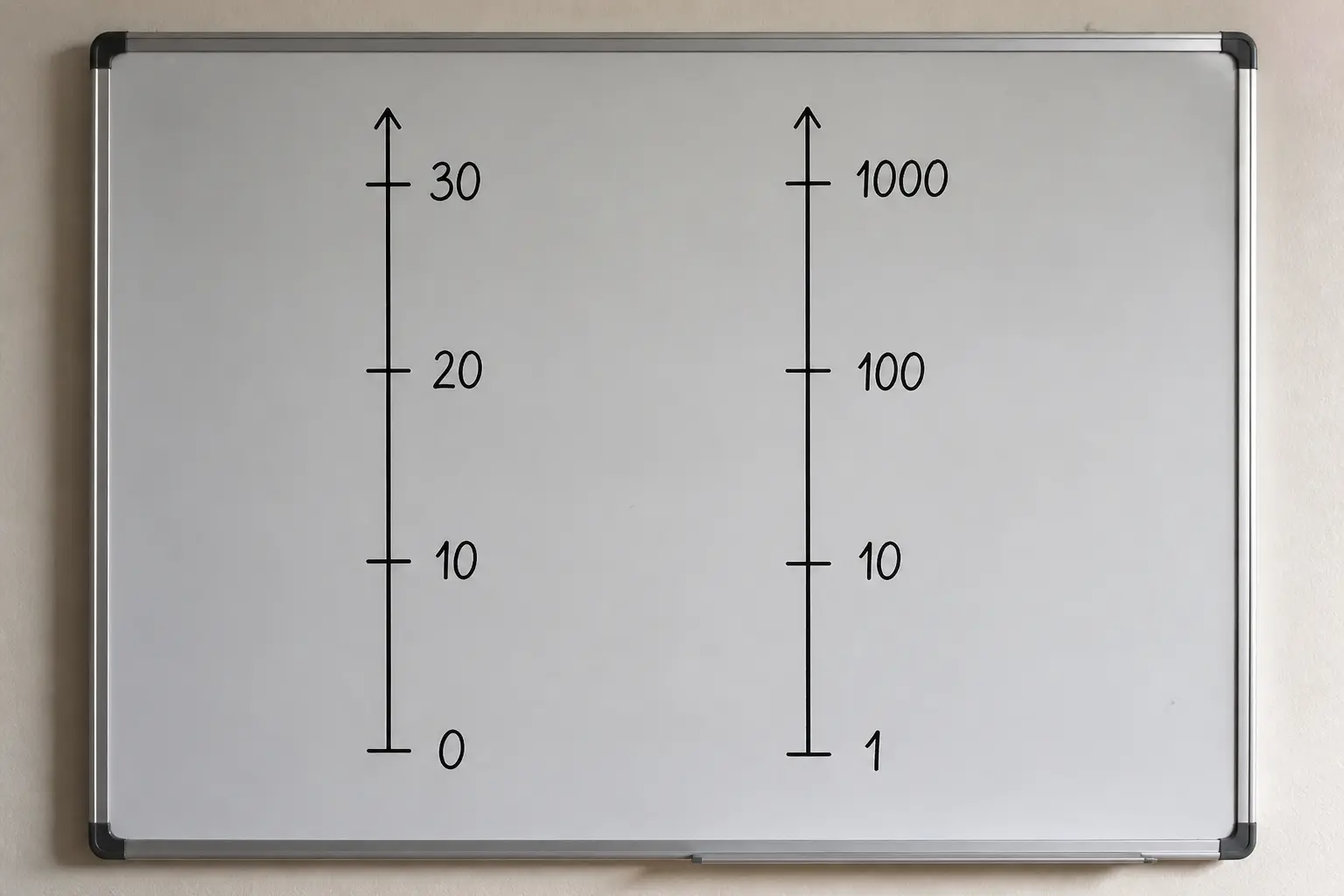

Порівняння лінійної та логарифмічної шкали
Щоб швидко зрозуміти різницю, можна скористатися таблицею:
| Характеристика | Лінійна шкала | Логарифмічна шкала |
|---|---|---|
| Крок між позначками | Стала різниця (наприклад, +10) | Стале відношення (наприклад, ×10) |
| Нуль | Можливий | Не існує |
| Відображення малих і великих значень | Малі значення стискаються біля нуля | Усі значення займають порівнянний простір |
| Відносні зміни | Виглядають по-різному залежно від абсолютних значень | Виглядають однаково |
| Коли використовувати | Дані в одному порядку величини | Дані в кількох порядках величини |
Практичні поради для створення графіків з логарифмічною шкалою
Якщо ви створюєте інфографіку чи рейтинг і вирішили використати логарифмічну шкалу, дотримуйтеся кількох правил:
- Завжди підписуйте осі і вказуйте, що шкала логарифмічна. Можна написати «логарифмічна шкала» або показати позначки 1, 10, 100, 1000.
- Обирайте основу, зручну для сприйняття. Для більшості випадків підходить основа 10, бо люди звикли до десяткової системи.
- Не починайте вісь з нуля, бо нуля на логарифмічній шкалі немає. Починайте з найменшого значення, яке має сенс.
- Якщо можливо, додайте підказку про те, що однакові відстані означають однакові кратні зміни.
- Перевірте, чи справді логарифмічна шкала покращує розуміння. Якщо дані не розкидані на порядки, краще лишити лінійну.
Дотримання цих правил допоможе уникнути неправильного тлумачення і зробить вашу інфографіку чесною та зрозумілою.
Поширені запитання про логарифмічну шкалу
Чи можна використовувати від’ємні числа на логарифмічній шкалі?
Ні, логарифмічна шкала працює лише з додатними числами. Логарифм від’ємного числа не визначений у дійсних числах. Для даних, які можуть бути від’ємними, логарифмічну шкалу застосовувати не можна.
Чому на логарифмічній шкалі немає нуля?
Тому що логарифм нуля не існує. Якщо основа — 10, то 10 у будь-якому степені ніколи не дорівнює нулю. Тому нуль не можна позначити на такій шкалі.
Як зрозуміти, що графік використовує логарифмічну шкалу?
Подивіться на підписи осей. Якщо числа йдуть як 1, 10, 100, 1000 (або 1, 2, 4, 8), це логарифмічна шкала. Якщо як 0, 5, 10, 15 — лінійна. Також логарифмічна шкала ніколи не починається з нуля.
Чи завжди логарифмічна шкала краща за лінійну?
Ні. Логарифмічна шкала корисна, коли дані розкидані на кілька порядків і важливі відносні зміни. Якщо дані близькі за значеннями, лінійна шкала буде зрозумілішою.
Короткий чекліст: коли обирати логарифмічну шкалу
Перш ніж використовувати логарифмічну шкалу у своєму графіку чи рейтингу, перевірте, чи виконуються такі умови:
- Дані охоплюють кілька порядків величини (наприклад, від 1 до 1000000).
- Вас цікавлять відносні зміни, а не абсолютні різниці.
- Усі значення додатні.
- Ви можете чітко позначити, що шкала логарифмічна.
- Читачі вашої інфографіки зможуть правильно інтерпретувати відстані.
Якщо хоча б одна умова не виконується, краще розглянути лінійну шкалу або інший спосіб візуалізації.
