Що таке напівпровідникова галузь: просте пояснення з прикладами

Коли зникають мікросхеми, зупиняються автомобільні конвеєри, магазини не можуть привезти нові смартфони, а ціни на електроніку зростають за лічені місяці. Саме це сталося у 2020–2022 роках, коли дефіцит чипів показав усім, наскільки сучасна економіка залежить від маленьких кремнієвих пластинок. За ними стоїть напівпровідникова галузь — одна з найскладніших і найкапіталомісткіших сфер виробництва у світі. Розберімося, що це за галузь, як вона влаштована й чому без неї не працює майже нічого навколо нас. Щоб краще зрозуміти, як саме з піску народжується мікросхема, варто окремо розглянути виробництво чипів як окремий технологічний процес.

Напівпровідникова галузь простими словами

Напівпровідникова галузь — це сукупність компаній, які проєктують, виробляють і постачають напівпровідникові компоненти: мікросхеми, процесори, чипи пам’яті, датчики, силову електроніку. Якщо пояснити термін простими словами, це «кухня», на якій готується мозок будь-якого електронного пристрою.

Назва походить від матеріалу. Напівпровідник — речовина, яка проводить електричний струм гірше за метал, але краще за ізолятор, і що найважливіше — її провідністю можна керувати. Найпоширеніший такий матеріал — кремній, звичайний елемент, який у величезних кількостях міститься в кварцевому піску. Саме можливість «вмикати» й «вимикати» провідність дозволяє створювати транзистори — мікроскопічні перемикачі, з яких складається будь-яка мікросхема.

Галузь об’єднує дуже різні види діяльності: наукові дослідження матеріалів, розробку архітектури чипів, будівництво заводів із надчистими приміщеннями, виробництво обладнання для літографії, тестування й пакування готових кристалів. Тому напівпровідникову галузь правильно розглядати не як один вид виробництва, а як цілу екосистему технологічних галузей, що залежать одна від одної.

Як працює напівпровідникова галузь: від піску до мікросхеми

Щоб зрозуміти, як працює напівпровідникова галузь, корисно пройти шлях одного чипа. Виробничий ланцюг починається з кремнеземної сировини, яку через кілька енергоємних стадій очищують до кремнію електронної якості; вимоги до домішок надзвичайно суворі. Кремній розплавляють і вирощують з нього монокристал — великий циліндр, який потім ріжуть на тонкі круглі пластини, їх називають ваферами або підкладками.

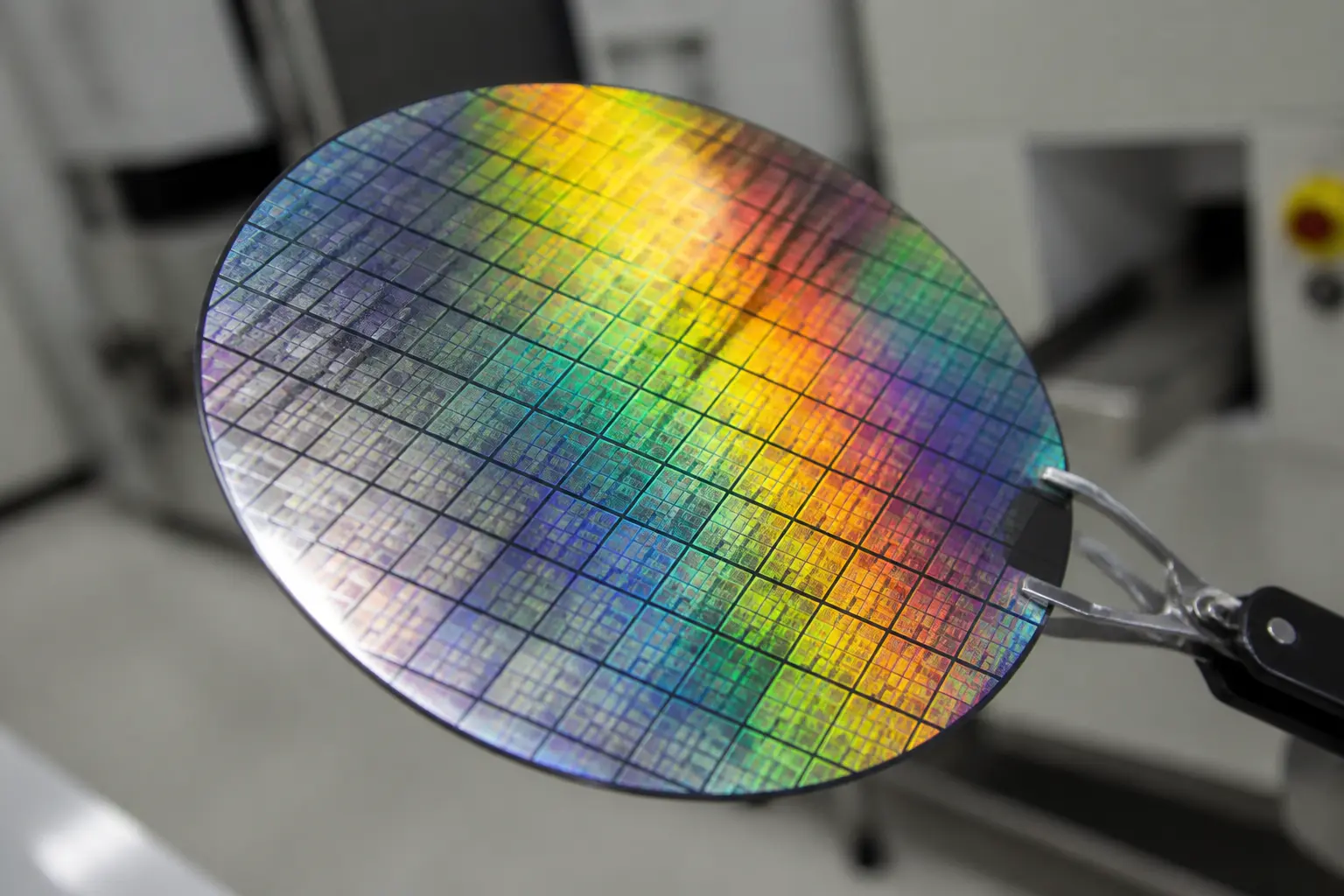

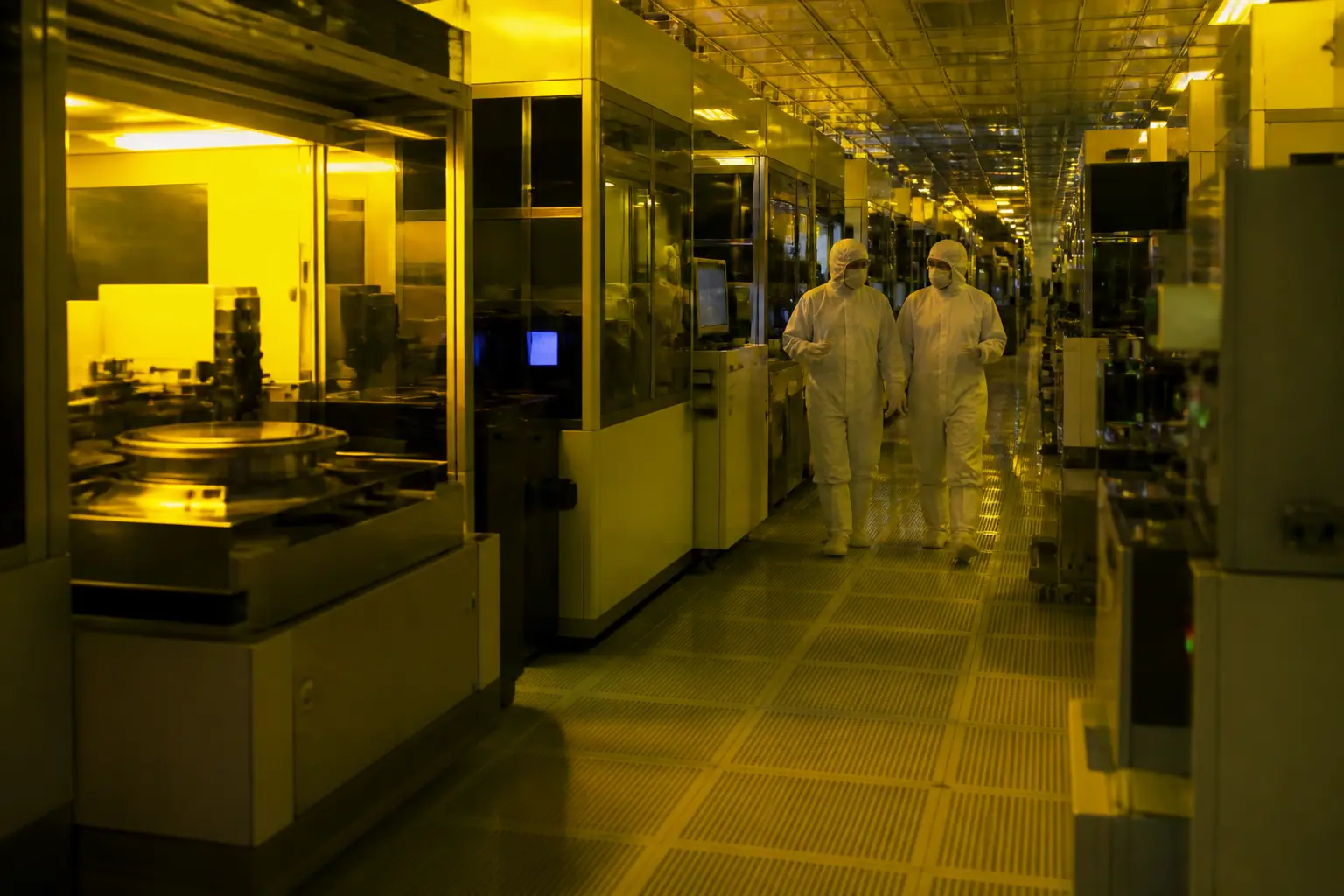

Далі починається найскладніша частина — формування схеми на пластині. У спеціальних чистих приміщеннях із контрольованою концентрацією частинок кремнієву пластину багато разів покривають шарами матеріалів і формують на ній рисунок схеми методом фотолітографії. Це схоже на проявлення фотографії: через маску з малюнком світло переносить структуру на світлочутливий шар, після чого зайве видаляють травленням.

Цикл «шар — літографія — травлення» повторюється десятки разів, і весь процес виготовлення однієї партії чипів може тривати кілька місяців. Сучасні транзистори мають розміри в одиниці нанометрів — у тисячі разів менші за товщину людської волосини. На одній мікросхемі їх поміщаються десятки мільярдів.

Після завершення обробки пластину тестують: кожен кристал перевіряють на працездатність, бо дефекти на таких масштабах неминучі. Працездатні кристали вирізають із вафери, поміщають у захисний корпус із контактами — це й є той чорний «чип», який ми звикли бачити на платах. Далі мікросхеми потрапляють до виробників смартфонів, комп’ютерів, автомобілів чи побутової техніки.

Чому це виробництво таке складне

Сучасні напівпровідникові фабрики належать до найбільш капіталомістких промислових об’єктів у світі. Будівництво сучасного підприємства оцінюється в десятки мільярдів доларів, а одна машина для екстремальної ультрафіолетової літографії коштує сотні мільйонів і збирається з сотень тисяч деталей. Літографічне обладнання чутливе до вібрацій, температури та забруднення, тому фабрики застосовують ізоляцію, жорсткий кліматичний контроль і спеціальні основи для машин.

Через цей поріг входу виробництвом передових чипів у світі займається лише кілька компаній. Решта учасників галузі зосереджуються на проєктуванні, матеріалах, обладнанні або виробництві менш складних компонентів.

Хто є хто: основні типи компаній у галузі

Напівпровідникова галузь давно поділилася на спеціалізовані ролі, і це ключ до розуміння її структури. Мало хто сьогодні робить усе сам — від ідеї до готової мікросхеми.

Модель «fabless + foundry» змінила галузь у 1990-х. Раніше серйозна компанія мусила мати власний завод. Сьогодні стартап із кількома десятками інженерів може розробити чип і замовити його виробництво на найсучаснішій фабриці світу — це різко знизило бар’єр для інновацій. Водночас виникла залежність: якщо контрактний виробник зупиниться, його клієнти не матимуть де виготовляти свої розробки.

Окрема роль — у виробників обладнання. Нідерландська ASML, наприклад, є єдиним у світі постачальником машин для EUV-літографії, без яких неможливе виробництво найпередовіших чипів. Це робить компанію однією з найважливіших ланок усього ланцюга, хоча вона сама жодної мікросхеми не випускає.

Ланцюги постачання: чому один чип об’їжджає пів світу

Ланцюги постачання напівпровідників — напевно, найглобальніші серед усіх галузей і виробництв. Типовий шлях мікросхеми виглядає так: кремнієву пластину виготовляють у Японії, проєкт чипа створюють у США чи Європі, літографію виконують на Тайвані машиною з Нідерландів, тестують і пакують у Малайзії чи Китаї, а встановлюють у готовий пристрій на заводі у В’єтнамі чи Мексиці.

Така географія склалася через спеціалізацію: кожен етап вимагає унікальних компетенцій, і концентрувати їх в одній країні надто дорого. Тайвань став центром контрактного виробництва, Південна Корея — лідером у чипах пам’яті, США домінують у проєктуванні та програмному забезпеченні для розробки, Японія й Нідерланди — у матеріалах та обладнанні.

Оборотний бік — вразливість. Пандемія, природні катастрофи, посухи на Тайвані, пожежі на заводах і геополітичні обмеження у 2020-х роках показали: збій в одній ланці зупиняє виробництво автомобілів та електроніки на іншому континенті. Саме тому багато країн запустили програми локалізації виробництва: США ухвалили закон про чипи із субсидіями на десятки мільярдів доларів, Європейський союз затвердив власний чиповий акт, Японія залучає іноземні фабрики на свою територію.

Повна локалізація всього ланцюга в одній країні технічно можлива лише з величезними витратами й зазвичай економічно невигідна, тому галузь спирається на міжнародну спеціалізацію. Тому реальна стратегія — не самоізоляція, а розподілення ризиків: дублювання потужностей у різних регіонах і запаси критичних компонентів.

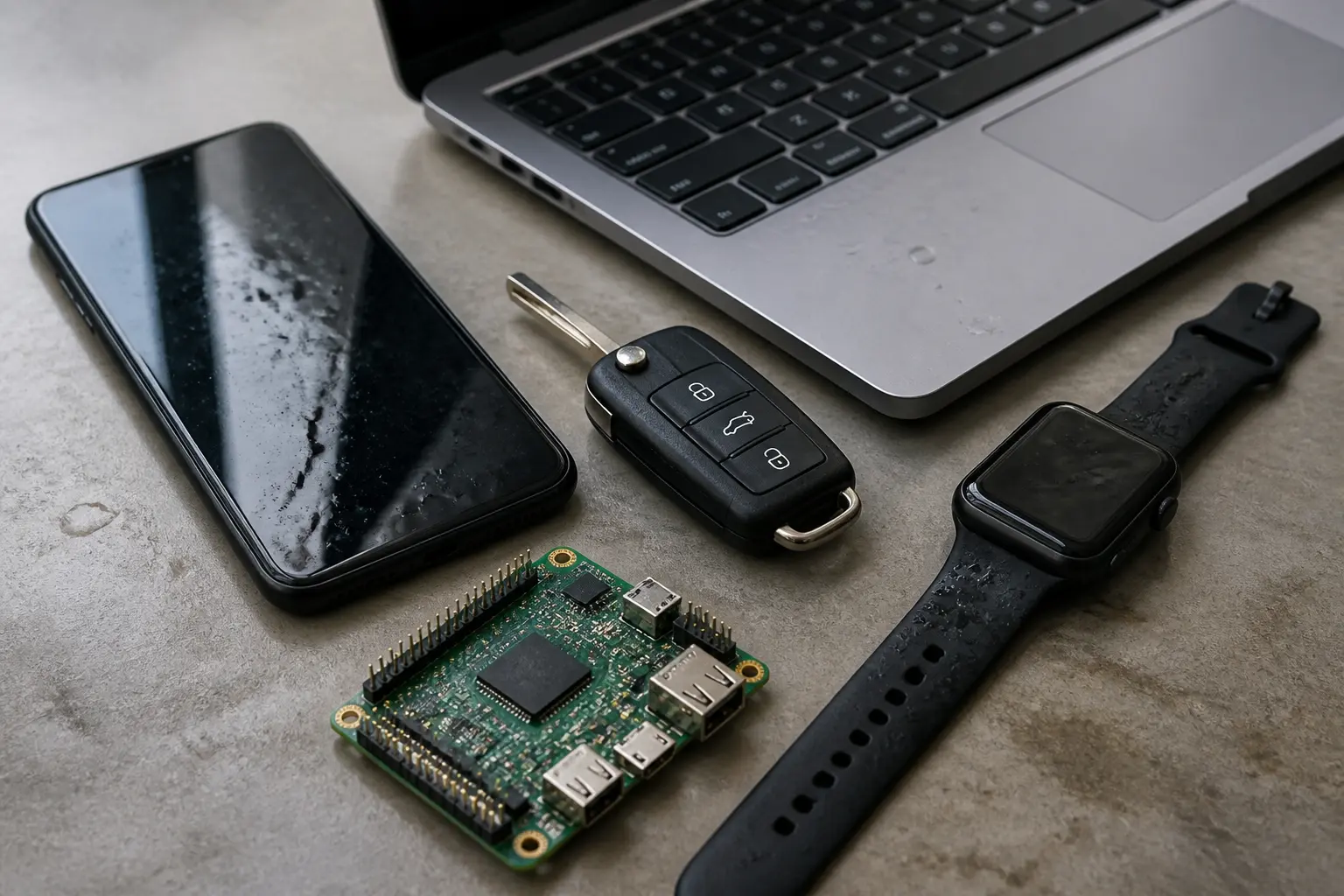

Де використовуються напівпровідники: приклади навколо нас

Приклади застосування напівпровідників простіше шукати не «де вони є», а «де їх нема» — таких сфер усе менше. Ось основні напрямки:

• Обчислювальна техніка. Процесори, графічні чипи й пам’ять у комп’ютерах, ноутбуках, серверах. Один сучасний процесор містить десятки мільярдів транзисторів.
• Смартфони. У телефоні працюють десятки мікросхем: основний процесор, модем, контролери екрана, камери, живлення, бездротової зарядки, датчики.
• Автомобілі. Сучасне авто містить від кількох сотень до кількох тисяч чипів — від керування двигуном і подушок безпеки до мультимедіа й систем допомоги водієві. Електромобілі додатково потребують потужної силової напівпровідникової електроніки.
• Побутова техніка. Пральні машини, холодильники, кондиціонери, мікрохвильовки — усюди є контролери й датчики.
• Штучний інтелект і дата-центри. Тренування великих моделей вимагає тисяч спеціалізованих графічних і тензорних чипів, що стало одним із головних двигунів зростання галузі.
• Медицина та промисловість. Діагностичне обладнання, імплантовані пристрої, промислові роботи, датчики контролю виробництва.
• Енергетика. Сонячні панелі, інвертори, системи керування електромережами базуються на силових напівпровідниках.

Важливо розуміти, що «чипи» — не однорідна продукція. Найпередовіші процесори для смартфонів і ШІ виготовляються за найтоншими технологічними нормами, але величезна частка ринку — це так звані зрілі технології: контролери, датчики, силова електроніка, які не потребують нанометрових розмірів, зате потрібні мільярдними тиражами. Автопром особливо відчув нестачу контролерів і силових чипів на зрілих техпроцесах, але дефіцит 2020–2022 років охоплював ширше коло компонентів і галузей.

Економічне та стратегічне значення галузі

Значення напівпровідникової галузі виходить далеко за межі її власних продажів. Сам ринок чипів оцінюється в сотні мільярдів доларів на рік, але він забезпечує роботу електроніки на трильйони — і фактично всієї цифрової економіки. Економісти називають такі галузі «підмурівними»: їхній внесок міряється не лише виторгом, а й тим, скільки інших виробництв без них зупиниться.

Галузь також стала інструментом геополітики. Експортні обмеження на передове обладнання та чипи, боротьба за технологічний суверенітет, державні субсидії — усе це ознаки того, що напівпровідники нині сприймають як стратегічний ресурс, подібно до нафти в XX столітті. Контроль над ключовими ланками ланцюга дає вплив на розвиток обчислювальної техніки, штучного інтелекту та оборонних технологій.

Для звичайної людини це означає просту річ: ціни, доступність і можливості електроніки прямо залежать від того, що відбувається на кількох десятках заводів у світі. Затримка запуску нової фабрики або обмеження на постачання обладнання через рік-два відчуваються у вітринах магазинів.

Цікаві факти про напівпровідникову галузь

• Перший транзистор створили у 1947 році в лабораторіях Bell Labs; він був розміром із сірникову коробку. Сьогодні мільярди транзисторів поміщаються на нігті.
• Закон Мура — спостереження, що кількість транзисторів на чипі подвоюється приблизно кожні два роки, — десятиліттями задавало темп розвитку галузі, хоча сьогодні цей темп сповільнюється через фізичні межі мініатюризації.
• Для виробництва чипів потрібна надчиста вода — чистіша за ту, що використовують у фармацевтиці; велика фабрика споживає її мільйони літрів на день, тому значну частину води доводиться очищувати й повертати в цикл.
• Чисті приміщення напівпровідникових заводів у тисячі разів чистіші за лікарняну операційну: пилинка розміром із частку мікрона здатна зруйнувати схему.
• Подорож однієї EUV-машини з Нідерландів на фабрику в Азії чи США вимагає кількох вантажних літаків і місяців монтажу на місці.
• Кремній домінує десятиліттями, але для окремих задач — силової електроніки, радіочастотних пристроїв — дедалі ширше застосовують карбід кремнію та нітрид галію.

Чим напівпровідникова галузь відрізняється від суміжних виробництв

Напівпровідникову галузь часто плутають з електронною промисловістю загалом, але це різні речі. Електронна промисловість збирає готові пристрої з компонентів, а напівпровідникова створює самі компоненти. Умовно кажучи, одна галузь пече хліб, а інша — вирощує зерно й робить борошно.

Є й відмінності від інших високотехнологічних виробництв:

• Масштаб інвестицій. Передова фабрика може коштувати десятки мільярдів доларів і потребує постійних інвестицій. Водночас старі техпроцеси не стають непотрібними автоматично: вони роками випускають контролери, силову електроніку та інші зрілі чипи.
• Точність. Критичні розміри сучасних процесів описують у нанометрах, хоча комерційна назва технологічного вузла вже не дорівнює одному фізичному розміру транзистора.
• Залежність від знань, а не сировини. Вартість чипа визначає не ціна вихідної сировини, а складне очищення, обладнання, інтелектуальна власність, контроль якості та вихід придатних кристалів.
• Концентрація. Передові потужності зосереджені в лічених компаній і регіонів, що не має аналогів у більшості галузей.

Саме поєднання цих рис — наукомісткість, капіталомісткість і глобальна взаємозалежність — робить напівпровідникову галузь унікальним явищем у світовій економіці та пояснює, чому новини з неї регулярно потрапляють на перші шпальти.

Короткі відповіді на часті запитання

Чим напівпровідник відрізняється від мікросхеми?

Напівпровідник — це матеріал (здебільшого кремній) з керованою провідністю. Мікросхема — готовий виріб, виготовлений із цього матеріалу, що містить мільярди транзисторів і виконує конкретні функції: обчислення, зберігання даних, керування.

Чому чипи не можна просто виробляти скрізь?

Бо передове виробництво вимагає десятків мільярдів доларів інвестицій, унікального обладнання, яке випускають лічені компанії, і десятиліть накопиченого технологічного досвіду. Звичайні чипи зрілих технологій виробляють у багатьох країнах, але найпередовіші — лише на кількох фабриках світу.

Чому дефіцит чипів зупинив виробництво автомобілів?

Сучасний автомобіль використовує сотні мікросхем, і відсутність хоча б одного контролера вартістю в кілька доларів унеможливлює випуск машини за десятки тисяч. Коли автовиробники на початку пандемії скасували замовлення, їхні місця на фабриках зайняла електроніка, а повернути чергу виявилося непросто.

Що таке техпроцес у нанометрах — наприклад, «3 нм»?

Це умовна назва покоління технології виробництва, яка відображає щільність розміщення транзисторів. Менша цифра означає більше транзисторів на тій самій площі, вищу продуктивність і нижче енергоспоживання. Сьогодні це радше маркетингова назва вузла, ніж реальний розмір конкретного елемента.

Чи є в галузі місце новим гравцям?

У передовому виробництві бар’єр входу надзвичайно високий. У проєктуванні, обладнанні, матеріалах, тестуванні та нішевих напівпровідниках нові компанії все ж з’являються, хоча навіть fabless-модель потребує дорогих інструментів, ліцензій, інженерів і фінансування першого випуску.
