Що таке пам’ять DRAM: просте пояснення з прикладами

Коли ви вмикаєте комп’ютер або смартфон, операційна система, програми та ваші файли миттєво стають доступними. За цю швидку реакцію відповідає оперативна пам’ять — і найчастіше це саме пам’ять DRAM. Без неї пристрій просто не зміг би виконувати кілька завдань одночасно. Щоб зрозуміти, чому вона така важлива, досить уявити, що процесор — це кухар, а DRAM — великий, зручний стіл, на якому лежать усі потрібні інгредієнти. Прибрати стіл — і робота зупиниться.

Пам’ять DRAM (Dynamic Random Access Memory) — це тип енергозалежної напівпровідникової пам’яті, яка зберігає дані у вигляді електричного заряду в крихітних конденсаторах. Кожен біт інформації — це окрема комірка, що складається з конденсатора й транзистора. Заряд із часом витікає, тому дані потрібно постійно оновлювати — цей процес називають регенерацією. Саме через цю динамічну природу пам’ять отримала назву «динамічна». У вимкненому стані всі дані з DRAM зникають.

Як працює комірка DRAM

Основа технології — це комірка з одним транзистором і одним конденсатором (1T1C). Конденсатор діє як мініатюрна батарейка: заряджений стан відповідає логічній одиниці, розряджений — логічному нулю. Транзистор виконує роль ключа — він відкривається, коли потрібно записати або прочитати заряд. Через крихітні розміри конденсатора заряд витікає за лічені мілісекунди, тому контролер пам’яті регулярно зчитує і перезаписує дані, перш ніж вони зникнуть.

Уся матриця комірок організована в рядки й стовпці. Щоб отримати доступ до конкретного біта, спочатку активують рядок — це відкриває всі транзистори в ньому, і заряди з конденсаторів передаються на підсилювачі-фіксатори. Потім вибирають потрібний стовпець. Такий підхід дає змогу адресувати величезні масиви даних через відносно невелику кількість ліній керування.

Практичний приклад: коли ви відкриваєте велику електронну таблицю, центральний процесор завантажує її в DRAM. Поки ви редагуєте дані, контролер пам’яті сотні разів на секунду оновлює заряди в комірках, щоб інформація не зникла. Якщо в цей момент вимкнути живлення, усі незбережені зміни будуть втрачені — саме тому так важливо регулярно зберігати роботу на постійний накопичувач.

DRAM проти SRAM: ключові відмінності

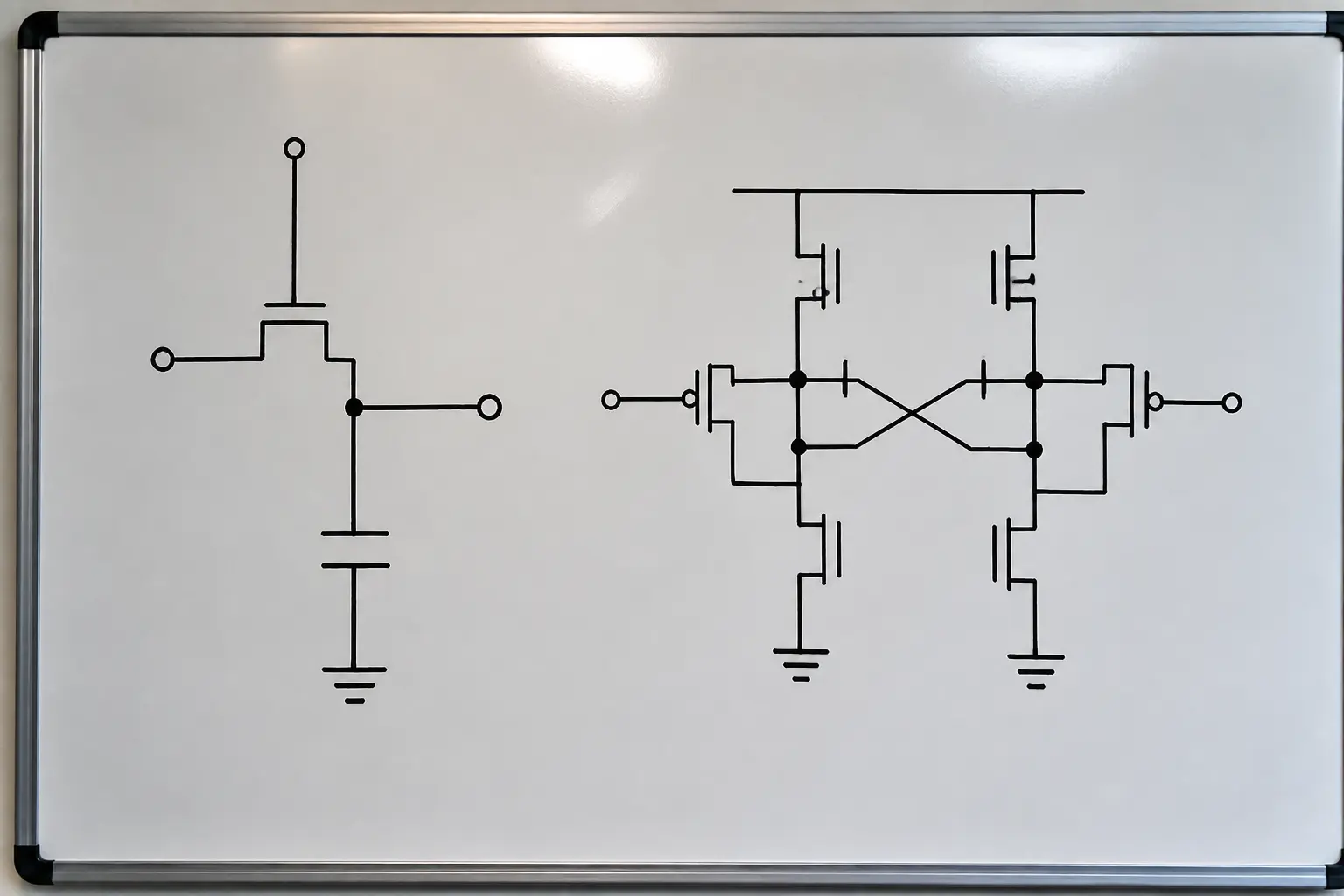

Крім динамічної, існує статична пам’ять — SRAM (Static RAM). Їх часто порівнюють, і розуміння різниці допомагає пояснити, чому в більшості випадків використовують саме DRAM. Головна відмінність полягає в будові комірки: у SRAM для зберігання одного біта потрібно шість транзисторів, які утворюють тригер. Така комірка зберігає стан, поки подається живлення, і не потребує регенерації.

Це дає SRAM значно вищу швидкість доступу та меншу затримку, але й істотно більший фізичний розмір і вартість. Тому SRAM застосовують там, де критична швидкодія, — наприклад, у кеш-пам’яті процесора (L1, L2, L3). DRAM, навпаки, забезпечує велику ємність за помірну ціну, що робить її ідеальним вибором для основної оперативної пам’яті. Уявіть, що SRAM — це невеликий блокнот під рукою, а DRAM — велика книга на столі: перший доступний миттєво, але вміщує мало, друга — трохи повільніша, але вміщує все необхідне для роботи.

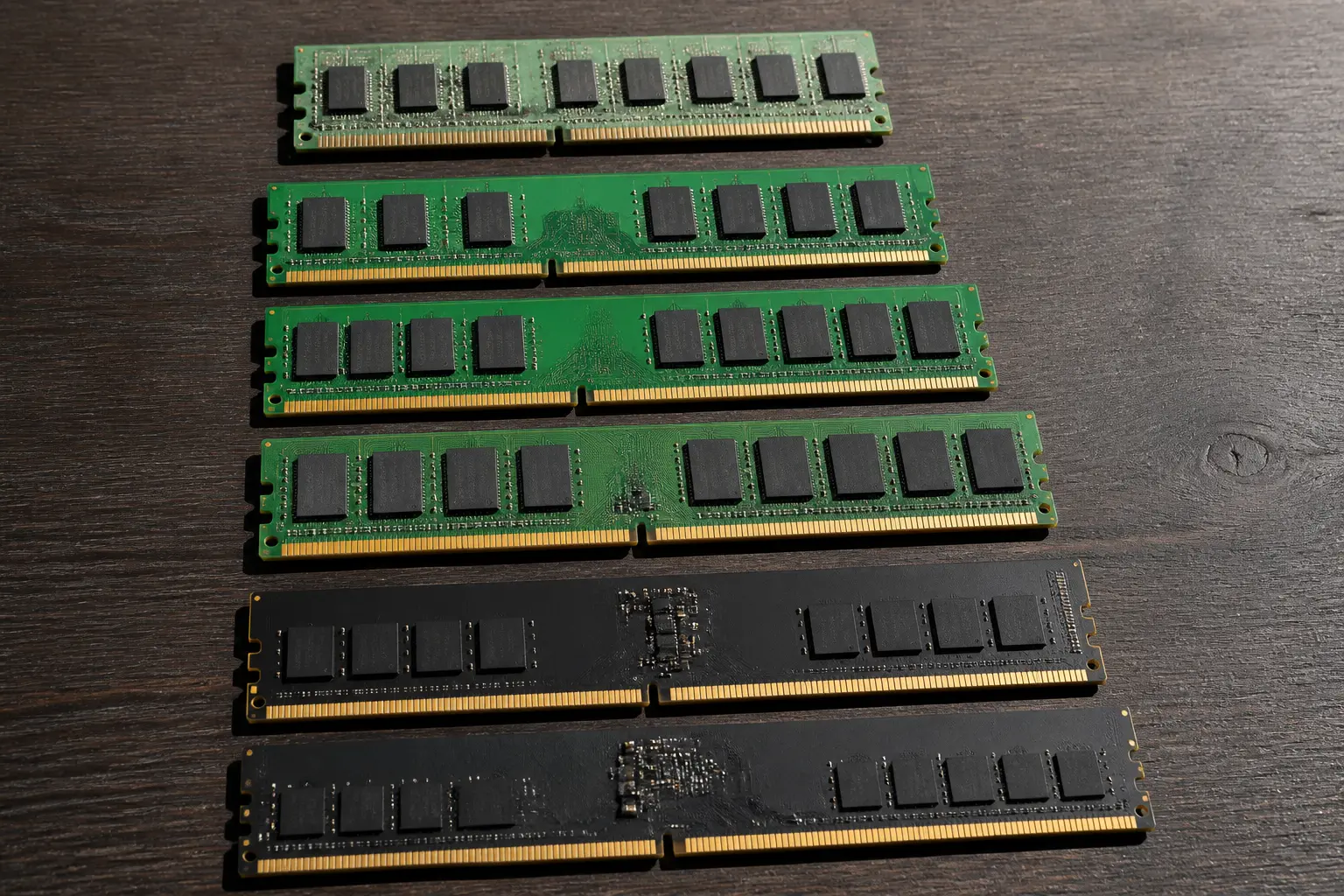

Еволюція DRAM: від асинхронної до DDR5

Перші мікросхеми DRAM з’явилися ще в 1970-х роках. Вони були асинхронними — працювали незалежно від тактової частоти процесора, що спричиняло затримки. Проривом стала синхронна DRAM (SDRAM), яка синхронізувалася з системною шиною. Це дало змогу передавати дані на кожному такті й значно підвищило пропускну здатність.

Подальший розвиток привів до появи DDR SDRAM (Double Data Rate) — пам’яті, яка передає дані як по передньому, так і по задньому фронту тактового сигналу. Кожне нове покоління DDR подвоювало швидкість передачі даних і знижувало напругу живлення:

• DDR1 (2000 р.): частота 200–400 МГц, напруга 2,5 В, пропускна здатність до 3,2 ГБ/с.
• DDR2 (2003 р.): частота 400–800 МГц, напруга 1,8 В, до 6,4 ГБ/с.
• DDR3 (2007 р.): частота 800–2133 МГц, напруга 1,5 В, до 17 ГБ/с.
• DDR4 (2014 р.): частота 1600–3200 МГц, напруга 1,2 В, до 25,6 ГБ/с.
• DDR5 (2020 р.): частота 3200–6400 МГц, напруга 1,1 В, до 51,2 ГБ/с.

Сучасні модулі DDR5 вже досягають швидкостей понад 8400 МГц у розігнаних конфігураціях, але офіційний стандарт обмежується 6400 МГц. Крім швидкості, зростає й щільність чипів: якщо перші мікросхеми вміщували кілобіти, то сьогодні один чип може зберігати 16–32 гігабіти даних. Це досягається завдяки переходу на дедалі тонші техпроцеси — наприклад, 10-нанометровий клас і навіть менше. Випуск сучасних DRAM-чипів охоплює галузі та виробництво від очищення кремнію до корпусування модулів пам'яті.

Де застосовують DRAM: від смартфона до дата-центру

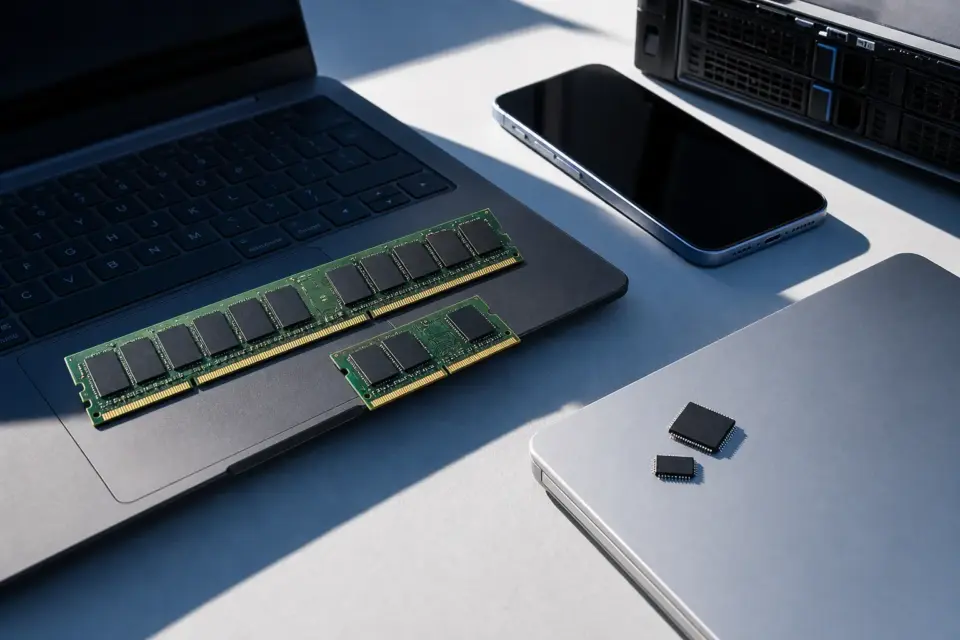

Пам’ять DRAM є практично в кожному електронному пристрої, який потребує швидкого доступу до великих обсягів даних. Найочевидніший приклад — персональні комп’ютери та ноутбуки, де модулі DIMM або SO-DIMM встановлюються в слоти на материнській платі. Обсяг встановленої DRAM безпосередньо впливає на те, скільки програм можна запустити одночасно без уповільнення системи.

У смартфонах і планшетах DRAM інтегрована безпосередньо в процесор або розташована поруч із ним у вигляді окремого чипа LPDDR (Low Power DDR). Наприклад, флагманські телефони зараз оснащують 8–16 ГБ оперативної пам’яті LPDDR5, що дає змогу тримати в фоні десятки застосунків і швидко перемикатися між ними. Ігрові консолі, такі як PlayStation 5 та Xbox Series X, використовують уніфіковану пам’ять GDDR6 — різновид DRAM, оптимізований для графіки.

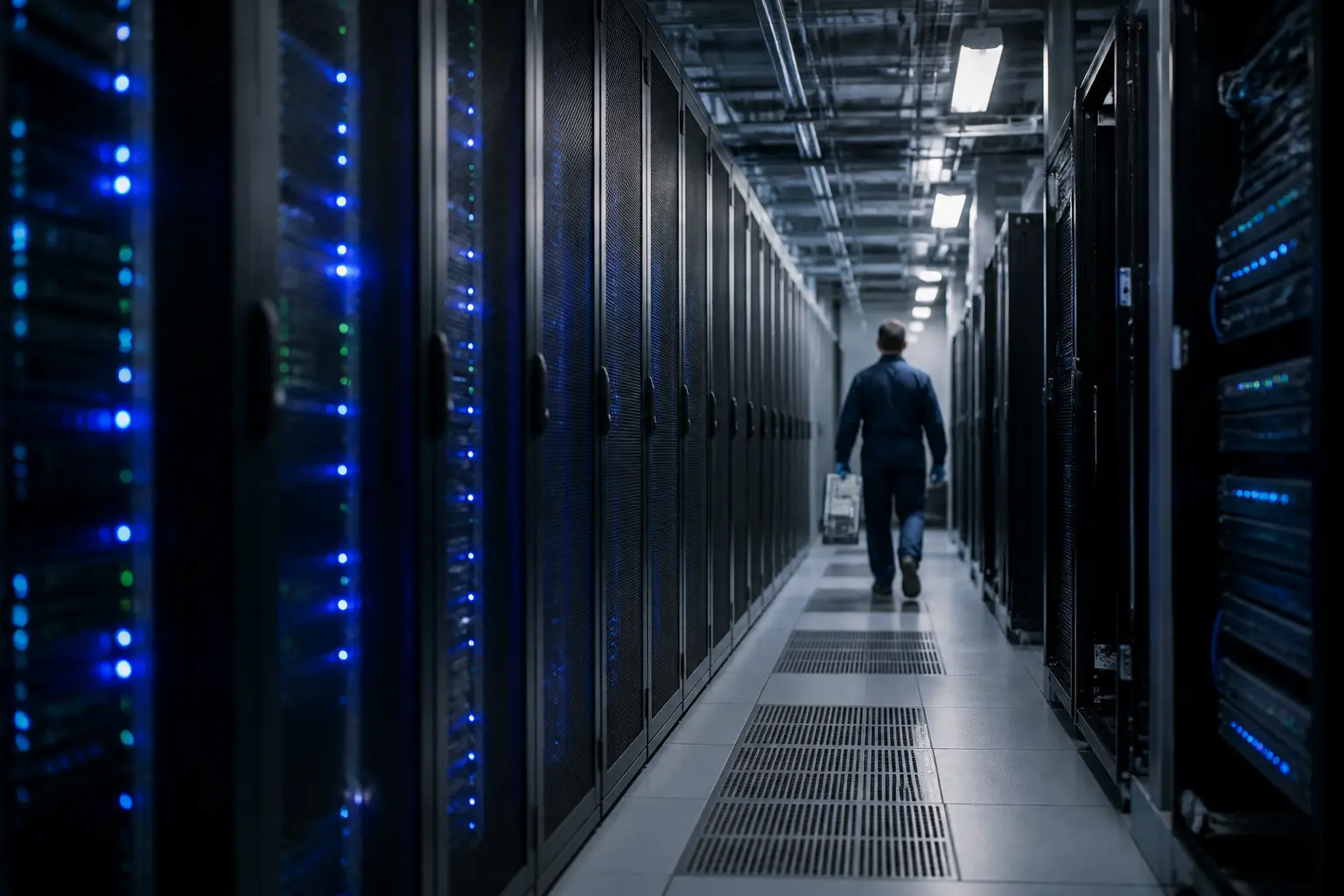

У серверних системах і дата-центрах обсяги DRAM вимірюються вже терабайтами. Там вона виконує роль надшвидкого кешу для баз даних, віртуальних машин і аналітичних платформ. Наприклад, у системах обробки великих даних (Big Data) часто використовують технологію in-memory computing, коли весь набір даних розміщується безпосередньо в DRAM для миттєвого аналізу.

Менш помітне, але не менш важливе застосування — вбудовані системи: автомобільна електроніка, промислові контролери, мережеве обладнання. У сучасних автомобілях DRAM обробляє дані з камер, радарів і лідарів для систем допомоги водієві. Тут критичні надійність і температурний діапазон, тому використовують спеціальні автомобільні чипи DRAM, сертифіковані за стандартами AEC-Q100.

Виробництво DRAM і глобальні ланцюги постачання

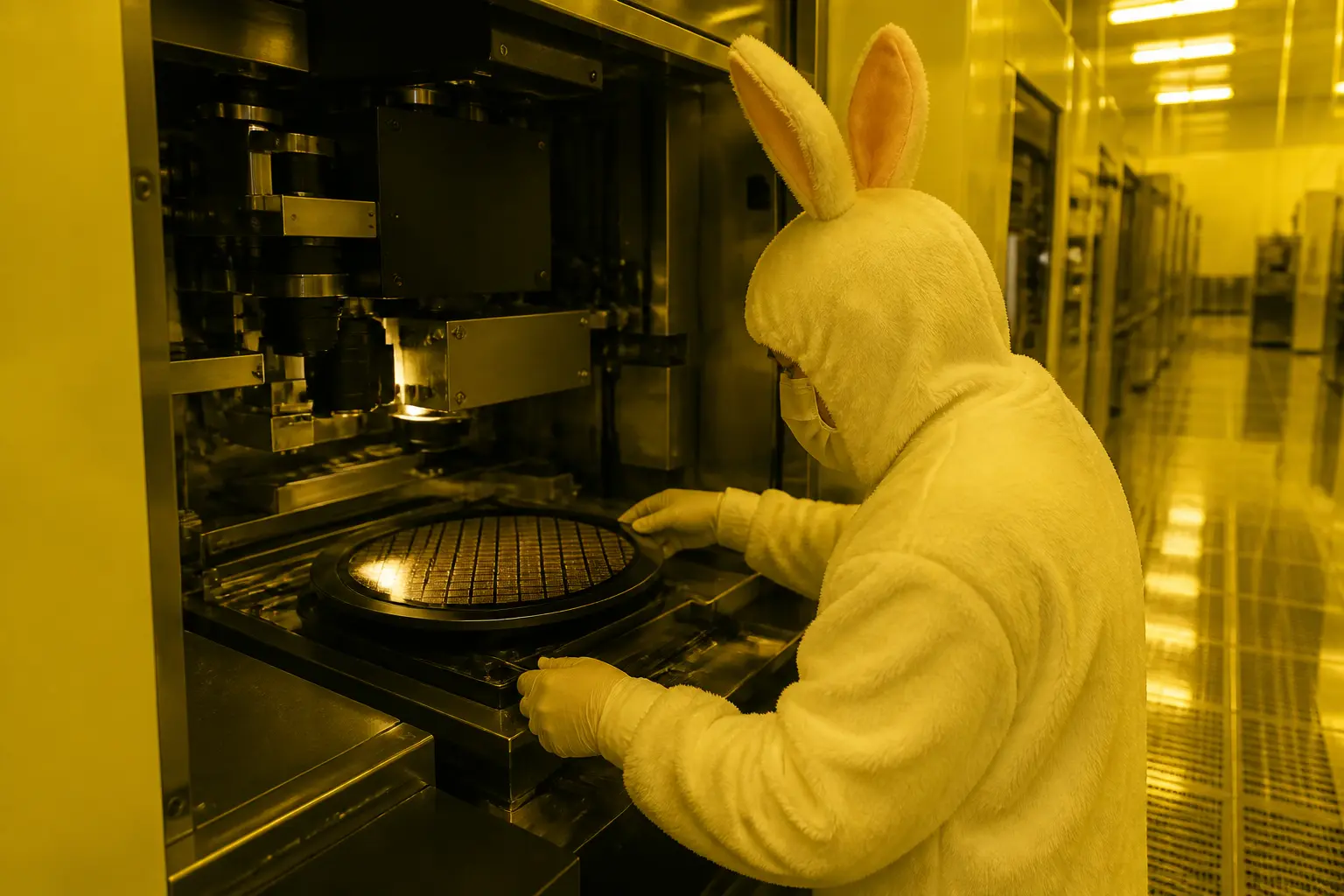

Виготовлення мікросхем DRAM — один із найскладніших виробничих процесів у світі. Він вимагає надчистих приміщень, фотолітографії з роздільною здатністю в кілька нанометрів і сотень технологічних операцій. Основні виробники — Samsung, SK hynix і Micron — разом контролюють понад 90% світового ринку DRAM. Ці компанії інвестують десятки мільярдів доларів у нові фабрики (fabs) і дослідження, щоб зменшувати техпроцес і збільшувати вихід придатних чипів.

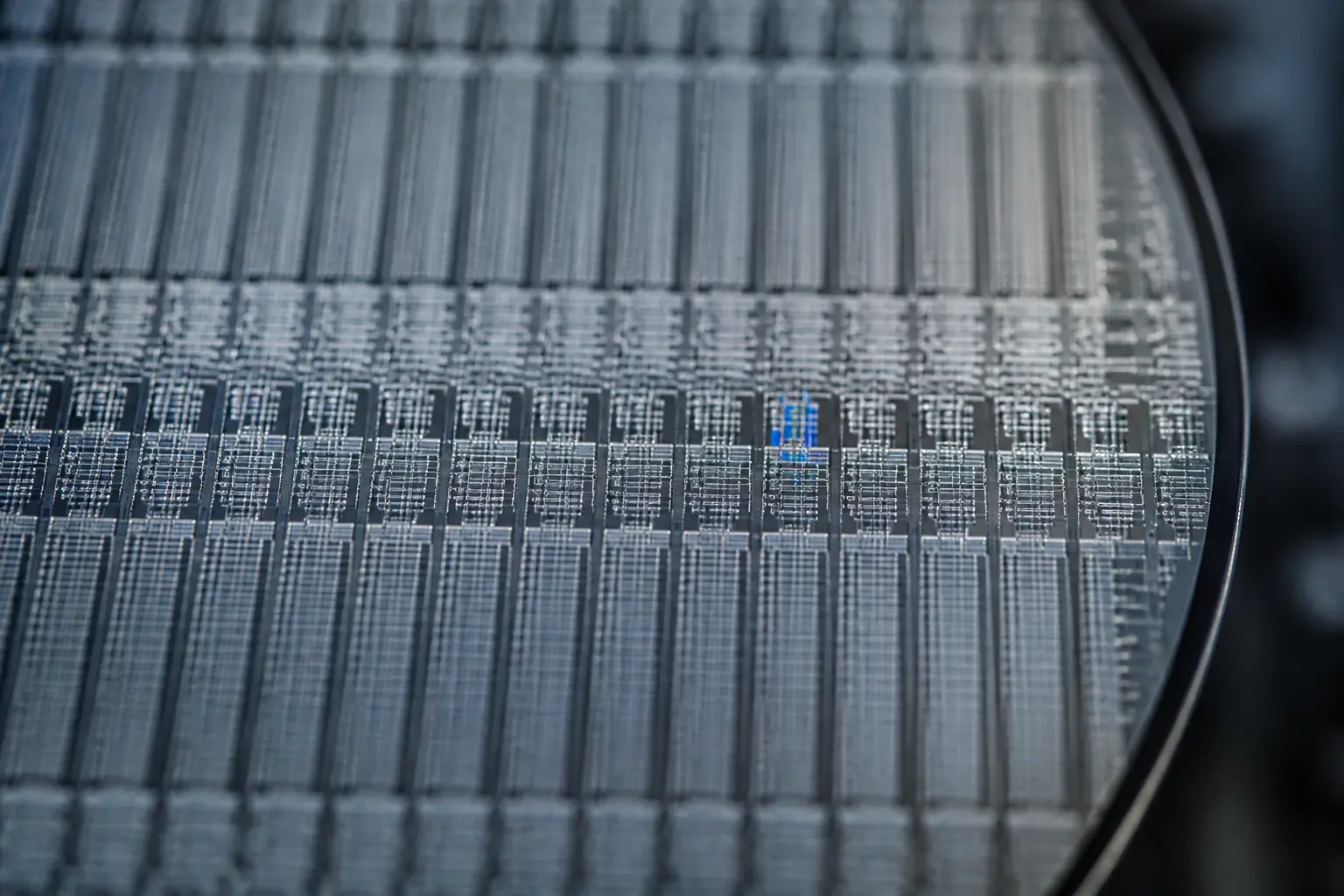

Ланцюги постачання DRAM мають глобальний характер і дуже чутливі до збоїв. Виробництво починається з отримання кремнієвих пластин, потім — фотолітографія, травлення, нанесення шарів, тестування та пакування чипів. Значна частина потужностей зосереджена в Південній Кореї, Тайвані та США. Будь-яка перерва — як-от пандемія, стихійне лихо чи геополітична напруженість — може спричинити дефіцит і зростання цін. Наприклад, у 2020–2021 роках світ відчув гострий брак чипів, що вдарило по автомобільній і споживчій електроніці.

Для кінцевого споживача це означає, що ціни на модулі пам’яті можуть помітно коливатися. Крім того, виробництво DRAM тісно пов’язане з іншими технологічними галузями: виробництвом літографічного обладнання (ASML), хімікатів, матеріалів для корпусування. Збій у будь-якій ланці позначається на всьому ланцюжку, тому виробники намагаються диверсифікувати постачальників і будувати резервні склади.

Як вибрати DRAM для свого комп’ютера

Якщо ви збираєте ПК або оновлюєте ноутбук, вибір оперативної пам’яті зводиться до кількох практичних критеріїв. Перш за все, переконайтеся, що тип пам’яті сумісний із материнською платою та процесором: DDR4 не підійде до слота DDR5, і навпаки. Далі зверніть увагу на обсяг. Для офісних завдань і веб-серфінгу достатньо 8 ГБ, для ігор і роботи з медіа — 16 ГБ, а для професійного відеомонтажу, 3D-моделювання чи віртуалізації може знадобитися 32 ГБ і більше.

Швидкість пам’яті (частота) і таймінги також впливають на продуктивність, але не так критично, як обсяг. Наприклад, комплект DDR4-3200 із низькими затримками CL16 дасть помітний приріст в іграх порівняно з базовою DDR4-2133. Однак якщо бюджет обмежений, краще взяти більший обсяг із трохи нижчою частотою, ніж навпаки. Для платформи AMD Ryzen швидша пам’ять часто дає більший ефект через особливості архітектури Infinity Fabric.

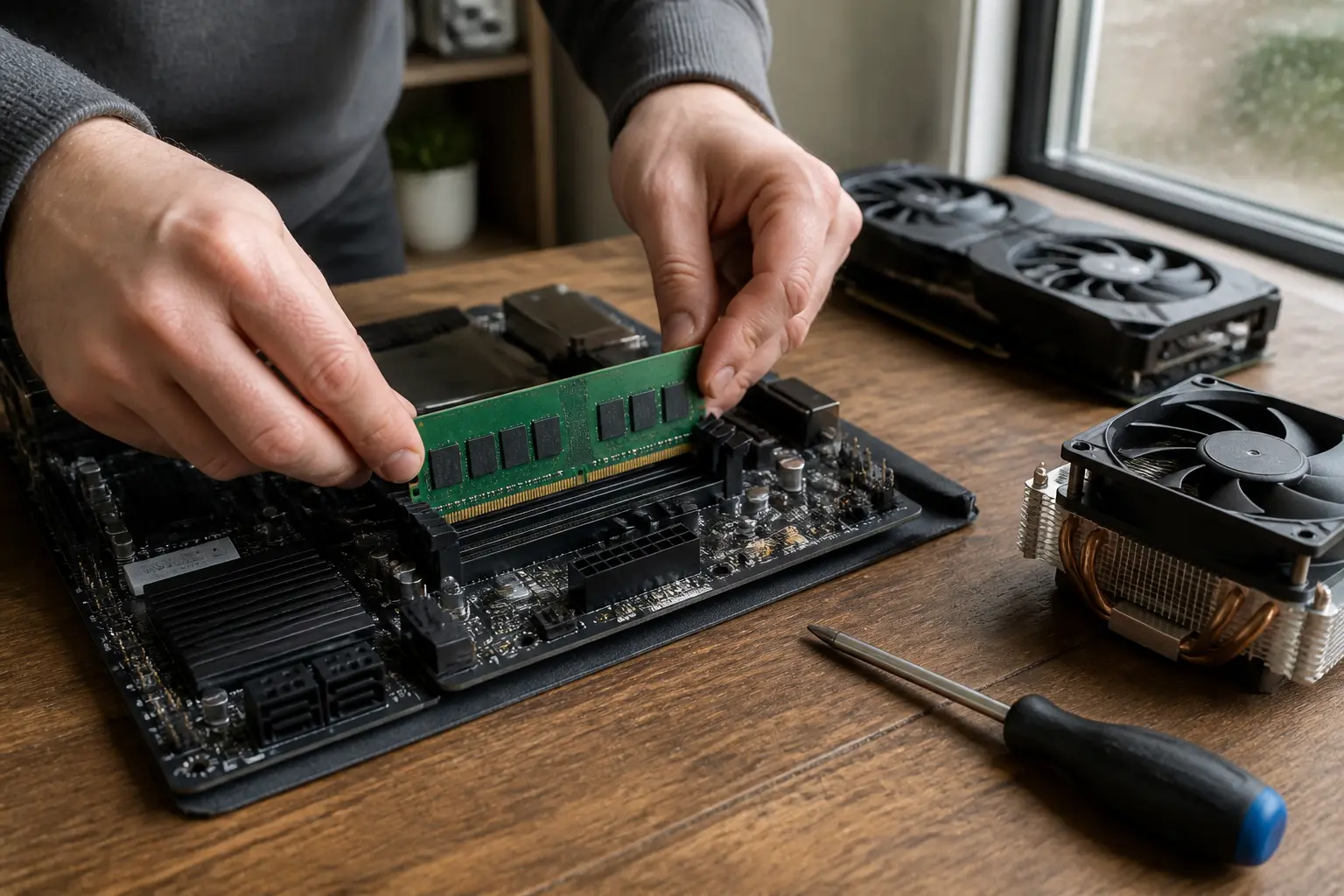

Не менш важливий форм-фактор: для настільних ПК використовують DIMM, для ноутбуків — компактніші SO-DIMM. Також перевірте підтримку XMP або EXPO профілів, які дають змогу одним натисканням у BIOS активувати заявлену швидкість. І нарешті, купуйте пам’ять комплектом із двох однакових модулів для двоканального режиму — це майже подвоює пропускну здатність і помітно прискорює роботу системи.

Поширені запитання про пам’ять DRAM

Чому DRAM називають динамічною?

Назва походить від необхідності постійно оновлювати (регенерувати) заряд у конденсаторах. На відміну від статичної пам’яті (SRAM), де дані зберігаються без додаткових дій, DRAM вимагає циклічного перезапису, щоб компенсувати витік заряду. Без цього інформація зникне за частки секунди.

Який термін служби у модулів DRAM?

Самі мікросхеми DRAM не мають механізму зносу, як у флеш-пам’яті, і теоретично можуть працювати необмежено довго за нормальних умов. На практиці термін служби обмежений іншими компонентами модуля — контактами, паяними з’єднаннями, друкованою платою. Типовий виробник дає гарантію від 3 до 10 років, але справна пам’ять часто переживає сам комп’ютер.

Чи можна змішувати модулі DRAM різних виробників?

Технічно можна, але результат не гарантований. Модулі одного стандарту (наприклад, DDR4) від різних виробників зазвичай працюють разом на базовій частоті JEDEC. Однак для стабільної роботи на високих швидкостях і в двоканальному режимі краще використовувати ідентичні модулі з одного комплекту. Різні таймінги, напруги та ранги можуть спричинити несумісність або зниження продуктивності.

Що буде, якщо встановити більше DRAM, ніж підтримує процесор?

Кожен процесор має фізичне обмеження на максимальний обсяг оперативної пам’яті, яку він може адресувати. Якщо встановити більше, система або не запуститься, або використає лише підтримуваний обсяг. Наприклад, процесор із лімітом 64 ГБ просто проігнорує все, що понад цю межу. Тому перед покупкою варто звіритися зі специфікаціями виробника.

Майбутнє DRAM і нові технології

Попри десятиліття розвитку, DRAM залишається основною оперативною пам’яттю, і найближчим часом це не зміниться. Однак виробники активно досліджують альтернативи, здатні подолати обмеження класичної архітектури. Одна з них — пам’ять із високою пропускною здатністю HBM (High Bandwidth Memory), яка використовує тривимірне укладання чипів і забезпечує величезну швидкість обміну даними. HBM вже застосовують у графічних прискорювачах і серверних процесорах.

Інший перспективний напрям — енергонезалежна пам’ять, така як MRAM (магніторезистивна) і ReRAM (резистивна), яка може поєднати швидкість DRAM зі здатністю зберігати дані без живлення. Проте поки що ці технології значно дорожчі й не можуть конкурувати за щільністю. У короткостроковій перспективі ми побачимо подальше масштабування DDR5, зниження енергоспоживання та збільшення ємності модулів. Наприклад, вже анонсовано модулі DDR5 об’ємом 128 ГБ, а в серверному сегменті — 512 ГБ і більше.

Для споживача це означає, що в найближчі роки продуктивність комп’ютерів продовжить зростати, а енергоефективність покращиться. Виробництво DRAM залишиться стратегічною галуззю, від якої залежить розвиток штучного інтелекту, хмарних обчислень і автономних систем. Розуміння базових принципів роботи цієї пам’яті допомагає усвідомлено обирати техніку та стежити за новинами напівпровідникової індустрії.
