Treemap для портфеля брендов: как показать группу и доли сегментов

Портфель из десятка брендов, несколько категорий товаров и разные доли в каждом сегменте — в таблице это выглядит как стена чисел, в которую никто не хочет вглядываться. Руководитель видит строки, но не видит структуру: где бизнес толстый, а где тонкий, какой бренд несет половину выручки, а какой существует лишь на слайде презентации. Именно для такой задачи существует treemap — древовидная карта, где каждый бренд и каждый сегмент занимают площадь, пропорциональную своему показателю. Одна картинка заменяет несколько слайдов со статистикой, если сделать ее правильно.

Что такое treemap брендов простыми словами

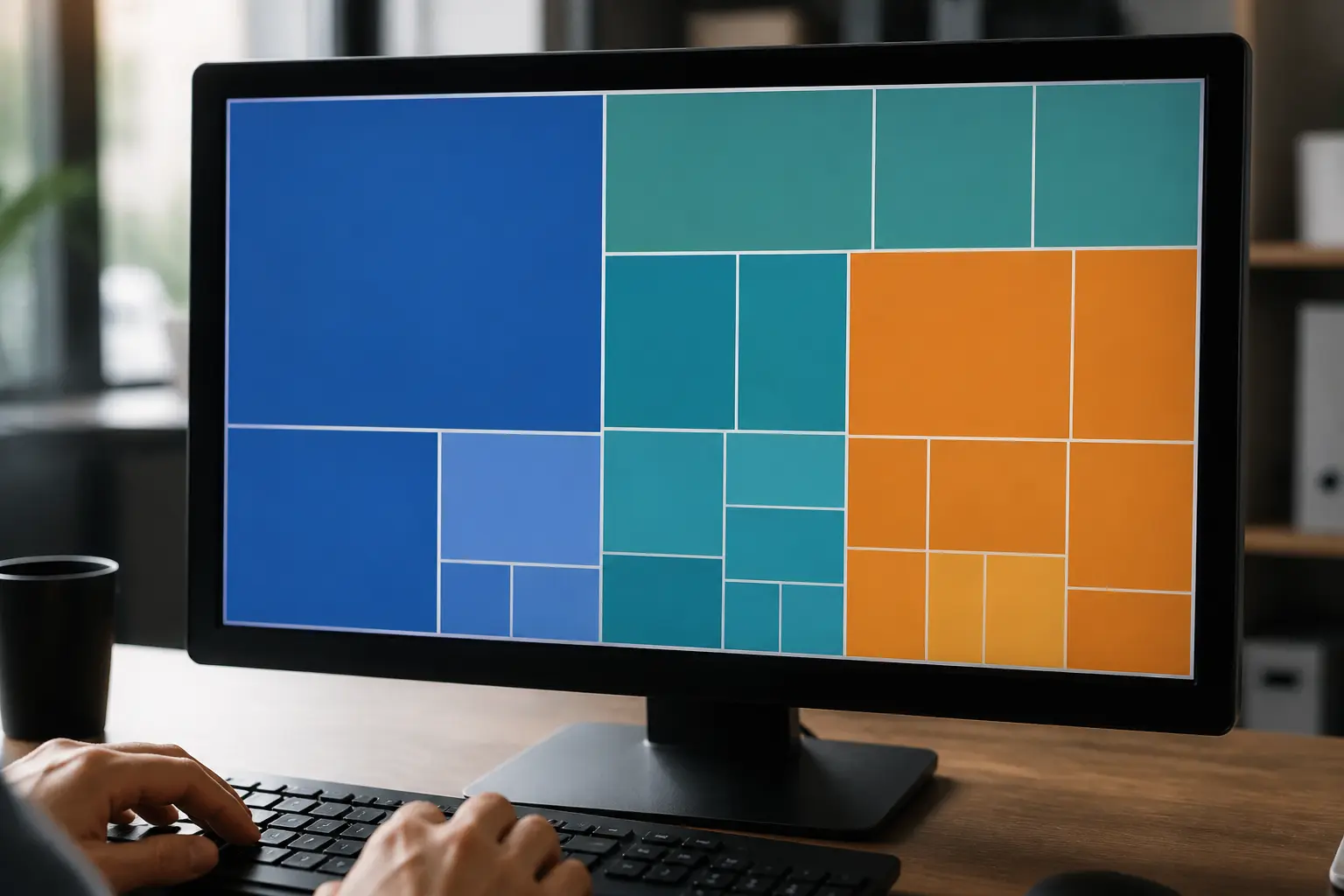

Treemap — это диаграмма, которая показывает иерархию через вложенные прямоугольники. Большой прямоугольник — это ваша группа компаний или весь портфель. Внутри него — прямоугольники категорий, а внутри категорий — отдельные бренды. Площадь каждого элемента соответствует числовому показателю: выручке, доле рынка, объему продаж в штуках или количеству клиентов. Цвет может кодировать второе измерение — например, рост или падение за год.

Если объяснять совсем просто: представьте чемодан, который вы пакуете. Категории — это отделения, бренды — вещи в них, а размер вещи — ее вес в бизнесе. Тот, кто глянул в открытый чемодан, сразу видит, что занимает больше всего места. Treemap делает то же самое с портфелем брендов: превращает сухую таблицу в карту, где соотношение долей читается за секунды.

Термин и метод предложил Бен Шнайдерман в начале 1990-х для визуализации структуры файлов на жестком диске. С тех пор формат перекочевал в финансы, маркетинг и аналитику, потому что хорошо работает везде, где есть вложенная структура и числовые значения. В рейтингах и инфографике treemap стал стандартным форматом для показа долей — от структуры мирового экспорта до портфелей медиахолдингов.

Чем treemap отличается от круговой диаграммы

Круговая диаграмма показывает доли одного целого, но не умеет показывать иерархию. Как только у вас появляется второй уровень — категории внутри группы — круговая диаграмма распадается на несколько отдельных «пирогов», которые читатель вынужден сравнивать между собой. Treemap держит всю структуру в одном поле: видно и общую долю категории, и раскладку брендов внутри нее.

Второе преимущество — вместимость. Круговая диаграмма теряет смысл после семи-восьми сегментов: мелкие доли сливаются в тонкие ломтики. На treemap комфортно размещается несколько десятков элементов, а мелкие бренды естественно собираются в один блок «другие», не разрушая композицию.

Когда treemap уместен, а когда нет

Древовидная карта отвечает на один конкретный вопрос: как большая часть делится на меньшие части. В контексте портфеля брендов этот вопрос звучит так: из чего состоит наша группа, какие сегменты доминируют и как распределены доли внутри каждого сегмента. Если ваш читатель задает именно его — treemap, вероятно, лучший выбор среди всех форматов.

Но есть ситуации, где формат работает против вас:

• Нужно показать динамику во времени. Treemap — это снимок на дату, а не история. Для трендов за несколько лет лучше подходят линейные графики или набор treemap для каждого периода.
• Важно точное сравнение близких значений. Человеческий глаз плохо сравнивает площади прямоугольников разной формы. Если разница между брендами 3–5%, читатель ее не заметит — здесь нужна столбиковая диаграмма или рейтинг по показателю в виде горизонтальных полос.
• В данных есть отрицательные значения или нули. Площадь не бывает отрицательной, поэтому убыточные сегменты treemap показать не может без дополнительных приемов.
• Иерархия неестественна. Если бренды не укладываются в четкие категории, искусственная группировка только запутает картину.

Практическое правило простое: treemap отвечает на вопрос «из чего это состоит», а не «как это меняется» и не «кто больше и насколько именно».

Какие данные нужны и как их подготовить

Качество treemap на девяносто процентов определяется качеством данных под ним. Минимальный набор выглядит так: иерархия (группа → категория → бренд), числовой показатель для площади и, по желанию, второй показатель для цвета. Но дьявол прячется в методологии данных — в том, как именно вы собрали и посчитали эти числа.

Источниками могут служить внутренние системы учета, исследования рынка, ритейл-аудиты или открытые данные — государственная статистика, таможенные базы, публичная отчетность компаний. Внешние источники стоит проверять на совместимость: разные агентства по-разному определяют границы категорий, и доля бренда в одном исследовании может не совпадать с долей в другом не из-за ошибки, а из-за другой методологии.

Перед построением пройдите такой чек-лист:

1. Определите единый показатель для площади. Выручка, продажи в штуках и доля рынка — три разные карты. Смешивать их в одной treemap нельзя.
2. Проверьте полноту. Сумма долей всех брендов в категории должна равняться доле категории, а сумма категорий — ста процентам портфеля. Если не сходится, ищите пропущенные бренды или двойной учет.
3. Унифицируйте период. Данные за разные кварталы для разных брендов исказят картину сильнее, чем любая ошибка оформления.
4. Решите судьбу мелких элементов. Бренды с долей меньше одного-двух процентов обычно объединяют в блок «другие» внутри категории.
5. Зафиксируйте источник и дату. Подпись «по данным ритейл-аудита, II квартал» спасает от недоразумений, когда цифры через полгода изменятся.

Как построить treemap шаг за шагом

Технически treemap для портфеля брендов строится за полчаса, если данные уже готовы. Основная работа — это решения о структуре, а не рисование.

Шаг 1. Соберите иерархию в плоскую таблицу

Самый удобный формат — таблица с тремя-четырьмя колонками: категория, бренд, значение показателя, дополнительный показатель для цвета. Каждая строка — один бренд. Никаких объединенных ячеек и промежуточных итогов внутри таблицы: инструменты визуализации такого не прощают.

Шаг 2. Выберите инструмент

Для большинства редакционных и маркетинговых задач достаточно того, что уже есть под рукой. В Excel и Google Sheets treemap встроен как стандартный тип диаграммы — хватит для статичной картинки в презентацию. Power BI и Tableau дают интерактивность: клик по категории разворачивает ее на полный экран, а наведение на бренд показывает точные числа. Для веб-публикаций используют библиотеки вроде D3.js или Highcharts, а дизайнеры предпочитают Datawrapper или Flourish, где treemap собирается без кода и сразу встраивается в материал.

Шаг 3. Настройте цвета и подписи

Базовая логика цвета: категории различаются оттенком, а внутри категории бренды получают близкие тона. Если цветом кодировать рост, берут двухцветную шкалу — например, от красного (падение) до зеленого (рост) с нейтральной серединой. Подписи оставляют только для тех блоков, куда они реально помещаются; остальное показывают в подсказке при наведении.

Шаг 4. Проверьте читабельность

Покажите готовую карту человеку, который не видел исходных данных, и задайте два вопроса: какой сегмент самый большой и какой бренд доминирует внутри него. Если ответ приходит за пять секунд — treemap работает. Если человек начинает искать легенду, упрощайте структуру.

Как оформить рейтинг по показателю внутри treemap

Treemap сам по себе не является рейтингом: прямоугольники размещаются по алгоритму укладки, а не по местам. Если ваша задача — показать именно рейтинг брендов по показателю, есть два рабочих приема.

Первый — сортировка блоков по убыванию внутри каждой категории. Самый большой бренд оказывается в верхнем левом углу своего сегмента, и порядок чтения становится предсказуемым: слева направо, сверху вниз. Большинство инструментов делают это автоматически, но стоит проверить настройки.

Второй прием — сочетание форматов. Рядом с treemap ставят компактный горизонтальный бар-чарт с топ-10 брендов портфеля. Карта отвечает за структуру и доли сегментов, рейтинг — за точные места и разницу между лидерами. Такой дуэт регулярно встречается в аналитических обзорах рынков, и не случайно: он закрывает оба типа вопросов читателя.

Отдельный нюанс — мелкие блоки. Если бренд занимает 0,4% портфеля, его прямоугольник превращается в полоску без подписи. Не пытайтесь «вытянуть» его искусственно: это разрушает пропорции, ради которых treemap и существует. Вместо этого мелкие бренды упоминают в тексте рядом или выносят в дополнительный список.

Типичные ошибки, которые искажают карту

Большинство плохих treemap страдают не от сложности темы, а от нескольких повторяющихся ошибок. Вот те, что встречаются чаще всего:

• Смешивание показателей. Часть блоков посчитана по выручке, часть — по штукам, и карта выглядит убедительно, хотя не означает ничего.
• Слишком глубокая иерархия. Четыре уровня вложенности (группа → дивизион → категория → бренд) превращают карту в мозаику, где ничего не найти. Два, максимум три уровня — рабочий предел.
• Радужная палитра. Десять несвязанных цветов скрывают структуру вместо того, чтобы ее показывать. Категории должны различаться системно.
• Отсутствие чисел. Площадь показывает порядок величины, но не точное значение. Без подписей процентов читатель остается с впечатлением вместо данных.
• Сравнение двух treemap рядом. Разные размеры полотна и разная укладка блоков делают такое сравнение почти бесполезным. Для двух периодов лучше показать изменение долей одним графиком.

Отдельно стоит сказать о честности масштаба. Если общий размер портфеля между двумя годами изменился вдвое, а обе карты нарисованы на одинаковом полотне, читатель увидит перераспределение долей, но не увидит роста. Об этом надо сказать в подписи или показать отдельно.

Примеры: как это выглядит на практике

Классический сценарий — производитель товаров повседневного спроса с портфелем из 15 брендов в четырех категориях: напитки, снеки, молочные продукты, заморозка. Treemap сразу показывает, что напитки дают 46% выручки, а внутри категории один бренд держит более половины сегмента. Это сигнал риска: падение одного бренда ударит по всей группе. В таблице этот вывод пришлось бы собирать вручную, на карте он виден сразу.

Второй пример — медиахолдинг. Категории — это платформы (видео, подкасты, сайты, печать), бренды — отдельные издания, показатель — аудитория в месяц, цвет — изменение аудитории за год. Руководство видит не только структуру, но и температуру портфеля: какие сегменты греются, а какие остывают.

Третий сценарий — внешняя аналитика. Агентство строит treemap рынка по открытым данным и показывает доли всех игроков, включая конкурентов. Здесь критически важны две вещи: четкий источник данных в подписи и одинаковая методология для всех участников. Без этого рейтинг превращается в рекламу.

Готовые форматы инфографики для публикации

Если treemap станет регулярным форматом — ежеквартальный обзор портфеля, ежегодный рейтинг сегментов — имеет смысл один раз собрать шаблон и дальше лишь обновлять данные. В шаблон стоит заложить несколько элементов.

Такой набор закрывает потребности разных читателей: тот, кто смотрит по диагонали, заберет карточки с цифрами; тот, кто изучает, заглянет в методологию. И шаблон дисциплинирует саму команду: ежеквартально приходится отвечать на одни и те же вопросы в одинаковой структуре, что делает рейтинги сравнимыми между периодами.

Краткий чек-лист перед публикацией

Финальная проверка занимает десять минут и спасает от большинства конфузов. Сумма долей сходится к ста процентам, один показатель для площади указан в подписи, источник и период данных стоят на самой картинке, мелкие бренды собраны в «другие», цвета системны, а человек со стороны за пять секунд называет самый большой сегмент. Если хоть один пункт падает — карту еще рано публиковать. Treemap ценен именно тем, что говорит за мгновение; поэтому единственная непростительная ошибка — заставить читателя думать дольше, чем он думал бы над таблицей.
