Що таке літографія: просте пояснення терміна з прикладами з виробництва та технологій

Уявіть, що вам потрібно нанести на гладку поверхню малюнок, який потім можна відтворити сотні разів без втрати якості. Або створити на крихітному шматочку кремнію мільярди транзисторів, кожен у десятки разів тонший за людську волосину. В обох випадках відповіддю буде літографія — технологія, яка поєднує точність, хімію та фізику для перенесення зображень або структур на поверхню. І хоча принцип з’явився понад два століття тому, саме завдяки літографії сьогодні працюють комп’ютери, смартфони та медичне обладнання. Дізнатися більше про те, як різні галузі та виробництво використовують цю технологію, можна з окремих оглядів.

У цій статті ми розберемо, що таке літографія простими словами, як вона працює в різних галузях, які факти варто знати, і наведемо конкретні приклади з виробничих ланцюгів постачання.

Літографія що це: основне визначення

Термін «літографія» походить від грецьких слів lithos (камінь) і grapho (пишу). У найширшому розумінні це метод формування зображення або рельєфу на поверхні за допомогою фізико-хімічних процесів, які дозволяють вибірково змінювати властивості матеріалу. Ключова ідея — створити на поверхні ділянки з різною здатністю приймати чи відштовхувати фарбу, світло або травильний розчин.

Важливо не плутати літографію як вид мистецтва та літографію як виробничу технологію. У першому випадку йдеться про ручне створення відбитків із каменю або металевої пластини, у другому — про високоточний процес, що лежить в основі мікроелектроніки. Спільним залишається принцип вибіркового модифікування поверхні та перенесення зображення.

Літографія простими словами: як це працює

Щоб зрозуміти літографію, достатньо уявити трафарет, який захищає одні ділянки поверхні та відкриває інші для впливу. Але замість механічного трафарету тут використовують хімічні реакції або світло. Розглянемо два найпоширеніші варіанти.

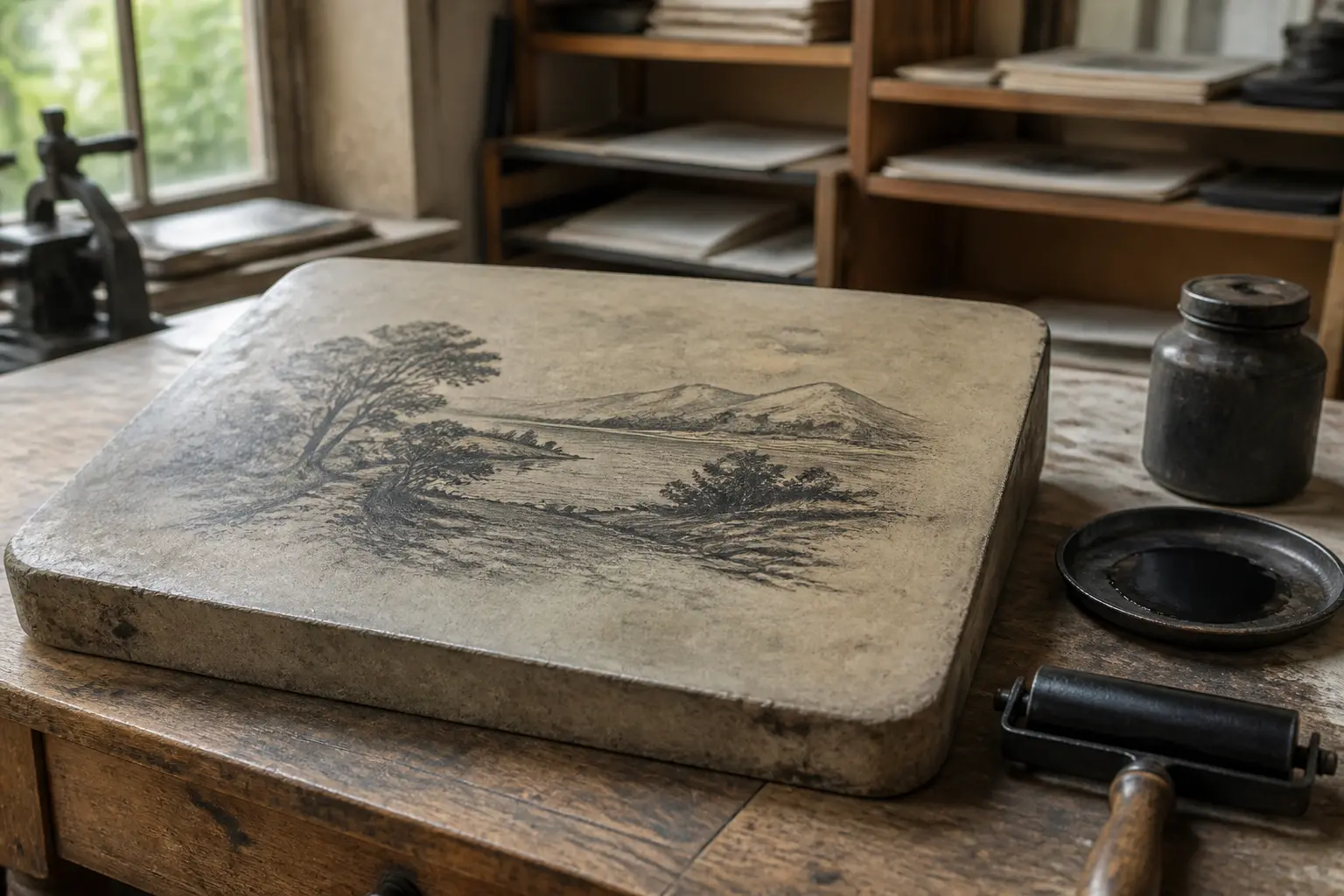

Класична літографія на камені

Цей метод винайшов Алоїз Зенефельдер у 1796 році. Він помітив, що жир і вода не змішуються, і використав це для друку. Ось спрощена послідовність:

• На гладкий вапняковий камінь наносять малюнок жирною речовиною — спеціальним літографським олівцем або тушшю.
• Камінь обробляють слабким розчином кислоти та гуміарабіку. Кислота трохи протравлює чисті ділянки, роблячи їх гідрофільними (такими, що притягують воду), а жирний малюнок закріплюється і стає гідрофобним (відштовхує воду).
• Перед друком камінь зволожують: вода залишається лише на чистих місцях, а жирний малюнок її відштовхує.
• Накочують жирну фарбу — вона прилипає тільки до малюнка, бо вологі ділянки її не приймають.
• Зображення переносять на папір під тиском.

Таким чином, літографія дозволяє отримати тираж якісних відбитків із одного каменю без різьблення чи гравірування. Саме ця простота зробила її революцією у книгодрукуванні та мистецтві XIX століття.

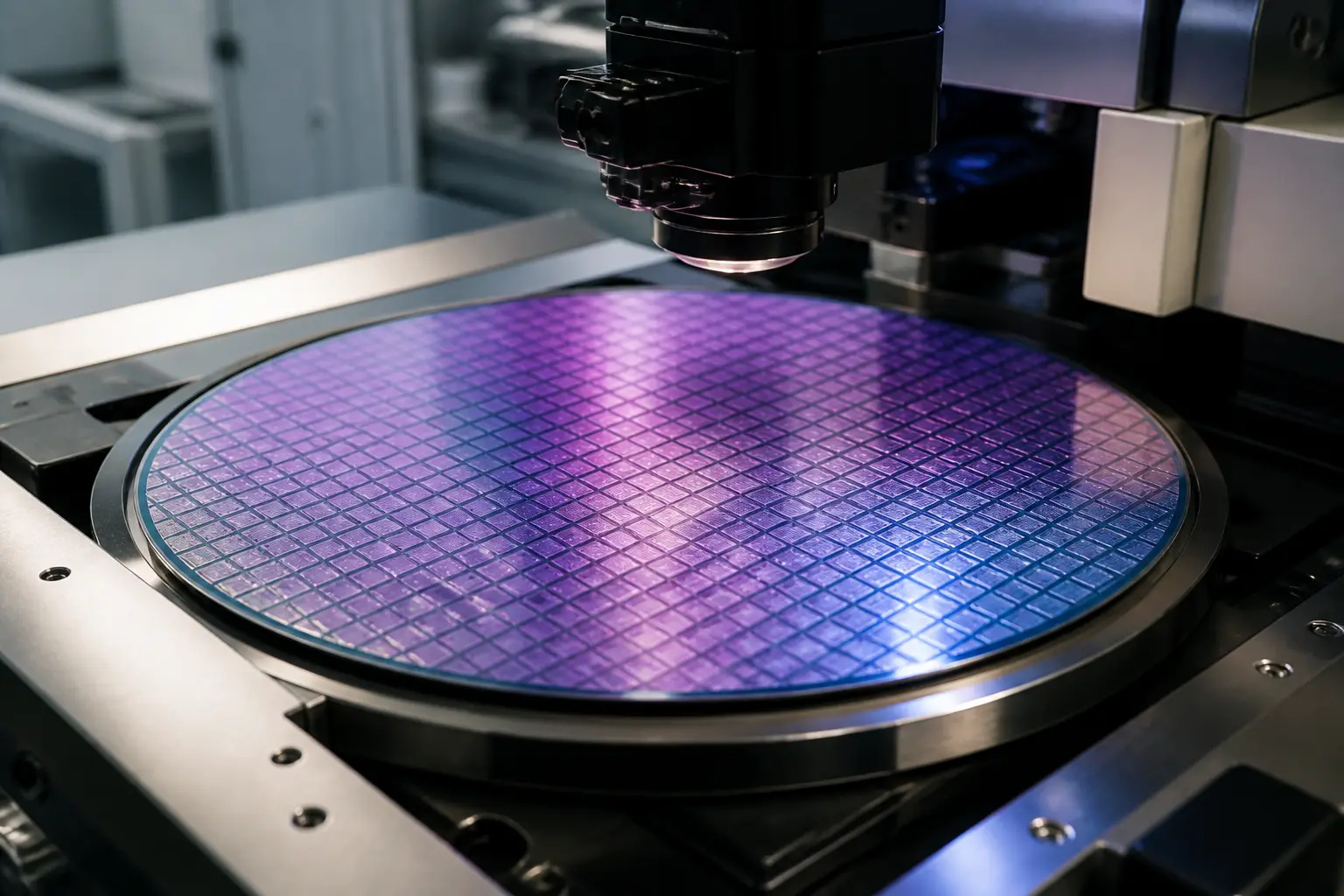

Фотолітографія в мікроелектроніці

Сучасна літографія у виробництві мікросхем працює за схожою логікою, але замість каменю та фарби використовують кремнієву пластину, світлочутливий матеріал (фоторезист) і світло. Спрощено процес виглядає так:

1. На кремнієву пластину наносять тонкий шар фоторезисту — полімеру, який змінює свої властивості під дією світла.
2. Через маску (фотошаблон) із потрібним малюнком на пластину проектують ультрафіолетове світло. Маска пропускає світло лише в певних місцях.
3. Освітлені ділянки фоторезисту стають розчинними (або навпаки — нерозчинними, залежно від типу резисту) у спеціальному проявнику.
4. Після проявлення на пластині залишається рельєфний малюнок із фоторезисту — своєрідний хімічний трафарет.
5. Через цей трафарет проводять травлення (видалення) відкритих ділянок кремнію або напилення нового матеріалу.
6. Залишки фоторезисту видаляють, і на пластині залишається потрібна структура.

У реальному виробництві цей цикл повторюють десятки разів, формуючи шари транзисторів, з’єднань та ізоляції. Саме так створюють сучасні процесори, пам’ять та інші чіпи. Зокрема, за схожою технологією виготовляють і пам'ять DRAM, де точність літографії визначає щільність комірок.

Літографія факти: ключові особливості та обмеження

Літографія — це не просто «друк» на кремнії, а складний комплекс технологій, де кожен параметр впливає на кінцевий результат. Ось кілька важливих фактів, які допомагають зрозуміти її роль у виробництві.

• Роздільна здатність визначає все. Мінімальний розмір елемента, який можна відтворити, залежить від довжини хвилі світла. Саме тому виробники переходять на все коротші хвилі — від ультрафіолету до екстремального ультрафіолету (EUV) з довжиною хвилі 13,5 нм.
• Фоторезист — витратний, але критичний матеріал. Від його чутливості, контрастності та стійкості до травлення залежить точність перенесення малюнка. Помилка на цьому етапі призводить до браку всієї партії пластин.
• Суміщення шарів. У сучасних чіпах понад 80 шарів, і кожен наступний має збігатися з попереднім із точністю до нанометрів. Відхилення навіть на кілька атомних шарів може порушити роботу транзистора.
• Вартість обладнання надзвичайно висока. Установка EUV-літографії коштує сотні мільйонів доларів, а її обслуговування потребує надчистих приміщень і стабільного енергопостачання. Це одна з причин, чому виробництво передових чіпів сконцентроване в кількох компаніях світу.

Окремо варто згадати, що літографія в мікроелектроніці — це не лише фотолітографія. Існують також електронно-променева, іонно-променева та нанодрукова літографія, які використовують для дослідницьких цілей або виготовлення фотошаблонів. Проте в масовому виробництві домінує оптична літографія через її продуктивність.

Літографія приклади: від поліграфії до напівпровідників

Щоб краще зрозуміти значення літографії, розглянемо конкретні приклади її застосування в різних галузях.

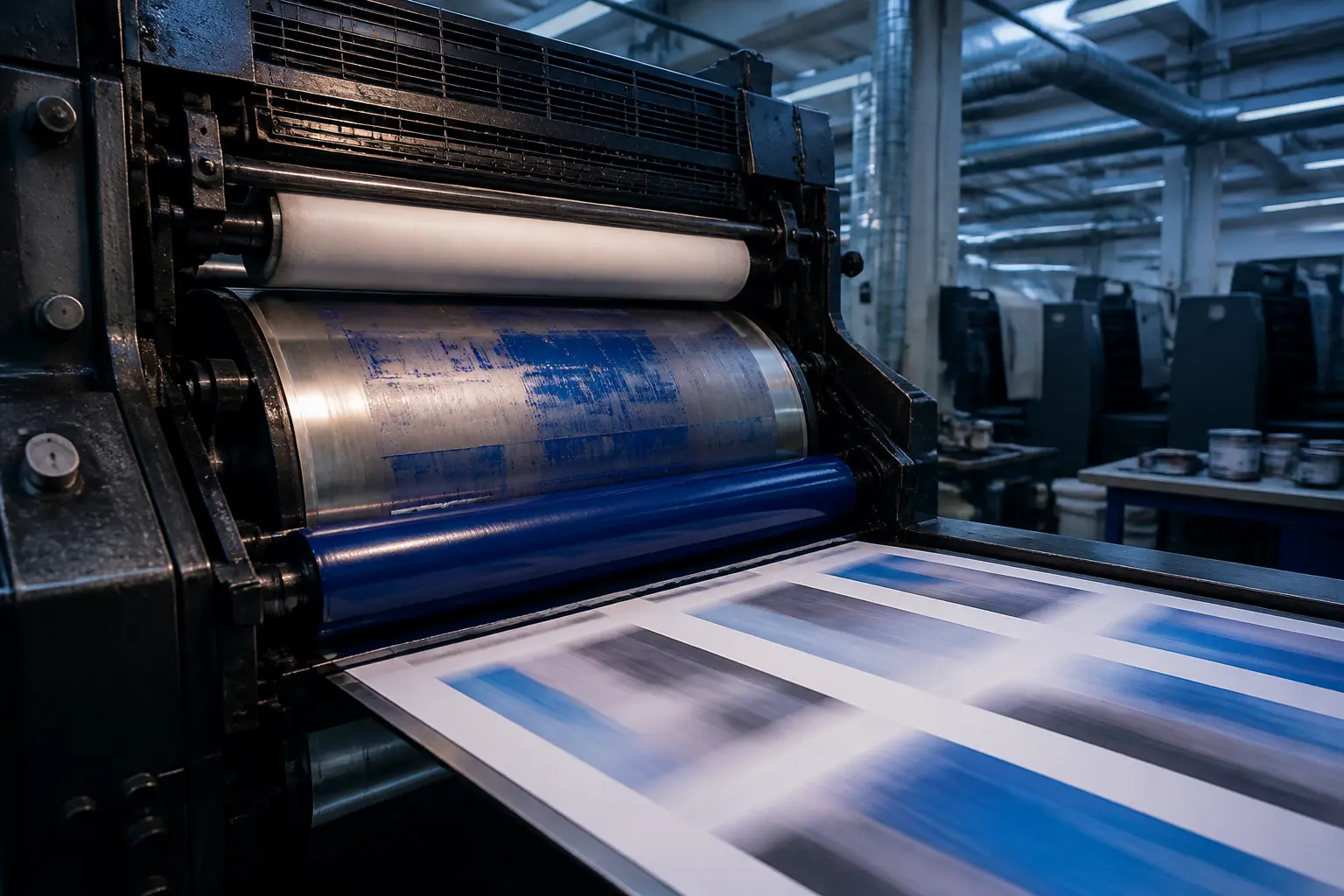

Офсетний друк

Сучасний офсетний друк — прямий нащадок класичної літографії. Тут використовують тонкі металеві пластини (зазвичай алюмінієві), на які фотографічним способом наносять друкувальні та пробільні елементи. Принцип той самий: жирна фарба прилипає лише до друкувальних ділянок, а зволожені пробільні її відштовхують. З пластини зображення переноситься на гумовий циліндр, а з нього — на папір. Це дозволяє друкувати журнали, газети, упаковку та книги величезними тиражами з високою швидкістю.

Виробництво друкованих плат

Друковані плати, які є в кожному електронному пристрої, виготовляють із застосуванням фотолітографії. На фольгований склотекстоліт наносять фоторезист, експонують через маску з малюнком доріжок, проявляють і травлять незахищену мідь. Після видалення резисту залишаються точні провідники, які з’єднують компоненти. Точність тут вимірюється мікронами, але сам процес принципово схожий на виготовлення мікросхем.

Мікроелектромеханічні системи (MEMS)

Літографія дозволяє створювати не тільки електронні схеми, а й крихітні механічні структури — акселерометри в смартфонах, гіроскопи, мікрофони, датчики тиску. Тут використовують спеціальні техніки об’ємного та поверхневого мікрооброблення, де літографія формує тривимірні рельєфи в кремнії. Наприклад, для створення мікроскопічної мембрани датчика тиску спочатку літографією задають її контур, потім витравлюють порожнину під нею, а далі напилюють тонкий шар кремнію.

Нанодрукова літографія

Це відносно новий метод, який нагадує штампування. На твердій матриці (штампі) створюють нанорельєф, потім його притискають до полімерного шару на підкладці, формуючи зворотний малюнок. Після затвердіння полімеру штамп знімають і отримують структуру з роздільною здатністю до кількох нанометрів. Такий підхід дешевший за EUV-літографію і використовується для виробництва деяких типів пам’яті, оптичних елементів та біосенсорів.

Літографія як працює в ланцюгах постачання

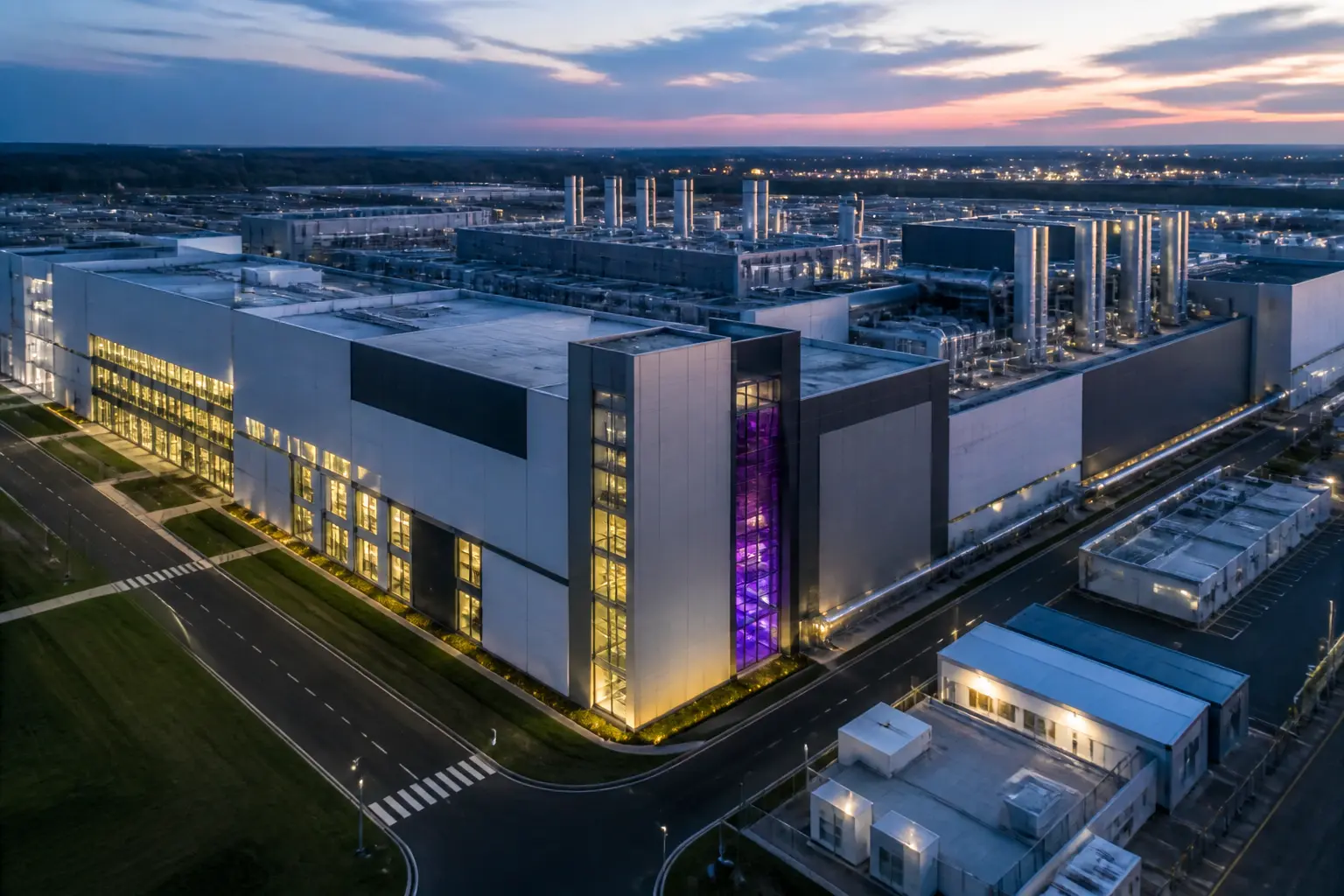

Щоб оцінити масштаб впливу літографії на сучасне виробництво, достатньо простежити шлях звичайного смартфона. Його центральний процесор виготовляють на фабриці, де літографічні установки займають цілі поверхи. Кремнієві пластини проходять сотні операцій літографії, травлення, напилення та контролю. Готові чіпи тестують, розрізають, корпусують і відправляють на складальний завод. Але це лише одна ланка.

Сама літографічна установка — продукт складного ланцюга постачання. Джерела світла, оптичні системи, фотошаблони, резисти, гази для травлення — усе це виробляють спеціалізовані компанії в різних країнах. Наприклад, лазери для EUV-літографії створюють у Німеччині, дзеркала — у Японії, а самі установки збирають у Нідерландах. Збій у будь-якій ланці може зупинити випуск чіпів, що ми спостерігали під час нещодавньої глобальної кризи напівпровідників.

У поліграфії ланцюги постачання простіші, але теж залежні від літографії. Офсетні пластини, фарби, зволожувальні розчини — усе це витратні матеріали, які потребують точного налаштування під конкретну друкарську машину. Зміна постачальника пластин може вимагати корекції хімічних режимів, інакше якість друку впаде.

Галузі та виробництво: де ще застосовують літографію

Окрім мікроелектроніки та поліграфії, літографічні методи використовують у багатьох інших сферах. Ось кілька прикладів:

• Оптика. Дифракційні решітки, мікролінзи, антивідблискові покриття — усе це формується літографічним травленням або нанодруком.
• Біотехнології. Лабораторії-на-чіпі (lab-on-a-chip) містять мікроканали та реакційні камери, виготовлені літографією. Це дозволяє проводити аналізи крові чи ДНК на мініатюрному пристрої.
• Сонячна енергетика. Текстурування поверхні сонячних елементів для зменшення відбиття світла часто виконують літографічними методами.
• Виробництво дисплеїв. Тонкоплівкові транзистори для OLED-екранів формують із використанням фотолітографії.

У кожному випадку літографія забезпечує ту саму перевагу — можливість створювати точні, відтворювані структури на поверхні з високою продуктивністю.

Літографія значення для сучасних технологій

Значення літографії виходить далеко за межі виробничих цехів. Саме вона визначає темп розвитку електроніки, відомий як закон Мура. Кожне нове покоління літографічного обладнання дозволяє зменшувати транзистори, підвищувати їхню швидкодію та знижувати енергоспоживання. Без EUV-літографії неможливі були б сучасні 5-нм та 3-нм чипи, які стоять у флагманських смартфонах і серверах для штучного інтелекту.

Але є й зворотний бік: висока вартість і технологічна складність створюють бар’єр для входу в галузь. Лише кілька компаній у світі володіють передовими літографічними технологіями, що робить глобальні ланцюги постачання вразливими до геополітичних ризиків.

Для звичайного споживача літографія залишається невидимою, але її результати — у кожному гаджеті, автомобілі, медичному приладі. Розуміння цього процесу допомагає усвідомити, чому новітні чіпи такі дорогі та чому їхнє виробництво не можна швидко перенести в іншу країну.

Поширені запитання про літографію

Чим літографія відрізняється від гравюри?

У гравюрі малюнок вирізають або витравлюють у заглибленні, тоді як у літографії він лежить на поверхні каменя чи пластини. Літографія не потребує механічного різьблення, що робить її швидшою та дешевшою для тиражування.

Чи використовують літографію в 3D-друці?

Прямо — ні, але деякі технології 3D-друку (наприклад, стереолітографія) названі за аналогією, оскільки використовують світло для пошарового затвердіння полімеру. Принцип вибіркового впливу світла на матеріал спільний, але це інший процес.

Яка різниця між літографією та фотолітографією?

Фотолітографія — це різновид літографії, де для перенесення малюнка використовують світлочутливі матеріали. У класичній літографії застосовують жирові речовини та хімічну обробку каменю. У технічному контексті терміни часто взаємозамінні, але фотолітографія точніше описує процес у мікроелектроніці.

Чому EUV-літографія така складна?

Екстремальний ультрафіолет поглинається майже всіма матеріалами, тому замість лінз використовують дзеркала з багатошаровим покриттям. Джерело світла — це плазма, отримана випаровуванням крапель олова лазером. Усе це потребує вакууму та надзвичайно точного контролю, що робить установки унікальними за складністю.

Практичне значення літографії: що варто запам’ятати

Літографія — це не просто технічний термін, а фундаментальний процес, який визначає можливості цілих галузей. Якщо ви працюєте в поліграфії, розуміння літографії допоможе правильно вибирати витратні матеріали та контролювати якість друку. У мікроелектроніці це ключ до усвідомлення обмежень техпроцесу та критеріїв вибору чіпів для конкретних завдань. А для всіх інших — це нагадування про те, скільки високих технологій стоїть за звичними речами.

Кілька практичних висновків:

• Літографія — це метод вибіркового модифікування поверхні, який використовують від друку картин до виробництва процесорів.
• У мікроелектроніці літографія визначає розмір транзисторів, а отже, продуктивність і енергоефективність чіпів.
• Вартість і складність літографічного обладнання безпосередньо впливають на глобальні ланцюги постачання електроніки.
• Існують різні види літографії (оптична, електронно-променева, нанодрукова), кожен зі своїми перевагами та обмеженнями.

Сподіваємося, це пояснення допомогло вам скласти цілісне уявлення про літографію та її роль у сучасному світі.
