Що таке залізничне машинобудування: просте пояснення з прикладами

Залізничне машинобудування створює локомотиви, вагони та обладнання, необхідне для перевезення пасажирів і вантажів. Наприклад, доставка зерна від елеватора до порту потребує вагонів відповідного типу, тяги й узгодженої роботи інфраструктури. Кількість вагонів і строк перевезення залежать від обсягу вантажу, маршруту та організації руху.

Залізничне машинобудування — це не просто «будівництво поїздів». Це складна система проєктування, виробництва, випробувань та обслуговування всього, що рухається залізницею або забезпечує цей рух. Щоб зрозуміти його суть, достатньо поглянути на звичайний вантажний поїзд: локомотив, вагони, колію під ними, дроти над ними та диспетчерський пульт, який усім керує. Кожен елемент — це окремий напрям машинобудування зі своїми заводами, технологіями та фахівцями.

Що таке залізничне машинобудування: просте пояснення з прикладами

Якщо пояснювати термін простими словами, залізничне машинобудування — це галузь промисловості, яка займається створенням механічних, електричних та електронних систем для залізничного транспорту. Сюди входять локомотиви, вагони, моторвагонний рухомий склад (електрички, дизель-поїзди), колійна техніка, пристрої сигналізації та зв’язку, а також обладнання для ремонту й обслуговування.

Наприклад, коли ви бачите новий швидкісний поїзд «Інтерсіті», за його появою стоїть робота сотень інженерів-машинобудівників. Вони розрахували аеродинаміку кузова, підібрали потужність тягових двигунів, спроєктували візки, які плавно проходять криві, і розробили гальмівну систему з характеристиками, розрахованими для цього поїзда. Усе це — залізничне машинобудування в дії. ERA пояснює, що гальмівні криві ETCS розраховують за характеристиками гальмування поїзда та колії попереду; універсального часу зупинки для всіх поїздів немає.

Важливо не плутати його із загальним транспортним машинобудуванням. Останнє охоплює автомобілі, літаки, судна, тоді як залізничне машинобудування зосереджене виключно на рейковому транспорті. Ця спеціалізація породжує унікальні вимоги: величезні навантаження на вісь (до 25 тонн і більше), робота в складних кліматичних умовах, жорсткі норми безпеки та сумісність із колією різної ширини.

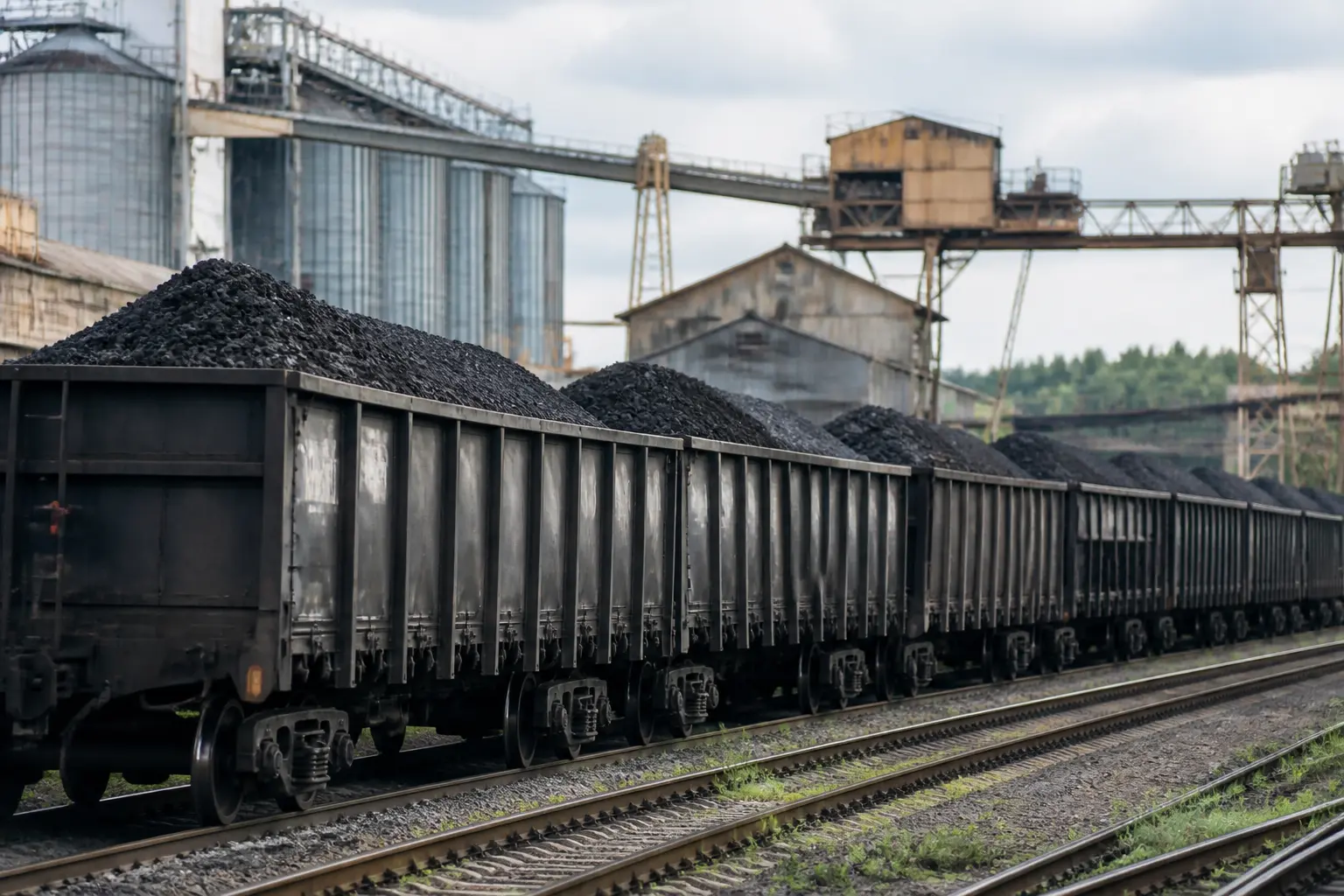

Ще один наочний приклад — звичайний піввагон для перевезення вугілля. Його конструкція здається простою: металевий кузов на двох візках. Але інженери повинні врахувати десятки факторів: рівномірний розподіл навантаження, стійкість до ударів при завантаженні, захист від корозії, сумісність із вагоноперекидачами. Помилка в розрахунках може призвести до сходження з рейок або руйнування вагона під час руху.

Пасажирський, вантажний та інфраструктурний сектори

Продукцію галузі зручно розглядати за призначенням: для пасажирських перевезень, вантажних перевезень та утримання інфраструктури. Пасажири користуються транспортною послугою, а покупцями рухомого складу зазвичай виступають перевізники, власники парку або інші організації.

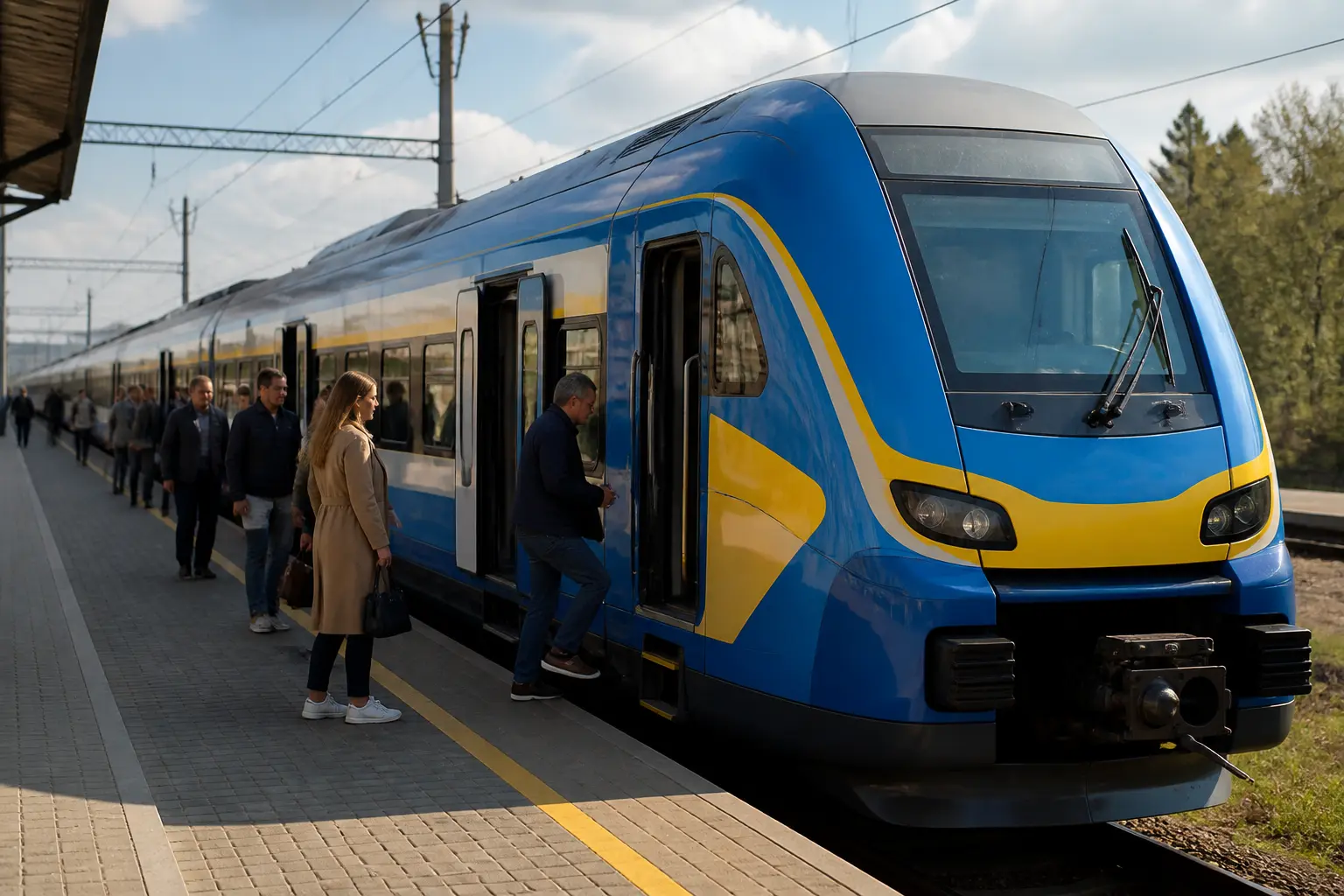

Пасажирський сектор

Пасажирський сектор орієнтований на комфорт, безпеку та швидкість. Тут створюють:

• Пасажирські вагони різних класів — від плацкартних до спальних купе.
• Електропоїзди та дизель-поїзди для приміського сполучення.

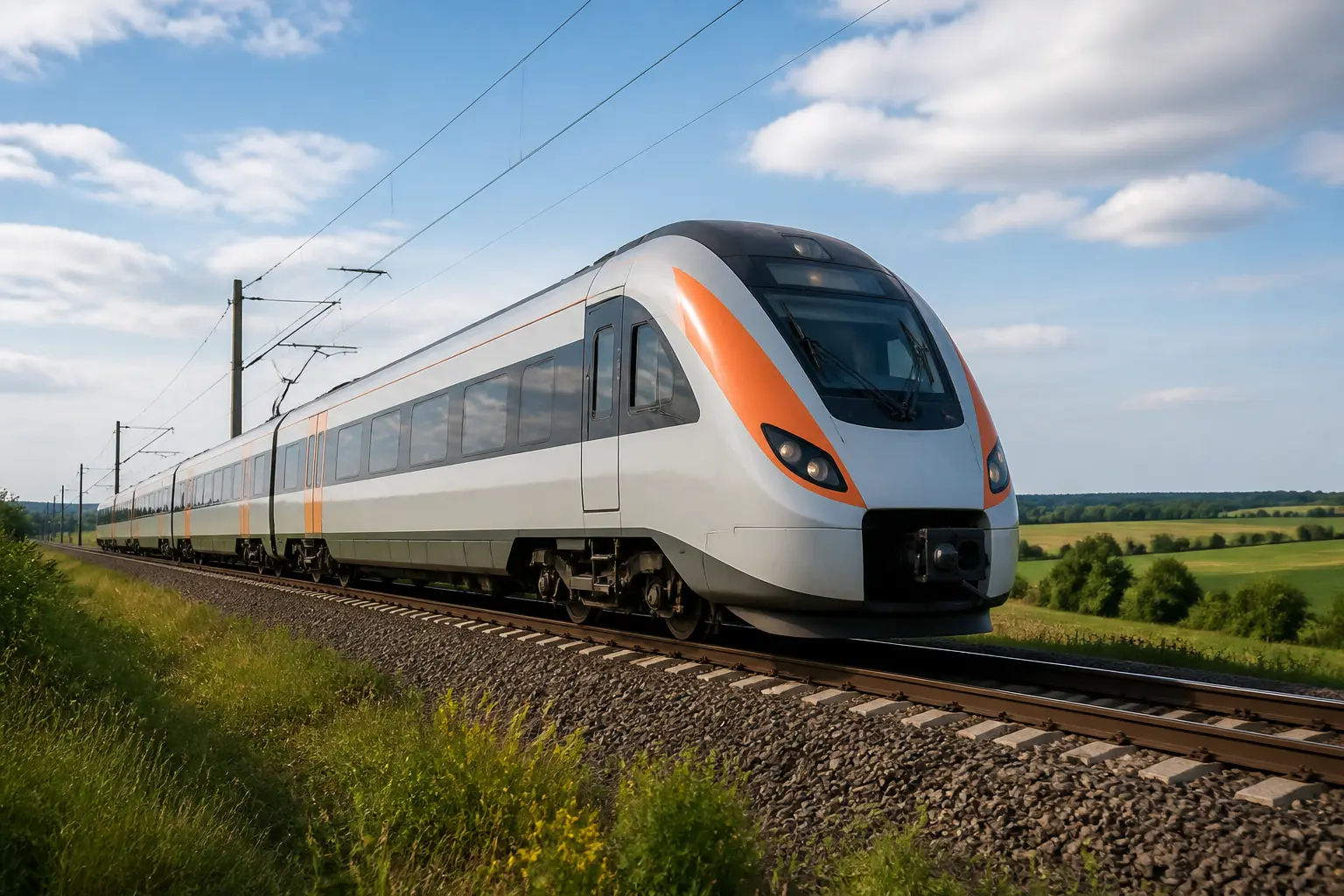

• Швидкісні поїзди (понад 200 км/год), які потребують спеціальних візків, потужних двигунів та герметичних кузовів.
• Вагони метрополітену — окремий підвид із підвищеною місткістю та прискореним гальмуванням.

Для пасажирської техніки критичні системи життєзабезпечення: опалення, вентиляція, кондиціювання, освітлення, водопостачання, санітарне обладнання. Сучасні вагони — це складні електротехнічні комплекси з мікропроцесорним управлінням, діагностикою та інформаційними системами для пасажирів.

Приклад: виробництво двоповерхових вагонів для швидкісних ліній. Вони дозволяють перевозити більше пасажирів на тій же довжині поїзда, але вимагають особливої геометрії кузова, щоб вписатися в габарит, та посилених візків через вищий центр ваги.

Вантажний сектор

Вантажний сектор охоплює різні типи вагонів:

• Піввагони — для насипних вантажів (вугілля, руда).
• Криті вагони — для тарно-штучних вантажів, що потребують захисту від опадів.
• Платформи — для контейнерів, лісовозних вантажів, техніки.
• Цистерни — для нафтопродуктів, хімічних речовин, скраплених газів.
• Хопери — для зерна, цементу, мінеральних добрив.
• Рефрижераторні вагони — для швидкопсувних продуктів.
• Спеціалізовані вагони — для автомобілів, рулонної сталі, небезпечних вантажів.

Кожен тип вагона — це окреме машинобудівне завдання. Наприклад, цистерна для скрапленого газу повинна витримувати високий тиск, мати надійну теплоізоляцію та запобіжні клапани. А хопер для зерна — забезпечувати швидке розвантаження через нижні люки без пошкодження вантажу.

Окремо виділяють сектор колійної техніки: машини для укладання та ремонту колії, щебенеочисні машини, снігоочисники, колієвимірювальні вагони. Це спеціалізоване машинобудування, яке часто поєднує залізничне шасі з потужним робочим обладнанням.

Важливо: межа між пасажирським і вантажним секторами не завжди чітка. Наприклад, локомотив може використовуватися як для пасажирських, так і для вантажних поїздів. Але його конструкція може відрізнятися: пасажирський локомотив часто має вищу конструкційну швидкість, а вантажний — більшу силу тяги.

Галузі та виробництво: з чого складається залізничне машинобудування

Щоб зрозуміти масштаб галузі, розглянемо її основні підгалузі та типові виробничі процеси. Залізничне машинобудування об’єднує десятки спеціалізованих заводів і конструкторських бюро.

Основні підгалузі

Умовно можна виділити кілька ключових напрямів:

• Локомотивобудування: виробництво електровозів, тепловозів, газотурбовозів. Включає створення тягових двигунів, дизельних або газотурбінних установок, систем управління.
• Вагонобудування: виробництво вантажних і пасажирських вагонів усіх типів. Сюди ж належить виробництво візків, колісних пар, автозчепних пристроїв.
• Виробництво моторвагонного рухомого складу: електропоїзди, дизель-поїзди, рейкові автобуси. Поєднує елементи локомотиво- і вагонобудування.
• Колійне машинобудування: машини для будівництва, ремонту та поточного утримання колії.
• Виробництво пристроїв СЦБ та зв’язку: сигналізація, централізація, блокування, системи радіозв’язку, автоматичної локомотивної сигналізації.
• Виробництво комплектуючих: підшипники букс, гальмівні колодки, поглинаючі апарати, ресори, електрообладнання.

На практиці великі машинобудівні підприємства часто поєднують кілька напрямів. Наприклад, завод може випускати магістральні тепловози, а також здійснювати їх капітальний ремонт і модернізацію.

Виробничий цикл: від креслення до готового локомотива

Розглянемо спрощений шлях створення нового локомотива — це дозволить зрозуміти, як працює залізничне машинобудування на практиці.

1. Проєктування. Конструкторське бюро розробляє технічне завдання, ескізний та технічний проєкти. Проводяться розрахунки міцності, тягові розрахунки, моделювання аеродинаміки. Особлива увага — безпеці: розраховується міцність кузова при зіткненні, стійкість від сходження з рейок.

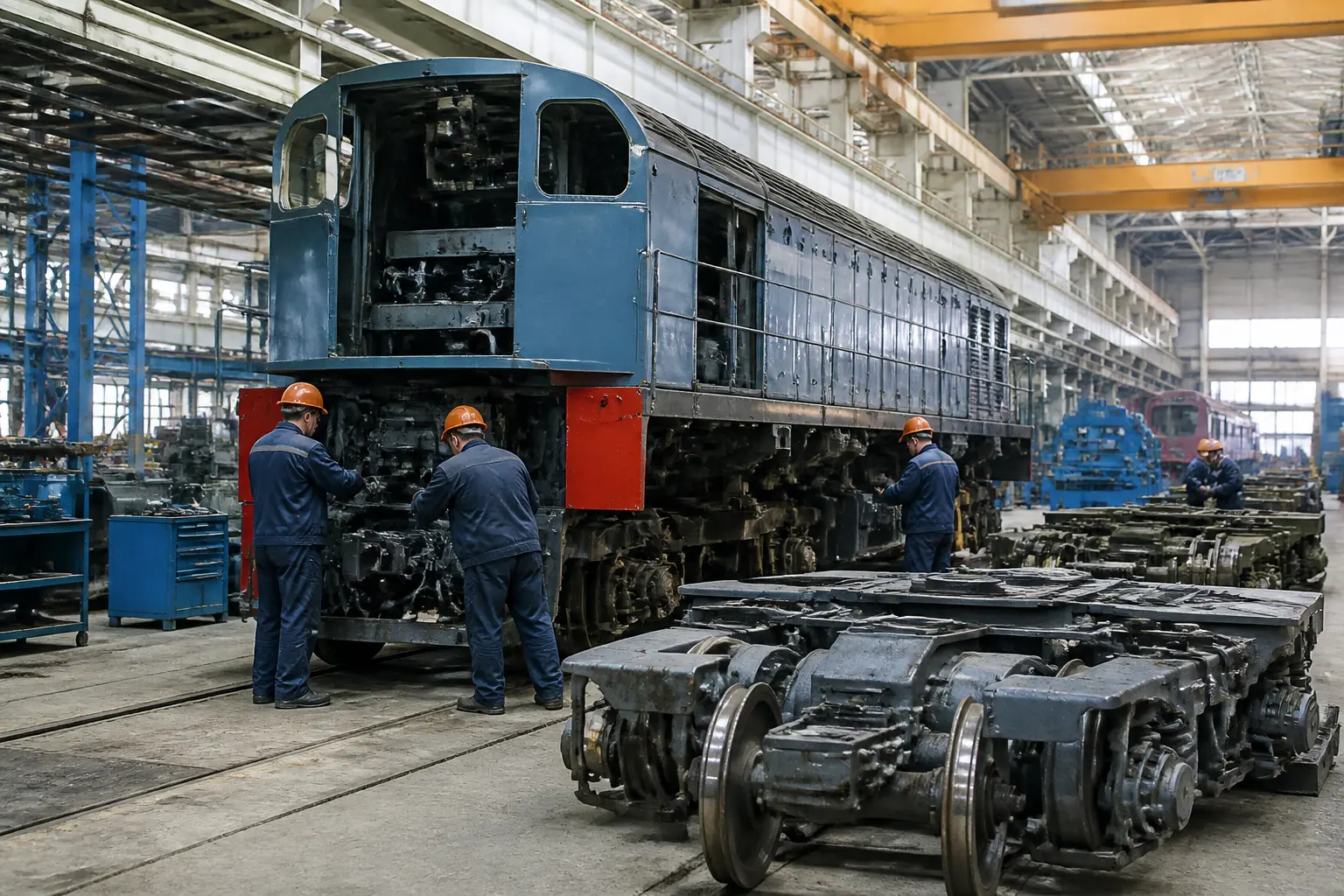

2. Виготовлення дослідного зразка. У дослідному цеху збирають перший локомотив. Часто використовують унікальні деталі, виготовлені вручну або малими серіями.

3. Випробування. Проводять заводські (на території заводу) та полігонні (на спеціальних випробувальних кільцях) випробування. Перевіряють тягові характеристики, гальмівний шлях, плавність ходу, рівень шуму, роботу всіх систем у різних режимах.

4. Оцінка відповідності та допуск. Процедура залежить від країни й запланованого використання техніки. Наприклад, у ЄС дозвіл на транспортний засіб або його тип має визначену сферу використання — мережу чи мережі в одній або кількох державах. Один сертифікат не слід описувати як універсальний допуск на всі колії.

5. Серійне виробництво. Після успішної сертифікації запускається серійний випуск. Він включає заготівельне виробництво (лиття, кування, штампування), механічну обробку, зварювання кузовів і рам, складання вузлів, монтаж обладнання, фарбування, налагодження.

6. Випробування готової продукції. Кожен серійний локомотив проходить приймально-здавальні випробування перед відправкою замовнику.

Цей цикл може тривати кілька років для принципово нової моделі. Але для модернізації існуючої — значно менше.

Ланцюги постачання: як деталі потрапляють на завод

Жоден машинобудівний завод не виробляє все самостійно. Сучасне залізничне машинобудування — це розгалужена мережа постачальників. Наприклад, для виробництва локомотивів потрібні:

• Металургійні заводи — постачають сталь для кузова, рами, коліс.
• Виробники тягових електродвигунів, а для тепловозів — також дизельних двигунів.
• Заводи електротехнічної промисловості — трансформатори, перетворювачі, кабелі.
• Виробники гальмівного обладнання — компресори, повітророзподільники, гальмівні циліндри.
• Підшипникові заводи — букси, моторно-осьові підшипники.
• Виробники скла, пластику, ізоляційних матеріалів.

Управління таким ланцюгом — складне логістичне завдання. Затримка постачання, скажімо, тягових двигунів може зупинити весь складальний конвеєр. Тому великі виробники часто диверсифікують постачальників або створюють власні виробництва критичних компонентів.

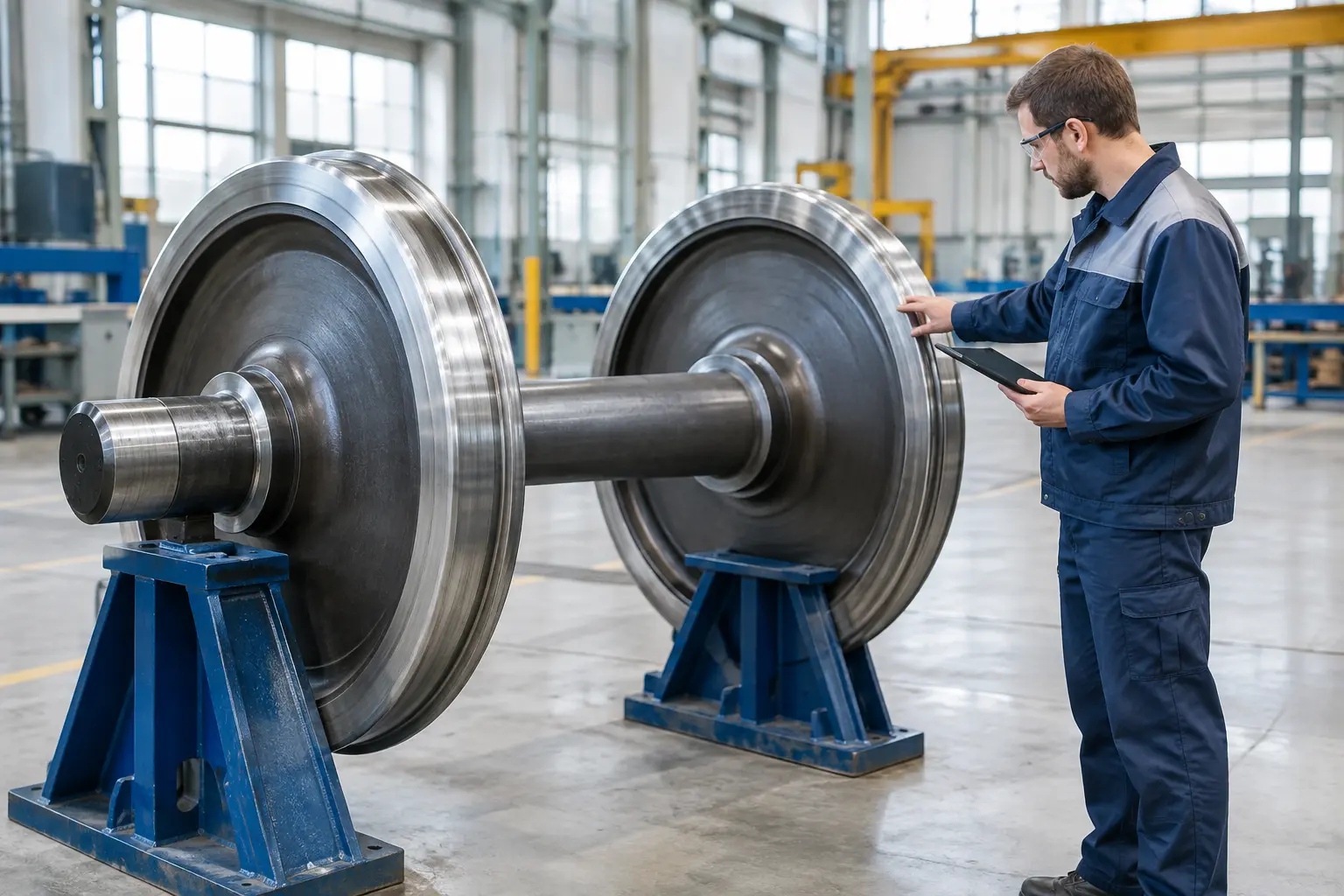

Цікавий приклад — колісна пара. Це, здавалося б, простий виріб: два колеса, напресовані на вісь. Але технологія виготовлення суцільнокатаних коліс надзвичайно складна і потребує спеціального обладнання. У світі не так багато заводів, здатних випускати якісні залізничні колеса. Тому навіть великі машинобудівні компанії часто закуповують колісні пари у спеціалізованих виробників.

Ланцюги постачання також включають сервісне обслуговування. Виробник локомотивів часто укладає контракт на весь життєвий цикл: не лише продає машину, а й забезпечує її технічне обслуговування, постачання запчастин, ремонт протягом 20–30 років. Це окремий великий сегмент залізничного машинобудування.

Як працює залізничне машинобудування: ключові технології

Щоб краще зрозуміти суть галузі, варто розглянути кілька ключових технологій, які визначають сучасний рівень залізничної техніки.

Тягові системи

Серце будь-якого локомотива — тягова система. Вона перетворює енергію (електричну, теплову) в механічну роботу. Сучасні тенденції:

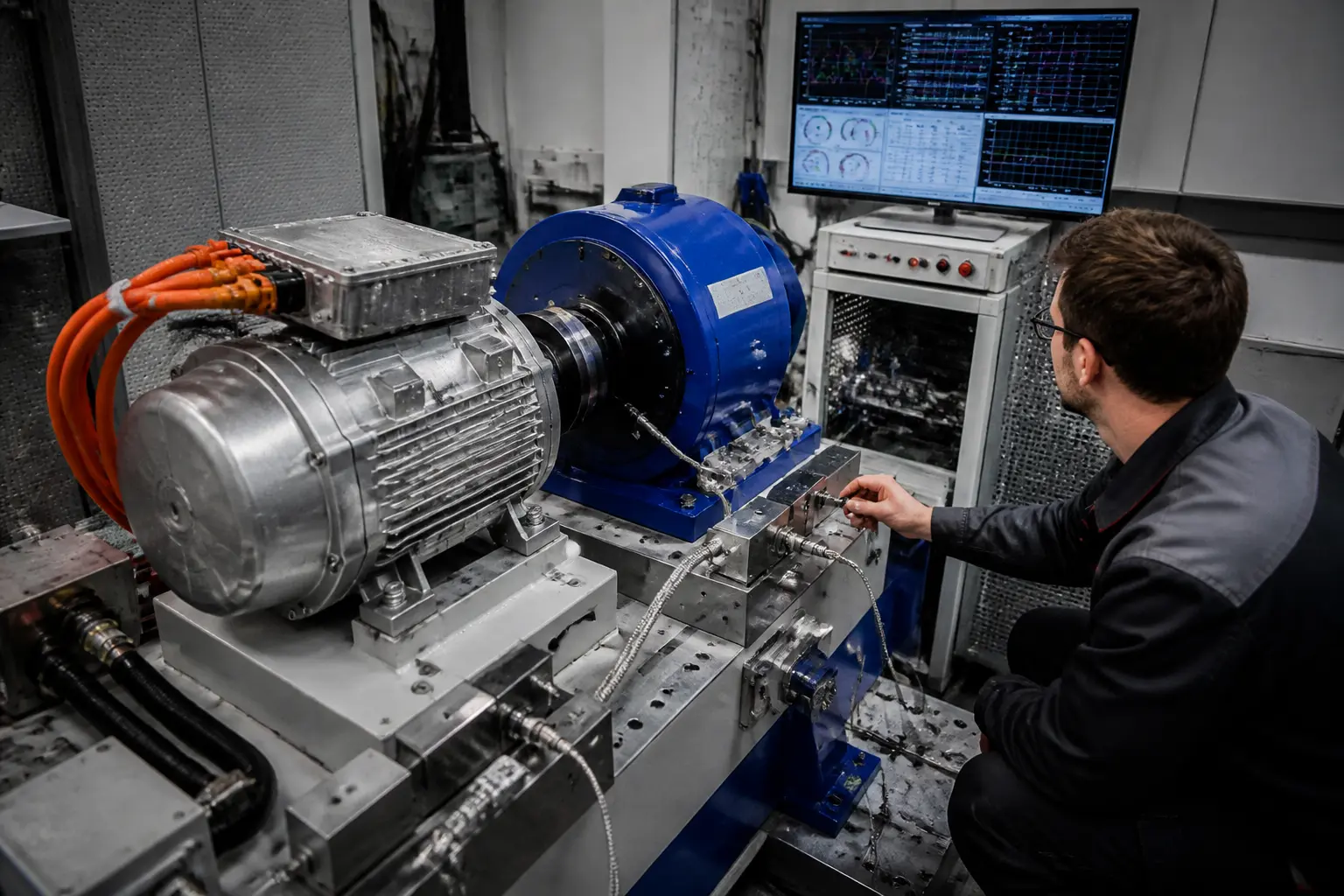

• Асинхронний тяговий привід: використовує трифазні асинхронні двигуни з частотним регулюванням. Він ефективніший, надійніший і потребує менше обслуговування, ніж старі двигуни постійного струму.
• Електричне гальмування: тягові двигуни працюють як генератори. За рекуперації енергія може повертатися в мережу або накопичувач; за реостатного гальмування вона розсіюється як тепло в резисторах. Можливість повторного використання енергії залежить від здатності системи її прийняти.
• Гібридні силові установки: поєднання дизельного двигуна з накопичувачами енергії (акумуляторами, суперконденсаторами) для маневрових локомотивів. Дозволяє знизити витрату пального та шкідливі викиди.

Ходові частини

Візок локомотива або вагона — це складна механічна система, яка забезпечує безпечний рух по рейках. Основні елементи:

• Колісна пара: сприймає навантаження і спрямовує рух. Профіль колеса (конусність) забезпечує самоцентрування в колії.
• Букса: вузол із підшипниками, який передає навантаження між колісною парою і ходовою частиною. Конструкції підшипників і буксових вузлів відрізняються; вимоги до змащування та обслуговування визначаються конкретним виконанням.
• Ресорне підвішування: система пружин, ресор, гідравлічних або пневматичних амортизаторів. Вона гасить коливання та забезпечує плавність ходу.
• Гальмівна система: механічна (колодки на колеса або диски) та електрична. Сучасні системи — електропневматичні, з електронним управлінням і протиюзним захистом.

Системи управління та безпеки

Сучасний поїзд не може безпечно рухатися без складних електронних систем. Мікропроцесорна система управління локомотива контролює тягу, гальмування, діагностує стан обладнання, веде облік витрати енергоресурсів. Автоматична локомотивна сигналізація (АЛС) передає на локомотив показання колійних світлофорів і контролює швидкість, запобігаючи проїзду заборонного сигналу.

На рівні диспетчерського управління використовуються системи інтервального регулювання, які дозволяють скоротити інтервал між поїздами без зниження безпеки. Усе це обладнання — також продукт залізничного машинобудування, хоча й на стику з електронікою та IT.

Приклади залізничного машинобудування в Україні та світі

Щоб закріпити розуміння, наведемо кілька конкретних прикладів продукції та підприємств.

Українські виробники

Українську галузь представляють виробники готового рухомого складу та спеціалізованих компонентів. Два приклади:

• Крюківський вагонобудівний завод: повідомлення профільного міністерства про візит на підприємство описує повний цикл виробництва пасажирських вагонів різних типів.
• ІНТЕРПАЙП НТЗ: виробляє колеса, бандажі, осі та колісні пари для вантажного, пасажирського й локомотивного транспорту.

Світові лідери

На глобальному ринку домінують великі транснаціональні корпорації:

• Siemens Mobility (Німеччина): виробник швидкісних поїздів ICE, електровозів Vectron, систем автоматизації.
• Alstom (Франція): творець знаменитих поїздів TGV, Pendolino, а також локомотивів Prima.
• CRRC (Китай): найбільший у світі виробник рухомого складу, від вантажних вагонів до надшвидкісних поїздів Fuxing.
• Wabtec (США) / GE Transportation: провідний виробник тепловозів, компонентів і систем управління.

Приклад консолідації галузі — завершення придбання Bombardier Transportation компанією Alstom 29 січня 2021 року. У повідомленні Alstom описала розширення портфеля рухомого складу, сигналізації та сервісів.

Виклики та майбутнє галузі

Залізничне машинобудування не стоїть на місці. Ключові тренди, які визначатимуть його розвиток у найближчі десятиліття:

• Екологічність: перехід на водневі паливні елементи, акумуляторні поїзди, зниження шуму та вібрації.
• Цифровізація: «розумні» поїзди з предиктивною діагностикою, безпілотне керування, цифрові двійники.
• Інтероперабельність: технічна сумісність рухомого складу й інфраструктури. ERTMS стосується сигналізації та контролю руху поїздів; сама ця система не забезпечує фізичного переходу між коліями різної ширини.
• Полегшення конструкцій: використання алюмінієвих сплавів, композитних матеріалів для зниження маси тари та енергоспоживання.

Для України актуальним залишається оновлення парку рухомого складу, який значно зношений, та розвиток власного виробництва сучасної техніки. Це потребує інвестицій, але має стратегічне значення для економіки та обороноздатності.

Поширені запитання

Чим залізничне машинобудування відрізняється від транспортного машинобудування?

Транспортне машинобудування — ширше поняття, яке включає автомобілебудування, авіабудування, суднобудування. Залізничне машинобудування спеціалізується виключно на рейковому транспорті та пов’язаній інфраструктурі.

Які основні професії в цій галузі?

Інженери-конструктори, технологи, зварювальники, слюсарі-складальники, налагоджувальники, випробувачі, спеціалісти з якості. Також потрібні фахівці з електроніки, програмування, логістики.

Чи можна купити окремий вагон або локомотив для приватних потреб?

Так, юридичні особи можуть придбати вантажні вагони або маневрові локомотиви для власних потреб (наприклад, під’їзні колії підприємств). Пасажирські вагони купують переважно залізничні компанії, але є ринок старих вагонів для туристичних або музейних цілей.

Скільки коштує новий локомотив?

Універсальної ціни немає: вона залежить від типу локомотива, комплектації, кількості машин у замовленні, умов поставки й сервісу. Порівнюючи контракти, потрібно відокремлювати вартість самих машин від запасних частин, навчання та обслуговування.

Яка різниця між капітальним ремонтом і модернізацією?

Капітальний ремонт відновлює ресурс до початкового рівня. Модернізація покращує характеристики: замінює застарілі системи на сучасні, подовжує термін служби, підвищує ефективність. Наприклад, старий електровоз може отримати новий асинхронний привід і мікропроцесорне управління.
