Что такое производство чипов: простое объяснение с примерами

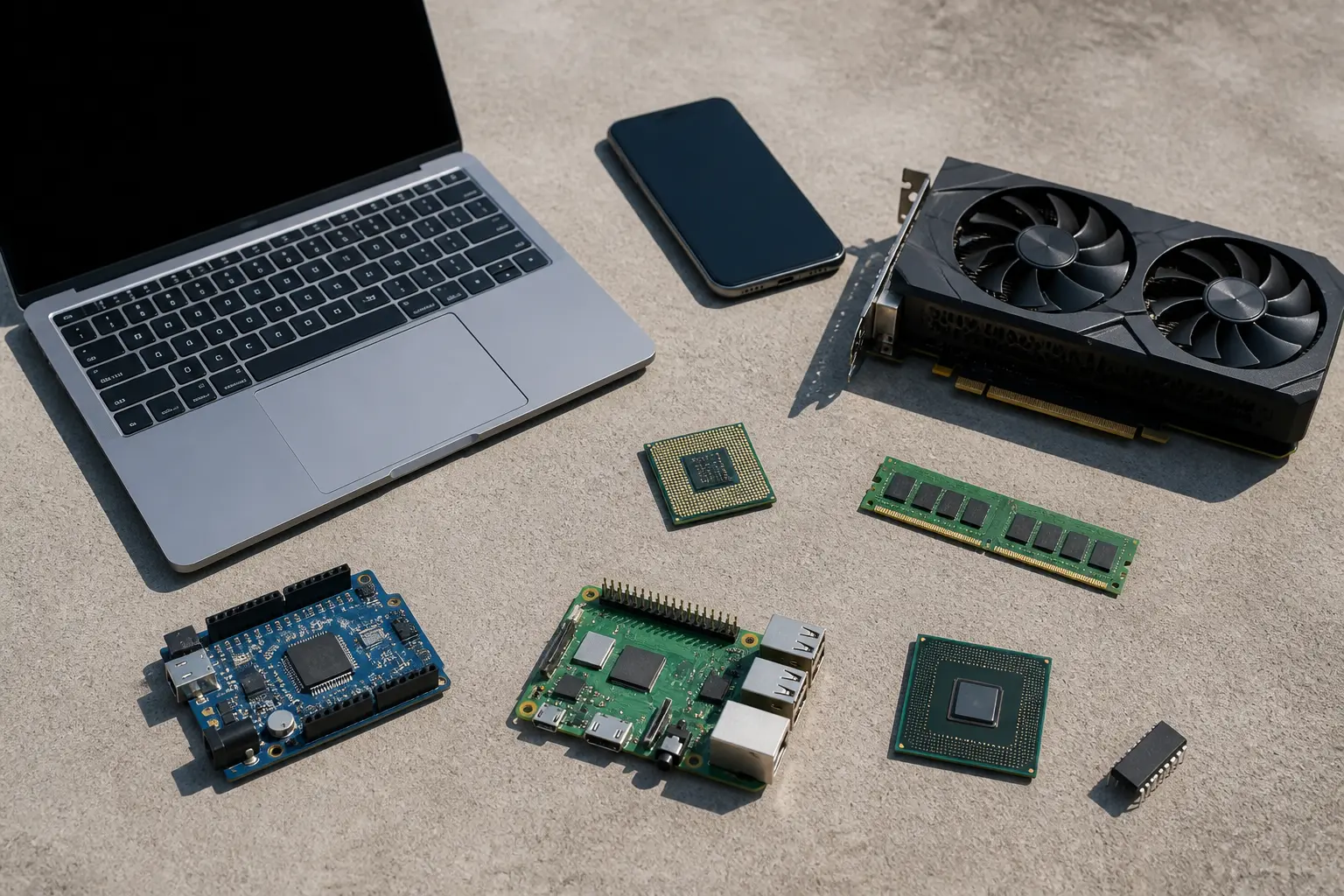

Большинство из нас ежедневно пользуется смартфонами, ноутбуками, автомобилями и бытовой техникой, даже не задумываясь, что внутри каждого устройства работает крошечная кремниевая пластинка — микрочип. Именно он выполняет вычисления, хранит данные, управляет питанием и обеспечивает связь. Но как именно рождается этот «мозг» электроники? Производство чипов — это не просто заводской конвейер, а чрезвычайно сложный технологический процесс, который объединяет физику, химию, оптику и инженерию на грани возможного.

В этой статье мы разберем, что такое производство чипов простыми словами, без излишней технической детализации, но с достаточной глубиной, чтобы понять суть. Вы узнаете, какие этапы проходит обычный песок, прежде чем стать процессором в вашем телефоне, почему это стоит миллиарды долларов и какие компании держат мировую полупроводниковую отрасль.

Что такое производство чипов: значение термина

Производство чипов — это совокупность технологических операций, направленных на создание интегральных схем (микрочипов) на полупроводниковой подложке, чаще всего — кремниевой. Готовый чип содержит миллиарды крошечных транзисторов, которые вместе образуют логические схемы, способные выполнять вычисления, хранить информацию или обрабатывать сигналы.

Если объяснять совсем просто: представьте, что вы рисуете сверхсложную электрическую схему, но не на бумаге, а на поверхности кристалла, используя свет, химикаты и сверхточное оборудование. Каждый слой этого «рисунка» — это часть будущего чипа. Когда все слои готовы, пластину разрезают на сотни отдельных прямоугольников, каждый из которых становится готовым микропроцессором или микросхемой памяти.

Термин «производство чипов» охватывает не только само изготовление на фабрике, но и проектирование, тестирование, упаковку и логистику. Однако в центре внимания всегда находится именно фотолитография — ключевой технологический процесс, который определяет, насколько маленькими могут быть транзисторы, а следовательно, насколько мощным и энергоэффективным получится чип.

Как работает производство чипов: основные этапы

Путь от песка до готового процессора состоит из нескольких сотен технологических шагов, которые можно условно объединить в три большие стадии: подготовка пластины, создание структуры чипа и финальная сборка. Рассмотрим каждую из них детальнее.

Подготовка кремниевой пластины

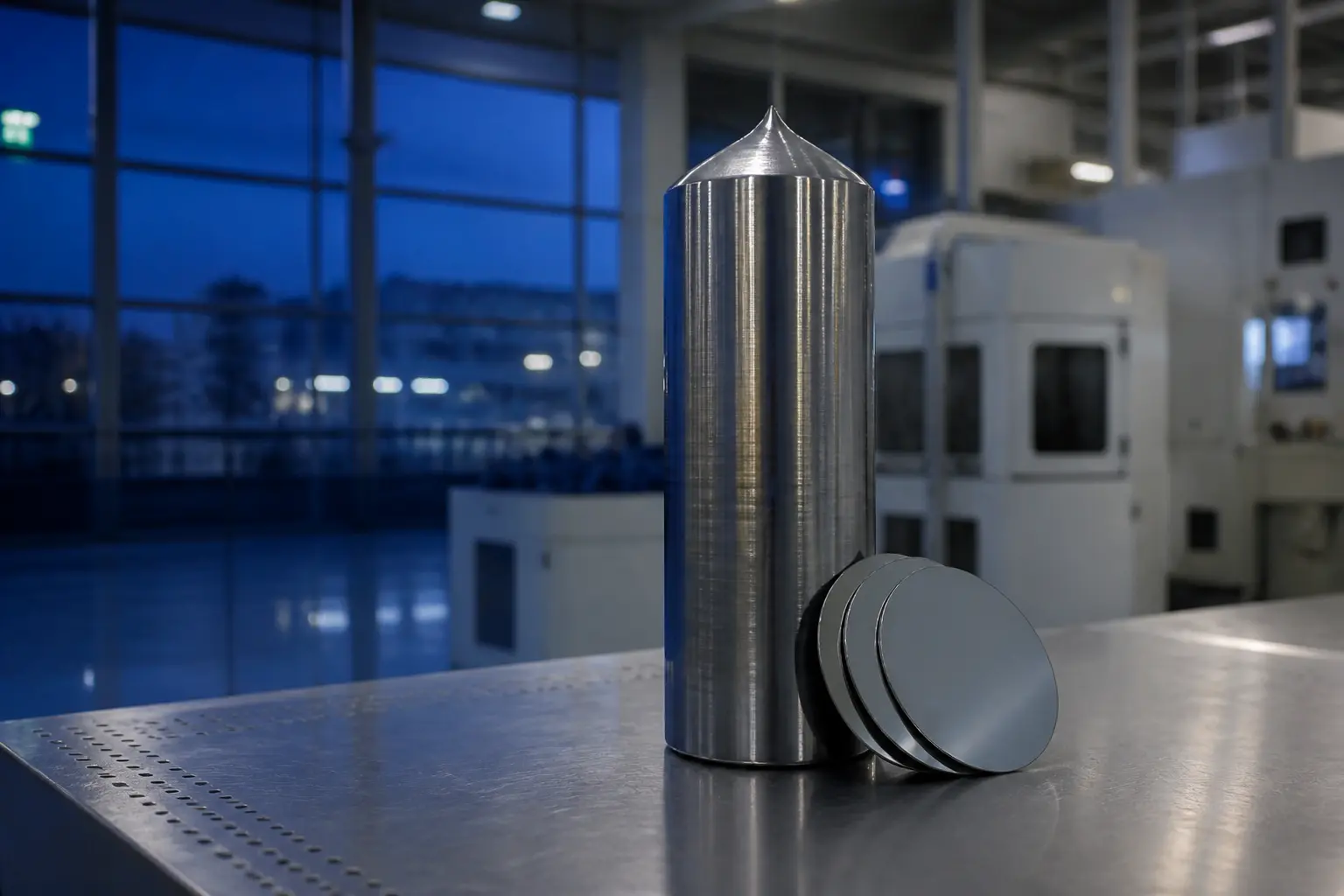

Все начинается с обычного кварцевого песка, который является источником кремния — второго по распространенности элемента на Земле. Песок очищают до чрезвычайно чистого поликристаллического кремния (99,9999999% чистоты), а затем выращивают монокристалл цилиндрической формы — так называемый слиток. Этот слиток нарезают на тонкие пластины толщиной менее миллиметра, которые полируют до зеркального блеска.

Именно эти гладкие кремниевые пластины становятся основой для будущих чипов. Размер пластин стандартизирован: сегодня наиболее распространенные диаметры — 200 мм и 300 мм. Чем больше пластина, тем больше чипов можно изготовить за один цикл, что снижает себестоимость.

Фотолитография: рисование светом

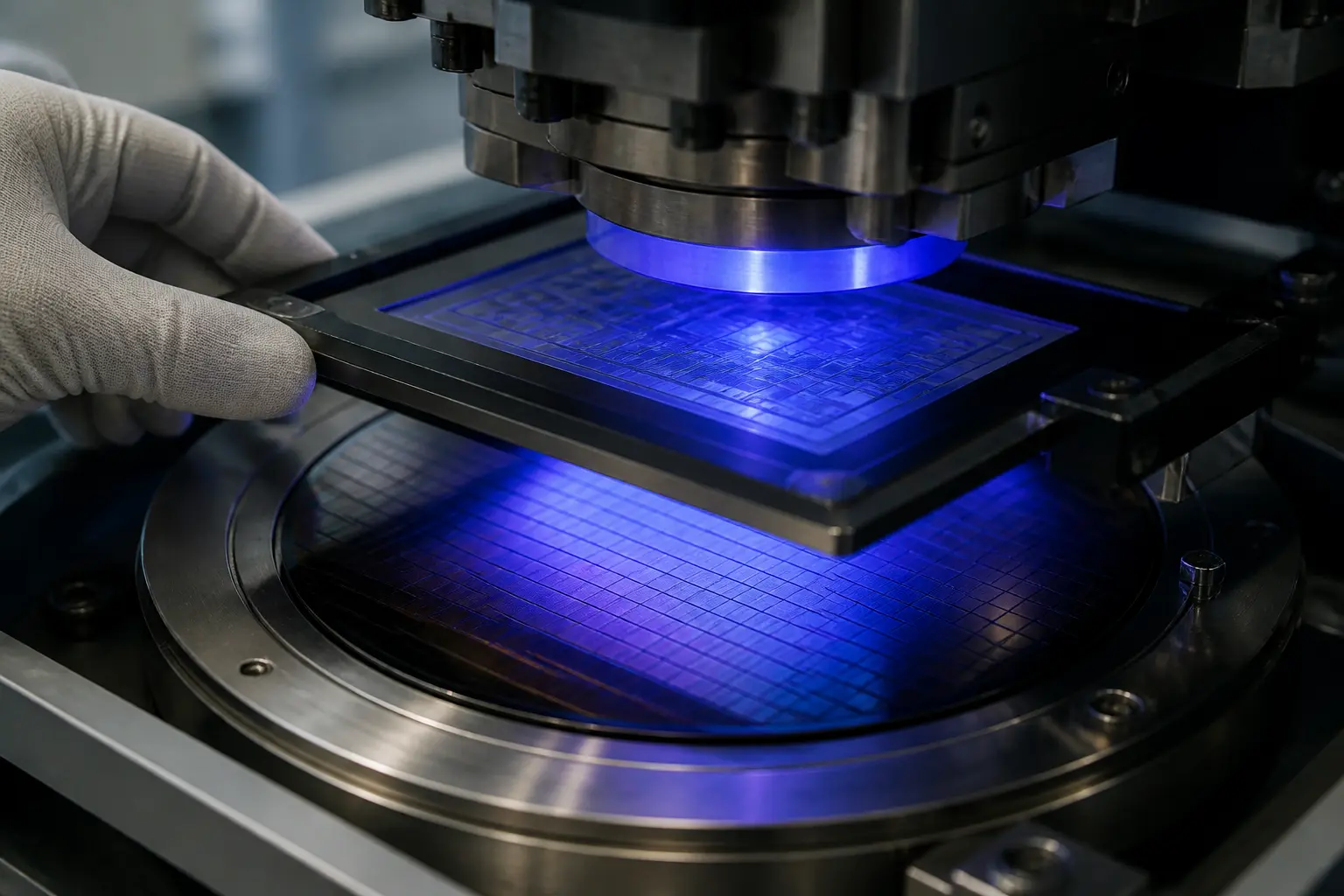

Это сердце всего процесса. На пластину наносят светочувствительный материал — фоторезист, после чего через специальный фотошаблон (маску) ее облучают ультрафиолетовым светом. Там, где свет попал, фоторезист меняет свои свойства, и его можно выборочно удалить, оставляя на поверхности пластины рисунок будущей схемы.

Современные литографические сканеры, которые производит нидерландская компания ASML, используют экстремальный ультрафиолет (EUV) с длиной волны 13,5 нм. Это позволяет создавать транзисторы размером всего несколько нанометров. Для сравнения: вирус гриппа имеет диаметр около 100 нм, то есть на одном вирусе поместилось бы несколько десятков таких транзисторов.

Травление

После литографии рисунок нужно перенести с фоторезиста на сам кремний или другие материалы. Для этого используют травление — химическое или плазменное удаление незащищенных участков. В результате на пластине формируется рельеф, который повторяет задуманную схему.

Существует два основных типа травления: «мокрое» (жидкостное) и «сухое» (плазменное). Сухое травление позволяет достичь большей точности, поэтому именно оно доминирует в производстве современных чипов.

Легирование и осаждение слоев

Чтобы кремний проводил электрический ток нужным образом, в определенные участки пластины вводят примеси — атомы бора, фосфора или мышьяка. Этот процесс называется легированием, и он изменяет электрофизические свойства полупроводника, создавая области с разной проводимостью.

Кроме того, на разных этапах на пластину осаждают тонкие слои металлов (медь, алюминий) и изоляторов (оксид кремния). Это необходимо для формирования проводников, которые соединяют транзисторы между собой. В современных процессорах таких слоев может быть больше десятка.

Последовательность «нанесение слоя → литография → травление → легирование» повторяется десятки раз, постепенно формируя трехмерную структуру чипа. Весь процесс происходит в чистых комнатах, где концентрация пыли в тысячи раз ниже, чем в обычном воздухе, ведь даже одна пылинка может испортить целую партию дорогих микросхем.

Тестирование и разрезание пластины

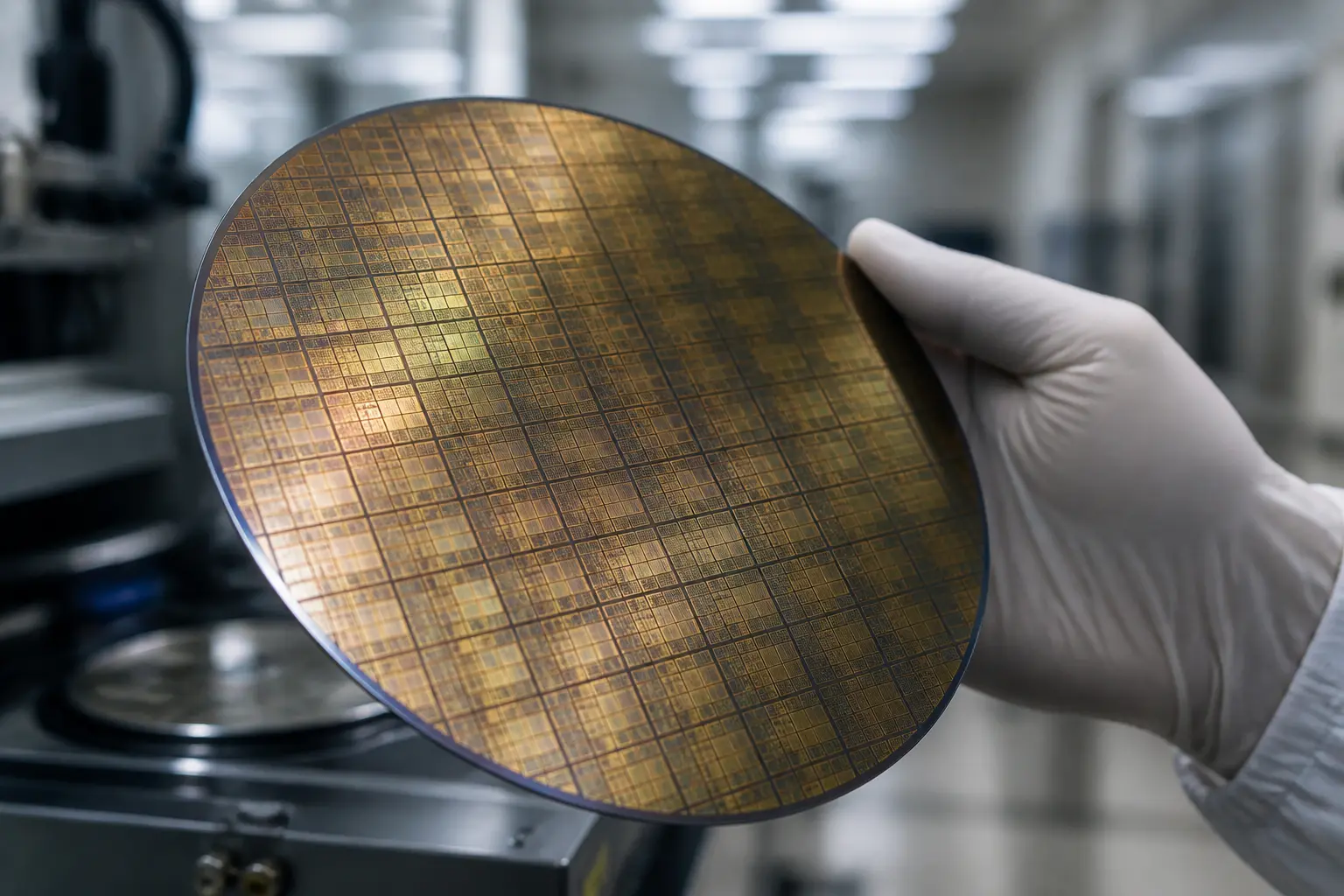

Когда все слои сформированы, пластина проходит электрическое тестирование. Специальные зонды контактируют с каждым отдельным чипом и проверяют его работоспособность. Неисправные чипы помечаются, и впоследствии они будут отбракованы.

После тестирования пластину разрезают алмазной пилой на отдельные кристаллы. Исправные кристаллы отправляют на следующий этап, а бракованные утилизируют. Отношение количества годных чипов к общему количеству на пластине называется выходом годных (yield), и это один из важнейших экономических показателей производства. Чем выше выход, тем ниже себестоимость каждого чипа.

Корпусирование

Отдельный кристалл еще не является готовым продуктом — его нужно поместить в защитный корпус и обеспечить электрические соединения с внешними контактами. Этот процесс называется корпусированием. Кристалл устанавливают на подложку, присоединяют к его контактным площадкам тончайшие золотые или медные проводки, а затем заливают компаундом.

Корпус не только защищает чип от механических повреждений и влаги, но и отводит тепло, что особенно важно для мощных процессоров. После корпусирования чип снова тестируют, маркируют и отправляют заказчику.

Технологические отрасли: кто и что производит

Мировое производство чипов делится на несколько специализированных отраслей, каждая из которых играет свою роль в общей цепочке создания стоимости.

• Производители интегрированных устройств (IDM) — компании, которые самостоятельно проектируют, изготавливают и продают чипы. Примеры: Intel, Samsung, Texas Instruments. Они владеют собственными фабриками.
• Бесфабричные компании (Fabless) — разрабатывают дизайн чипов, но не имеют собственного производства. Заказывают изготовление у контрактных производителей. Примеры: AMD, Nvidia, Qualcomm, Apple, MediaTek.
• Контрактные производители (Foundry) — предоставляют услуги по изготовлению чипов по чужим проектам. Крупнейший игрок — тайваньская TSMC, которая производит чипы для Apple, AMD, Nvidia и многих других. Также известны GlobalFoundries, UMC, SMIC.
• Производители оборудования и материалов — поставляют литографические сканеры, установки травления, химикаты, кремниевые пластины и т.д. Ключевые компании: ASML (литография), Applied Materials, Lam Research, Tokyo Electron, Shin-Etsu (кремний).

Такое разделение труда позволяет каждому участнику концентрироваться на своей специализации. Например, Apple разрабатывает процессоры A-серии для iPhone, но физически их изготавливает TSMC на своих фабриках в Тайване. Это пример fabless-модели.

Примеры производства чипов в реальном мире

Чтобы лучше понять масштаб и разнообразие отрасли, рассмотрим несколько конкретных примеров.

Процессор Apple A17 Pro

Этот чип, установленный в iPhone 15 Pro, изготавливается компанией TSMC по техпроцессу 3 нм. Он содержит около 19 миллиардов транзисторов на кристалле площадью примерно 100 мм². Производство одного такого чипа требует сотен технологических операций и занимает несколько месяцев от начала до готовности.

Графический процессор Nvidia H100

Флагманский ускоритель для искусственного интеллекта изготавливается по техпроцессу 4 нм, также на мощностях TSMC. Он содержит 80 миллиардов транзисторов и использует передовую технологию упаковки CoWoS, которая объединяет несколько кристаллов в одном корпусе для увеличения производительности.

Микроконтроллер STM32

Это значительно более простой чип, который можно найти в стиральных машинах, микроволновках, автомобильных датчиках. Изготавливается компанией STMicroelectronics на собственных фабриках по техпроцессам 90–40 нм. Несмотря на относительную простоту, его производство также требует чистых комнат и точного оборудования, хотя и не такого передового, как для процессоров смартфонов.

Эти примеры демонстрируют, что производство чипов охватывает огромный диапазон сложности — от простых контроллеров до мощнейших вычислительных систем.

Цепочки поставок: почему мир зависит от нескольких фабрик

Производство чипов — одна из наиболее глобализированных отраслей. Кремниевая пластина может быть выращена в Японии, литографический сканер изготовлен в Нидерландах, химикаты поставлены из Германии, а сама фабрика расположена в Тайване или Южной Корее. Готовый чип затем отправляют на сборочный завод в Китай или Малайзию, после чего он попадает в конечное устройство, собранное во Вьетнаме или Мексике.

Такая сложная сеть обеспечивает эффективность, но делает систему уязвимой к сбоям. Пандемия COVID-19, геополитическая напряженность, природные катаклизмы — все это может вызвать дефицит чипов, который мы наблюдали в 2020–2022 годах. Тогда автомобильные компании были вынуждены останавливать конвейеры из-за нехватки микроконтроллеров, а очереди на новые автомобили растягивались на месяцы.

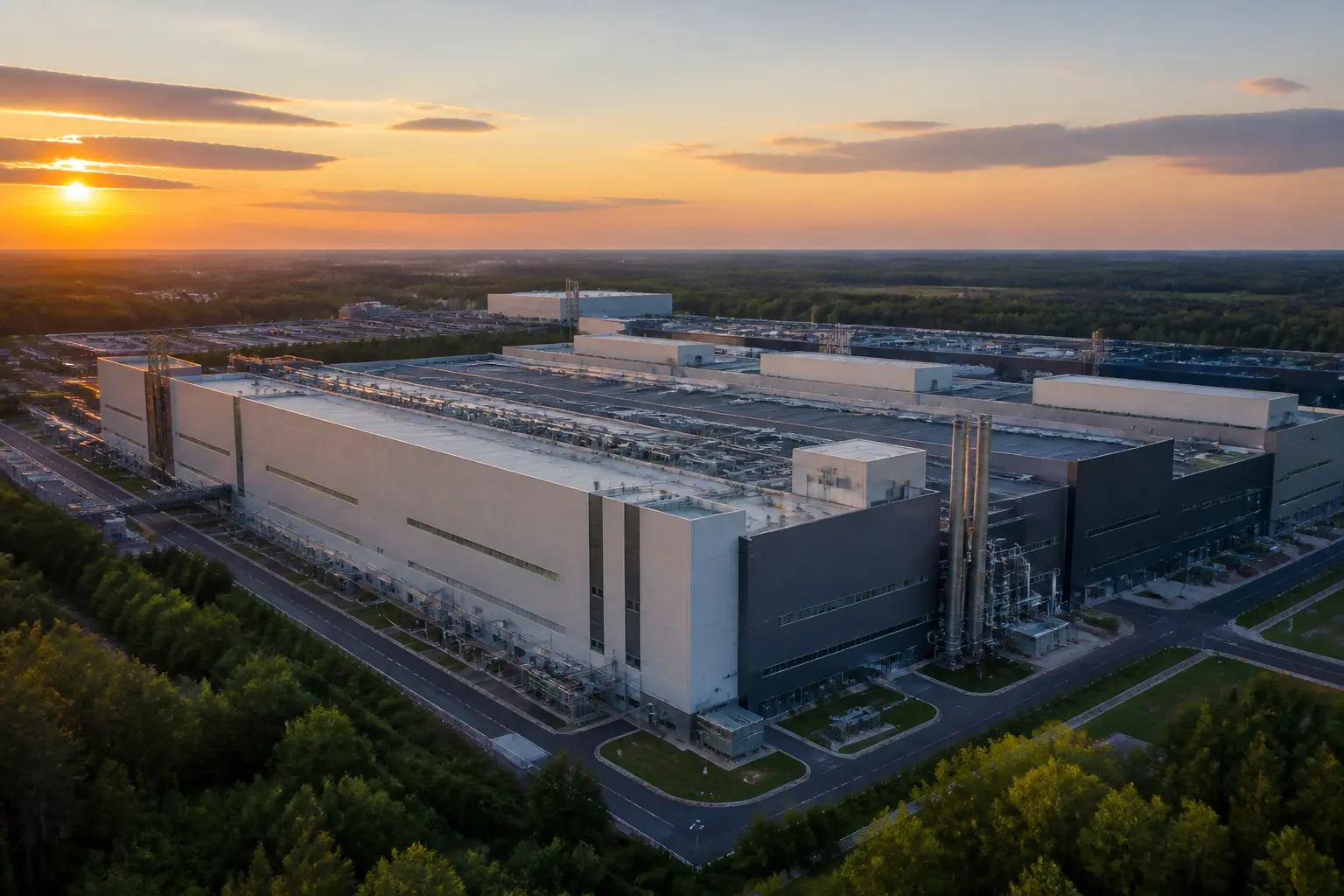

В ответ на эти риски многие страны, в частности США, ЕС, Япония, начали инвестировать в строительство локальных полупроводниковых фабрик, чтобы уменьшить зависимость от азиатских поставщиков. Однако построить современную фабрику — это инвестиция в десятки миллиардов долларов и несколько лет работы, поэтому быстро изменить ситуацию невозможно.

Факты о производстве чипов, которые стоит знать

В завершение — несколько ключевых фактов, которые помогут лучше понять масштаб и значение этой отрасли.

• Наименьший техпроцесс в массовом производстве по состоянию на 2024 год — 3 нм (TSMC, Samsung). Это означает, что расстояние между отдельными транзисторами составляет лишь несколько десятков атомов.
• Стоимость строительства одной современной фабрики может превышать 20 миллиардов долларов. Для сравнения, это больше, чем ВВП некоторых небольших стран.
• Один литографический EUV-сканер ASML стоит около 200 миллионов долларов и состоит из более чем 100 000 компонентов. Его транспортировка требует нескольких грузовых самолетов.
• В мире насчитывается лишь около 30 фабрик, способных производить чипы по передовым техпроцессам (7 нм и менее). Большинство из них расположены в Тайване, Южной Корее и США.
• Ежегодно человечество производит больше транзисторов, чем зерен риса, и это количество продолжает расти.
• Закон Мура (удвоение количества транзисторов на кристалле каждые два года) замедляется, но инженеры находят новые способы повышения производительности — через трехмерную архитектуру, новые материалы и усовершенствованную упаковку.

Часто задаваемые вопросы

Почему производство чипов такое дорогое?

Основные расходы приходятся на строительство и оснащение фабрик, которые требуют сверхчистых помещений, сверхточного оборудования и сложных систем контроля. Кроме того, разработка нового техпроцесса стоит миллиарды долларов, и эти расходы нужно окупить. Добавьте сюда высокую стоимость материалов, энергии и квалифицированного персонала.

Можно ли изготовить чип дома?

К сожалению, нет. Даже самый простой чип требует чистой комнаты, химикатов, фотолитографического оборудования и специальных знаний. Это не тот случай, когда можно обойтись подручными средствами. Однако существуют учебные проекты с открытыми спецификациями, которые позволяют заказать изготовление собственноручно спроектированного чипа на коммерческой фабрике.

Какая разница между чипом и процессором?

Чип — это общий термин для любой интегральной схемы. Процессор — это конкретный тип чипа, который выполняет вычисления (центральный процессор, графический процессор и т.д.). Также существуют чипы памяти, чипы для управления питанием, сенсорные чипы и т.д.

Почему нельзя просто напечатать больше чипов, когда есть дефицит?

Фабрики работают на пределе возможностей, а строительство новых занимает годы. Кроме того, дефицит может возникать не только из-за нехватки производственных мощностей, но и из-за нехватки отдельных компонентов, материалов или оборудования. Это сложная система, где узким местом может стать любое звено.

Практическое значение для потребителя

Понимание того, как производятся чипы, помогает лучше ориентироваться в выборе техники. Например, зная, что процессор изготовлен по более новому техпроцессу (меньше нанометров), вы можете ожидать лучшей энергоэффективности и быстродействия. Также это объясняет, почему цены на электронику могут расти во время глобальных кризисов — ведь цепочки поставок очень уязвимы. Более широкий взгляд на отрасли и производство позволяет увидеть взаимосвязь заводов, ресурсов и цепочек поставок.

Производство чипов — это удивительное сочетание науки, инженерии и экономики, которое определяет технологический прогресс человечества. Надеемся, это объяснение помогло вам разобраться в теме без излишней сложности.
